СОРТИРОВКА, ПРОМЫВКА И ИЗМЕЛЬЧЕНИЕ НЕПИЩЕВОГО СЫРЬЯ





Силовой измельчитель К7-ФИ-2С



Силовой измельчитель К7-ФИ-2С (рис. 20) предназначен для измельчения кости, мясокостных конфискатов. Его устанавливают в сырьевых отделениях цехов кормовых и технических продуктов в составе оборудования для производства сухих животных кормов. Он состоит из следующих основных узлов: рамы, измельчительного механизма, привода. Рама — сварная конструкция из швеллеров и уголков, на которой монтируются корпус измельчителя и привод. Измельчительный механизм: представляет собой набор ножей, из которых девять являются подвижными и двадцать ножей — неподвижными. Подвижные ножи крепятся на валу посредством шпонок таким образом, что и наружные режущие кромки образуют прерывистую винтовую линию. Вал вращается в четырех радиальных подшипниках, установленных в корпусе измельчителя. Вал в корпусе смонтирован так, что зазор между режущими кромками подвижных и неподвижных ножей составляет 3—5 мм.

Осевая нагрузка, возникающая в период работы, воспринимается упорным подшипником. Неподвижные ножи крепятся к корпусу с помощью болтов. Корпус измельчителя— это литая разъемная конструкция, обе половины которой (верхняя и нижняя) соединяются болтами. Корпус закрывается фартуком. Привод включает электродвигатель и редуктор, соединенные между собой муфтой.

В верхней части корпуса установлен загрузочный лоток. Последний сблокирован с пусковым устройством, обеспечивающим остановку двигателя при снятии загрузочного лотка. Загружаемое в загрузочный лоток сырье попадает между подвижными и неподвижными ножами измельчительного механизма, измельчается и подается подвижными ножами к выгрузочному люку.

Техническая характеристика силового измельчителя К7-ФИ-2С



Производительность при непрерывной 4500—5500 загрузке, кг/ч



Максимальный размер загружаемых КУСКОВ» мм  750 x725


Размер кусков после измельчения, мм 50x50



Частота вращения ножевого С-1  0,8



Мощность электродвигателя, кВт 22



Габаритные размеры, мм 2935Х1480Х1435

Масса, кг 3240

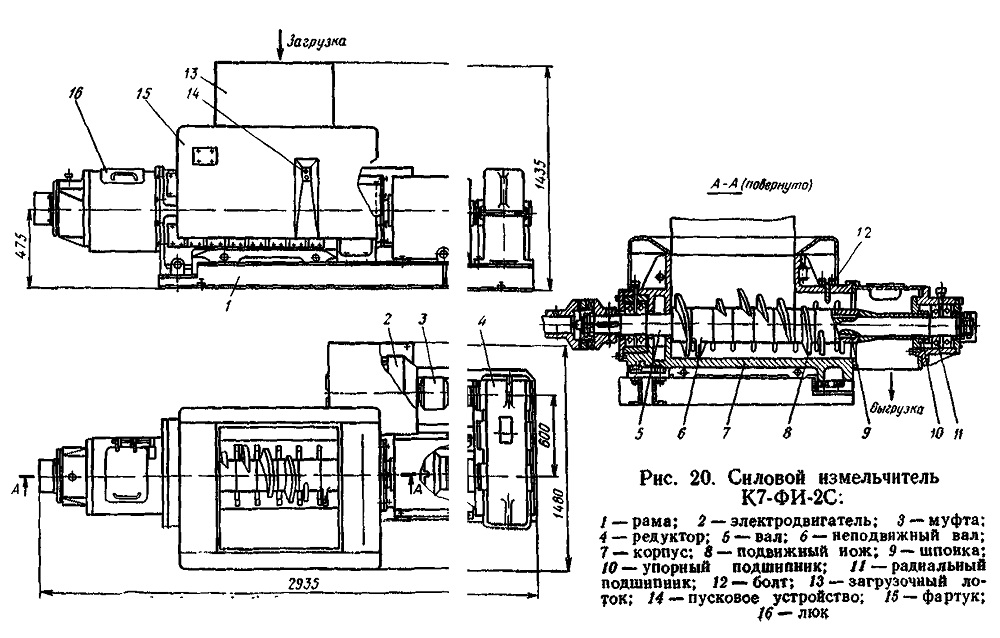

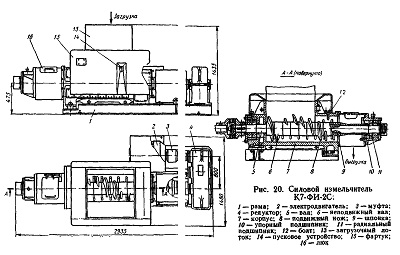

Рис. 20. Силовой измельчитель К7-ФИ-2С.
