СОРТИРОВКА, ПРОМЫВКА И ИЗМЕЛЬЧЕНИЕ НЕПИЩЕВОГО СЫРЬЯ

Силовой измельчитель Ж9-ФИС

Силовой измельчитель Ж9-ФИС (рис. 19) предназначен для измельчения кости и мясокостных конфискатов. Его устанавливают в сырьевых отделениях цехов кормовых и технических продуктов в составе оборудования для производства сухих животных кормов. Измельчитель состоит из корпуса с неподвижными ножами, ножевого вала, бункера, рамы, электродвигателя, редуктора, муфты, защитных кожухов, пусковой и защитной электроаппаратуры.

На сварной раме установлены корпус, редуктор, электродвигатель. В пазы чугунного литого корпуса на осях устанавливают четыре ряда неподвижных ножей, прижимающихся накладными крышками к пазам. К торцам корпуса с помощью болтового соединения монтируют фланцы, в выточки которых устанавливают подшипники ножевого вала. С одного торца корпуса вал закрыт глухой крышкой, имеющей центральное отверстие с резьбой для демонтажного болта. С другого торца вал проходит через центральное отверстие крышки и соединяется муфтой с валом редуктора. Внутри корпуса в. загрузочной части установлена износостойкая металлическая плита, зубцы которой направлены против направления вращения ножевого вала. Сверху загрузочной части корпуса устанавливают съемный сварной бункер. Для осмотра и очистки рабочего пространства имеется крышка. Движение от электродвигателя через редуктор и клиноременную передачу передается ножевому валу. Шкив редуктора одновременно является и маховиком, обеспечивающим плавность работы при перегрузках в рабочей зоне корпуса. Муфта и клиноременные ремни со шкивами закрыты кожухами. Машина работает следующим образом. Перерабатываемое сырье загружают в бункер,
откуда оно захватывается подвижными ножами, расположенными на валу по винтовой линии, и перемещается через рабочую зону к разгрузочному отверстию благода-ря винтовой схеме набора ножей и скосам на каждом из них. Предварительное дробление происходит при ударах сырья о плиту с зубьями, а окончательное измельчение — при перемещении его через рабочую зону ножевого механизма. Из разгрузочного отверстия измельченное сырье поступает на дальнейшую технологическую обработку.

Применение силового измельчителя Ж9-ФИС при производстве сухих животных кормов создает условия для механизации транспортных операций в закрытой системе и интенсификации тепловой обработки сырья, улучшает условия труда.

Техническая характеристика силового измельчителя Ж9-ФИС

Производительность, кг/ч 2000

Максимальный размер загружаемых 350x 350x 480

кусков, мм

Размер кусков после измельчения, мм До 40 Частота вращения ножевого вала, с~1 0,7

Мощность электродвигателя, кВт 13

Размеры загрузочной части горловины бункера, мм длина 570

ширина 500

Габаритные размеры, мм 2065х 1505х 1085

Масса, кг 1293

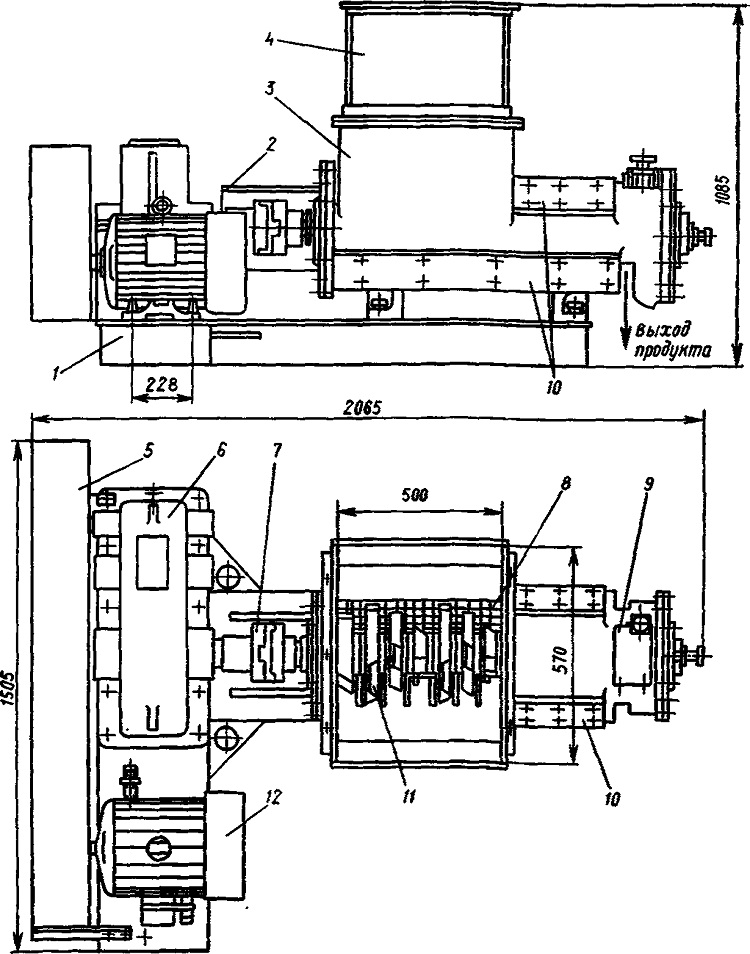

Рис. 19. Силовой измельчитель Ж9-ФИС:
1 — рама; 2 —защитный кожух; 3 — корпус; 4 — бункер; 5 — клиноременная передача; 6 — редуктор; 7—муфта; 8 — плита; 9 — крышка; 10 — накладные крышки; 11 — подвижные нож; 12 — электродвигатель
