9.6 Регулировка колеи мотоблока Беларус-08Н,-09Н



Колея мотоблока может изменяться в пределах 450, 600 и 700 мм. Схема регулировки приведена на рисунке 27. Изменение колеи производится перестановкой колес и их дисков. Для изменения колеи с 600 мм на 450 мм необходимо выполнить следующее:

1) поддомкратить одну из сторон мотоблока;

2) отвернуть гайки болтов 7 (рис. 12), вынуть болты, повернуть колесо 8 так, чтобы его можно было передвинуть в сторону корпуса трансмиссии и закрепить в положении, указанном на рис. 27. Перестановка второго колеса аналогична.


Из первоначального положения (колея 600 мм) можно получить колею 700 мм, перевернув колесо с диском на 180°. Для этого достаточно отвернуть четыре болта 10 (рис.12), снять колесо 8, повернуть его на 180° и закрепить болтами правое колесо на место левого, а левое - на место правого (рис.27).

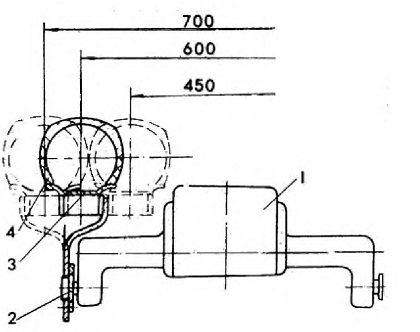

Рисунок 27 - Схема регулирования колеи мотоблока
1 - трансмиссия мотоблока; 2 - диск колеса; 3 - обод колеса; 4 - покрышка
