Окучивание картофеля мотоблоком Беларус-08Н,-09Н

7.4 Окучивание картофеля мотоблоком Беларус-08Н,-09Н

7.4.1 Подсоедините к мотоблоку окучник (рис.20).

7.4.2 Установите колеса мотоблока на колею, равную междурядьям картофеля.

7.4.3 Установите колеса мотоблока на колодки высотой 8-12 см. Отрегулируйте положение окучника, чтобы двигатель мотоблока был приподнят вверх на 10 см, а носки окучника стояли на площадке (стойка 3 окучника должна быть в вертикальном положении).

7.4.4 Передвиньте окучники по трубе 1 так, чтобы они находились за колесами мотоблока, а расстояние между ними было равно ширине междурядий, при этом каждый окучник должен быть на равном расстоянии от стойки 3.

7.4.5 Подпятники 6 отпустите на площадку и закрепите винтами 7 на такой высоте, чтобы носки окучников 4 были над землей на высоте 2 см. Надежно закрепите их в этом положении.

7.4.6 Если при работе мотоблок уводит вправо, проверьте крепление подпятников. Если они на месте, то болтом 5 сектора (рис. 19) приподнимите на 1-2 см правый окучник, зажмите болт и проверьте в работе.

Если мотоблок уводит влево, то таким же способом приподнимите левый окучник. Уводы мотоблока влево могут быть при разном разведении крыльев правого и левого окучников.

7.4.7 При выполнении второго и третьего окучивания возможно захватывание листьев вентилятором охлаждения и попадание их на свечу зажигания двигателя. Вследствие этого может произойти самопроизвольная остановка двигателя. В этом случае необходимо закрепить на передней дуге кронштейна подножки щиток из картона или жести для отвода стеблей картофеля.

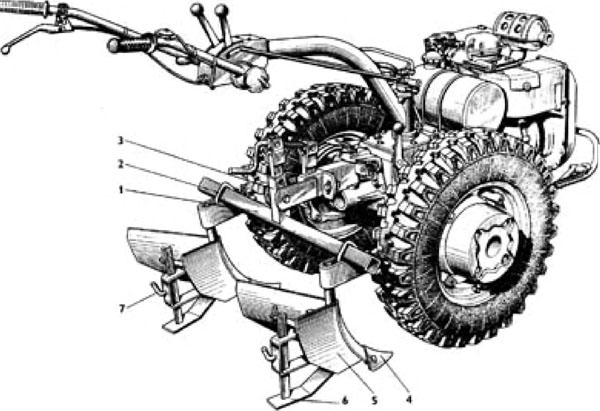

Рисунок 20 - Мотоблок в агрегате с окучником 1 - труба; 2 - хомут; 3 - стойка; 4 - носок; 5 - отвал; 6 - подпятник; 7 - винт
