Система питания двигателя ДМ-1Д мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)

 Система питания топливом предназначена для приготовления топливно-воздушной смеси, регулирования качества ее состава и подаваемого количества. Основные узлы, входящие в эту систему, и их устройство показаны на рис. 13.

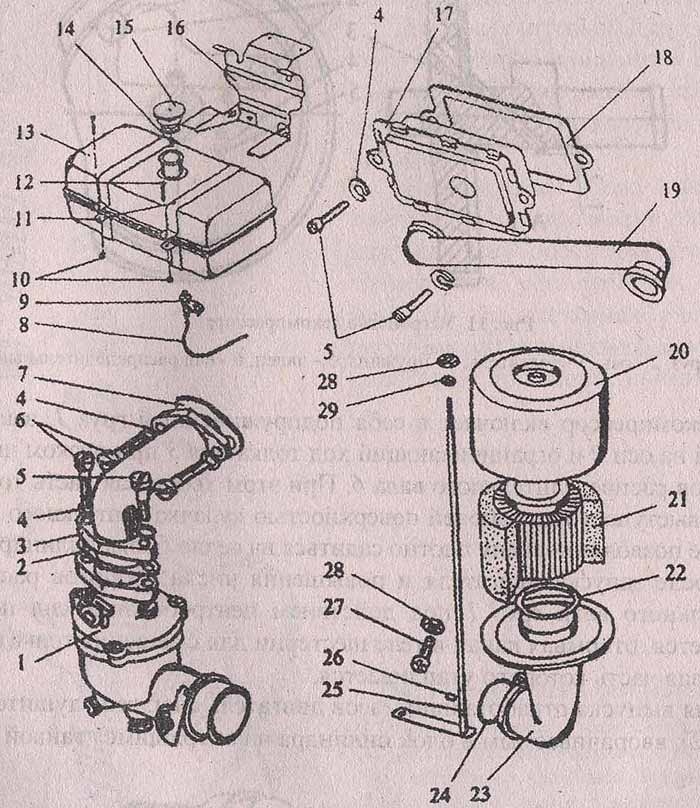

Рис. 13. Узлы системы питания топливом: 1 - карбюратор (КМБ-5); 2 - прокладка; 3 - патрубок; 4 - шайба; 5 - винт 6; 6 - винт 6; 7 - прокладка; 8 - шланг; 9 - кран топливный; 10 - гайка 6; 11 - хомут бака; 12 - винт б; 13 - бак топливный; 14 - шуруп 1-4x13; 15 - пробка; 16 - кронштейн крепления бака; 17 - коробка клапанная; 18 - прокладка; 19 - трубка; 20 - крышка воздушного фильтра; 21 - элемент фильтрующий; 22 - кольцо; 23 - патрубок; 24 - кольцо уплотнительное; 25 - кронштейн; 26 - кольцо; 27 - винт 6; 28 - гайка М6; 29 - прокладка

В системах питания топливом с 1997г. на часть мотоблоков МБ-2 «Нева» устанавливаются карбюраторы типа К45. что позволяет увеличить мощность двигателя ДМ-1Д (новое наименование модели -ДМ-1К) до 6,2л. с.

Внешний вид карбюратора К45 показан на рис. 14.



 Рис. 14. Карбюратор К45: 1 - воздушный патрубок; 2 - корпус; 3 - утопитель; 4 - жиклер холостого хода; 5 - винт упора дроссельной заслонки; 6 - рычаг дроссельной заслонки; 7 - фланец крепления карбюратора; 8 - винт корректировки состава топливной смеси холостого хода; 9 - топливоприемный штуцер с фильтром; 10 - поплавковая камера; 11 - рычаг привода дроссельной заслонки; 12 - пробка слива отстоя; 13 - винт воздушной заслонки с пружиной; 14 - рычаг воздушной заслонки.

Количество топливно-воздушной смеси, поступающей в камеру сгорания двигателя, регулируется дроссельной заслонкой, в нижней части оси которой крепится рычаг 11, к которому присоединяется тяга регулятора. К верхней части оси приварен рычаг с винтом 5 упора дроссельной заслонки.

Управление воздушной заслонкой производится рычагом 14. В закрытом положении воздушная заслонка удерживается усилием пружины и при запуске двигателя приоткроется на определенный угол под действием перепада давлений до и после заслонки.

Усилие пружины и угол приоткрытая заслонки подобраны с таким расчетом, чтобы избежать чрезмерного обогащения топливной смеси при запуске холодного двигателя.

Система питания топливом снабжена центробежным регулятором (рис. 15) для автоматического поддержания постоянства числа оборотов коленчатого вала при изменениях нагрузки.


 Рис. 15. Элементы центробежного регулятора (а) и шестерня регулятора в разрезе (б): 1 - шестерня с грузиками; 2 - рычаг тяги регулятора; 3 - замок; 4 - гайка; 5 - болт М5; 6 - рычаг регулятора; 7 - тяга; S - пружина; 9 - плата карбюратора; 10 - шайба; 11 - шайба пружинная; 12 - винт М6х12; 13 - шайба; 14 - грузики шестерни; 15 - толкатель; 16 - ось


Шестерня 1 с грузиками находится в постоянном зацеплении с шестерней распределительного вала. Грузики 14, имеющие Г-образную форму, закреплены на шестерне с помощью осей 16 так, что одним плечом упираются в толкатель 15, сопряженный с рычагом 2 тяги регулятора.

Кинематическая схема управления двигателем, иллюстрирующая работу центробежного регулятора, приведена на рис. 16.

При увеличении нагрузки на двигатель и уменьшении числа его оборотов уменьшаются центробежные силы, действующие на грузики 2. и сила воздействия грузиков 2 на толкатель 3. А это через систему рычагов -/ и 5 приведет к уменьшению растягивающего усилия пружины 8. Пружина 8, сжимаясь, через тягу б поворачивает дроссельную заслонку 7 карбюратора (на рис. 16 движения показаны стрелками) на увеличение расхода топлива. При этом число оборотов двигателя увеличивается практически до установленного ранее значения.

 Рис. 16. Кинематическая схема управления двигателем: 1 - зубчатое колесо центробежного регулятора; 2 - грузик; 3 - толкатель; 4 - рычаг тяги регулятора; 5 - рычаг регулятора; 6 - тяга; 7 - дроссельная заслонка карбюратора; 8 - пружина; 9 - рычаг управления двигателем; 10 - трос газа

При использовании в системах питания мотоблоков МБ-2 карбюраторов К45 отдельные детали, входящие в систему, а именно: трубка 19 (рис. 13) клапанной коробки, рычаг б (рис. 15) регулятора, тяга 7. пружина 8. топливный бак 13 и элементы его крепления, конструктивно изменены. Кроме того, доработана плата 9 карбюратора и вместо патрубка 3 (рис. 13) устанавливается переходной фланец.

Клапанная коробка 17 (рис. 13) обеспечивает снятие избыточного давления в картере при обратном ходе поршня, при этом сбрасываемый из. картера воздух по трубке 19 подается в воздушный фильтр.
