УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С
Вентиляторная установка сеялки МС-12С
На сеялке установлен вентилятор центробежного типа (рис.14.), который с
механизмом привода и системой воздуховодов служит для создания
разрежения в камерах высевающих аппаратов.
Вентилятор монтируется на стойке 8, которая закреплена на трубе рамы. На
стойке 8 также монтируется ось 2 ведущего шкива 10, который установлен
на подшипниках 21. Ведущий шкив через обгонную муфту соединен с
хвостовиком 6 для присоединения карданного вала. Вращение от ВОМ
трактора от ведущего шкива 10 через клиноременную передачу 24 передается
на ведомый шкив 17, на оси которого сидит воздухозаборное колесо 4.
При вращении воздухозаборного колеса 4 воздух из внутренней части
корпуса вентилятора захватывается лопатками и выбрасывается в наружную
часть корпуса. Поступление воздуха из внутренней полости рамы-ресивера
через раструб 6 регулируется регулятором разрежения, чем обеспечивается
требуемая величина разрежения в вакуумсистеме сеялки. Величина
разрежения в ресивере регулируется поворотом заслонки регулятора
разрежения установленном в патрубке 2 (рис. 4.).
Для измерения величины разрежения в вакуумсистеме сеялки используется
мембранный тягомер ТмТП-100, установленный на прицепном устройстве
сеялки и подсоединенный к полости трубы-ресивера гибкой трубкой.

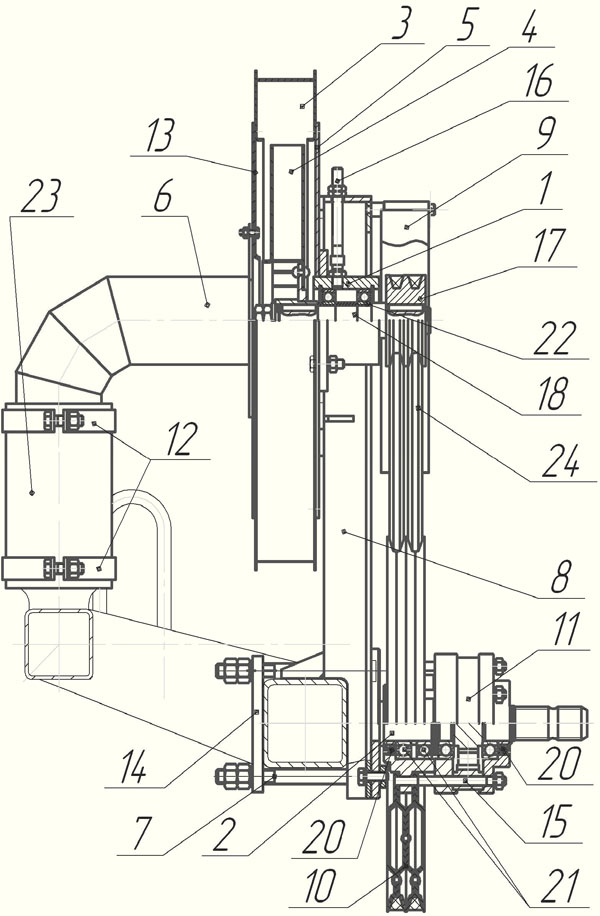

Рисунок 14-Установка вентиляторная
1-Корпус СПБ.04.01.00.000 Б; 2-Ось СПБ.04.02.00.000 А; 3-Кожух
СПБ.04.03.00.000; 4-Колесо воздухозаборное СПБ.04.04.00.000; 5-Боковина
СПБ.04.05.00.000 А; 6-Раструб СПБ.04.06.00.000; 7-Болт СПБ.04.12.00.000;
8-Стойка вентилятора СПБ.04.08.00.000 А; 9-Ограждение СПБ.04.09.00.000;
10-Шкив в сборе СПБ.04.10.00.000; 11-Муфта обгонная СПБ.04.11.00.000;
12-Хомут в сборе СПБ.23.00.00.000; 13-Боковина СПБ.04.00.00.403;
14-Планка СПБ.00.00.00.402 Б; 15-Шпилька СПБ.04.00.00.601; 16-Шпилька
СПБ.04.00.00.602; 17-Шкив СПБ.04.00.00.613; 18-Вал СПБ.04.00.00.614;
20-Манжета 1-48 х 70-3 ГОСТ 8752-79; 21-Подшипник 208 ГОСТ 8338-75;
22-Подшипник 160207 ГОСТ 8882-75; 23-Рукав
Г-1-100-3 ГОСТ5398-76, L=170 мм; 24-Ремень В(Б) 1700 ГОСТ 1284.2-89
