УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С

Секция зерновая сеялки МС-12С

Секция зерновая (рис.11.) в комплекте со сменными высевающими дисками предназначена для высева семян кукурузы, подсолнечника, сои, сорго, бахчевых культур. Секция зерновая имеет механизм фиксации для увеличения транспортного просвета в транспортном положении (рис.12.).

Кронштейн 1 (рис.11.) служит для крепления секций к раме и монтажа на нем приводного вала, передающего крутящий момент секциям.

Поводки 3 и 4 образуют в паре с высевающим аппаратом 6 и кронштейном 1 па-раллелограммный механизм для копирования сошником 12 рельефа поля.

Высевающий аппарат, (все составные части показаны в приложении II) состоит из следующих основных частей:

- основание с вакуумной камерой (служащей для подвода разрежения в зону отбора и транспортирования семян в высевающем аппарате), к которому крепятся бункер 16 и сошник 12 (рис. 11.), заделывающие органы и детали аппарата;

- диска 80 (см. приложение Б) с ворошителем 4 для отбора и транспортирования семян из камеры в зону сошника. Диск в аппарате должен устанавливаться фасками в сторону вакуумной камеры основания 1;

- вала 38 для передачи крутящего момента высевающему диску.

- крышки 2 и прокладки 12;

- подпружиненного сбрасывателя «лишних» семян 1 (рис.13.) с механизмом регулировки положения сбрасывателя 2 относительно отверстий диска;

- бункера 16 (рис 11.) для создания необходимого запаса семян во время работы сеялки;

- сбрасывателя-направителя 5 (рис. 13.) для создания более устойчивого и равномерного потока семян в зоне разгрузки присасывающих отверстий.

Полозовидный сошник 12 (рис.11.) имеет пятку для образование уплотненного ложа для семян на заданной глубине и туковое отделение для высева туков сбоку от семян.


*Внимание! Перед выездом в поле и при переналадках проверять затяжку хомутов 5. Плоскости прилегания А и Б кронштейна 6 к балке рамы - без зазоров.

Данное требование относится и к установке редукторов для высева семян.

Загортачи 11 крепятся к корпусу высевающего аппарата и служат для заделки семян в борозде. Активность загортачей автоматически поддерживается пружинами 17 (рис.11.).

Прикатывающее колесо 9 с резиновой шиной атмосферного давления служит для прикатывания борозды с уложенными семенами и регулирования глубины хода сошника в почве.

Шлейф 10 - рамка жесткой конструкции, шарнирно установленная на тягах, служит для заделки рядка разрыхленным слоем почвы и выравнивания поверхности поля.


Рис 11. Секция зерновая

1-Кронштейн СПБ.02.09.00.000 Г; 2-Шплинт 44-60266; 3-Поводок СПБ.02.11.00.000 Б; 4-Поводок СПБ.02.10.00.000 Б(01); 5-Поводок СПБ02.08.10.000 Б; 6-Аппарат высевающий СПБ.02.01.00.000 А; 7-Шкала СПБ 02.08.00.401; 8-Винт СПБ 02.08.20.000; 9-Каток СПБ.02.08.50.000; 10-Шлейф СПБ.02.06.00.000; 11-Загортач СПБ 02.05.00.000 А(-01);
12-Сошник СПБ 02.03.00.000; 13-Ролик СПБ.02.00.00.001 Б; 14-Стойка СПБ.02.16.00.000 Б; 15-Пружина СПБ.02.00.00.604 А; 16-Бункер СПБ 02.17.00.000; 17-Пружина СПБ.02.00.00.603; 18-Кронштейн СПБ.02.12.00.000;19.Тяга-СПБ.02.07.00.000; 20-Прикатка передняя СПБ.02.04.00.000 Б; 21-Пружина СПБ.02.00.00.606 А.

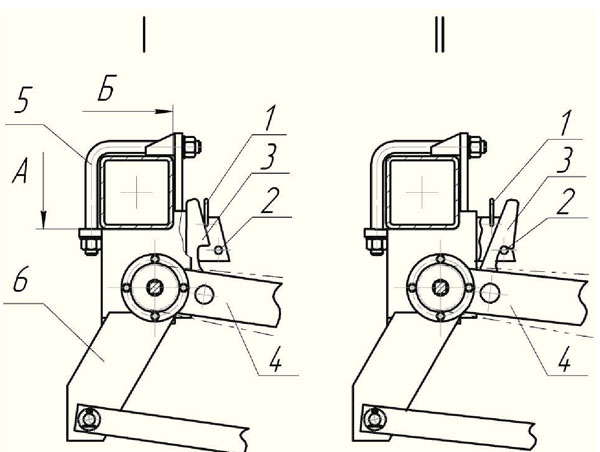

Рис.12      Механизм фиксации секции.
I-Рабочее положение секции. II-Транспортное положение секции.
1-Шплинт (44-60266); 2-Пруток СПБ.02.09.00.601; 3- Защелка СПБ.02.11.00.403; 4-Поводок СПБ.02.11.00.000Б.
5. Хомут СПБ 00.00.00.604А 6. Кронштейн СПБ 02.09.00.000Г.

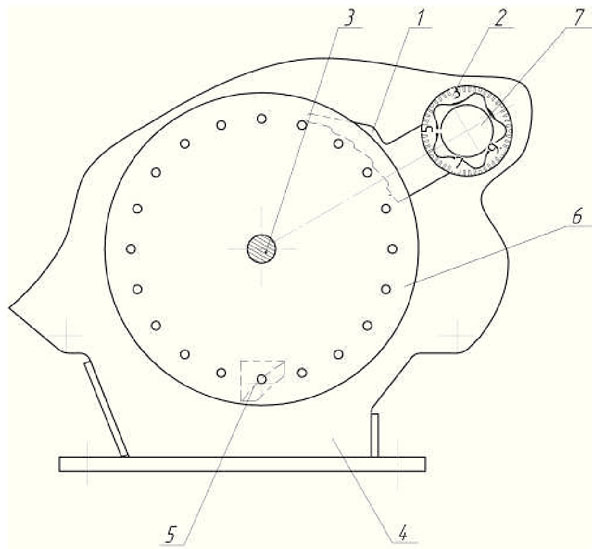

Рис.13   Установка сбрасывателя "лишних семян" в высевающем аппарате.
1-Сбрасыватель. 2-Регулятор. 3-Вал. 4-Основание. 5-Сбрасыватель-направитель.
6-Диск. 7- Гайка.
