УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С






Секция туковая сеялки МС-12С











Секция туковая (рис.8.) предназначена для высева минеральных удобрений и их смесей в гранулированном, порошкообразном и кристаллическом видах.

Секция туковая крепится к трубе-ресиверу, на стойках 4,5 (рис.8.).

К нижней части бункера 1 поводками крепится поддон 6, в подшипниковых узлах которого установлен вал 11 с пружинными шнеками левой и правой навивки 7, 29 и 8, 30 соответственно. Пружинные шнеки закреплены на валу 11. Подшипники 16 установлены в крышках 10.

К верхней части бункера шарнирно крепится крышка 3, фиксируемая в закрытом положении замком 2.

В нижней части поддона 6 имеются три патрубка для прохода туков в тукопровод.

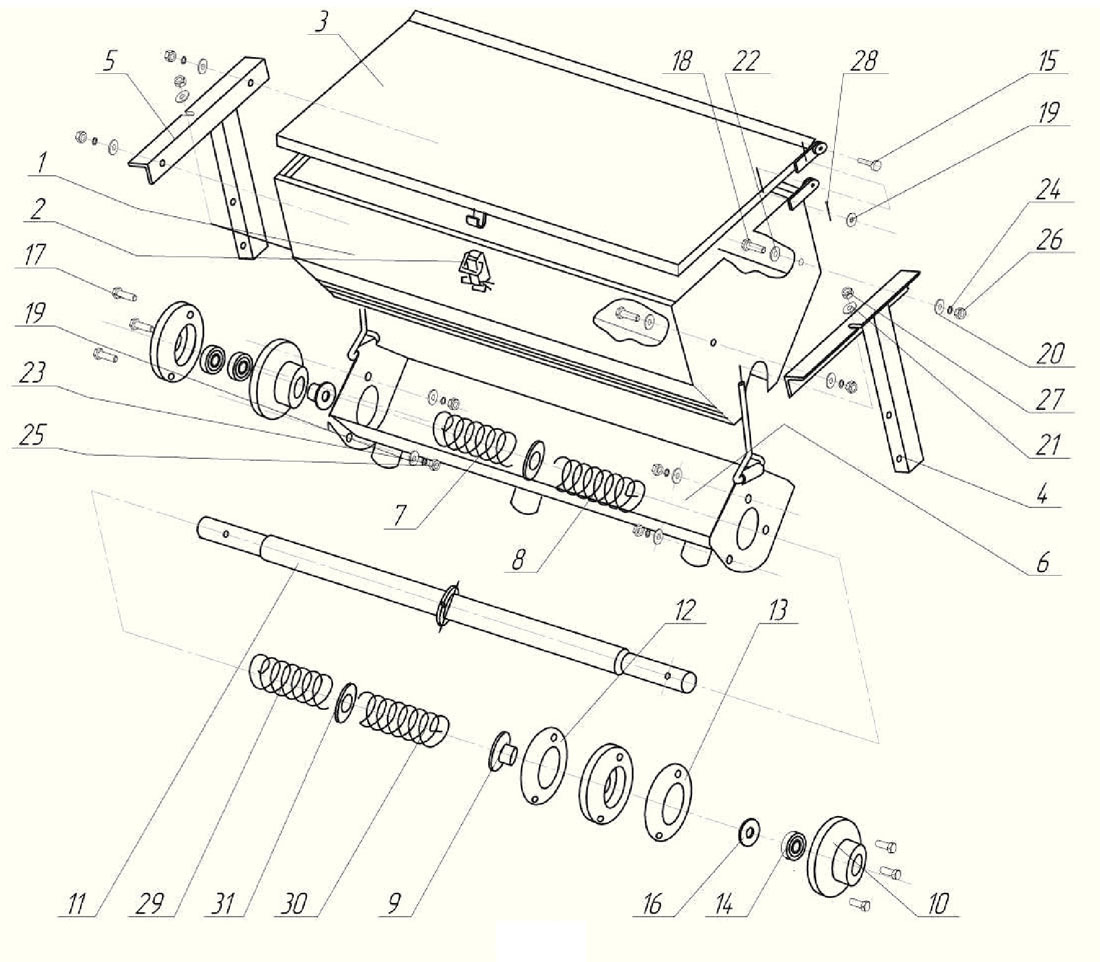

Рис.8
1-Бункер СПБ.03.02.00.ОООА; 2-Замок СПБ.02.17.11.000; 3-Крышка СПБ.ОЗ.ОЗ.ОО.ОООА;

4-Стойка левая СПБ. 17.00.00.000; 5-Стойка правая СПБ. 18.00.00.000; 6-Поддон СПБ.03.01.00.000Г; 7-Пружина СПБ.ОЗ.О1.00.602Б-01.8-Пружина СГТБ.03.01.00.603А.

9-Втулка СПБ.03.01.00.601; 10-Крышка СПБ.02.00.00.401; 11 -Вал СПБ.ОЗ.01.20.000; 12-Прокладка СПБ.ОЗ.01.00.001; 13-Прокладка СПБ.02.00.00.004А; 14-Манжета 1,2-30x52-1ГОСТ8752-79; 15-Штифт СПБ.02.17.00.601А; 16-Подшипник 180205 ГОСТ 8882-75; 17-Болт M6-6g 20.58.019 ГОСТ 7798-70; 18-Болт M8-6g 20.58.019 ГОСТ 7798-70; 19-Шайба 6.01.019 ГОСТ 11371-78; 20-Шайба 8.01.019 ГОСТ 11371-78; 21-Шайба 10.01.019 ГОСТ11371-78; 22-Шайба СПБ.00.00.00.403; 23-Шайба6.65Г.019 ГОСТ 6402-70; 24-Шайба8.65Г.019 ГОСТ 6402-70; 25-Гайка М6.6Н.6.019ГОСТ 5915-70; 26-Гайка М8.6Н.6.019 ГОСТ 5915-70; 27- Гайка М10.6Н.6.019 ГОСТ 5915-70;

28-Шплинт 2,0x12.019ГОСТ 397-79; 29-Пружина СПБ.ОЗ.01.00.603А-01; 30-Пружина СПБ.03.01.00.602Б; 31-Кольцо СПБ.03.01.00.801.
