УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С

Опорно-приводное колесо и механизм передач сеялки МС-12С

На сеялке устанавливаются два опорно-приводных колеса с централизованными механизмами передач.

Опорно-приводное колесо 2 (рис.2.) предназначено:

- в рабочем положении сеялки для передачи крутящего момента через механизмы передач на семявысевающие и туковысевающие аппараты;

- в положении дальнего транспорта - для перемещения сеялки в агрегате с трактором.

При работе сеялки вращение от опорно-приводных колес через звёздочки z=13 на колесе и поз.8 (Рис.5); блоки звёздочек поз.1 и 2; звёздочки поз.5 и 6;звёздочки 3 и 4; передается на контр-приводной вал привода высевающих аппаратов поз.16. Изменение передаточного отношения привода высевающих аппаратов достигается перестановкой сменных звездочек (см. схема 6.и табл. 2). Сменные звёздочки установлены на валах поз.9;17;18; (рис. 5.), которые располагаются в подшипниках поз.20.Изменение передаточного отношения привода высевающих аппаратов достигается:

1. Ослабить натяжной ролик поз.10 болтом поз.23.(рис 5);

2. Переставить цепь согласно схеме 6 и табл.2;

3. Вернуть натяжной ролик в исходное положение.

Для передачи крутящего момента от колес сеялки на высевающие валы туковых аппаратов на валу поз.17 (рис.5) установлена приводная звездочка поз.7, которая через приводную цепь вращает звездочку поз.L (схема 6.), установленную на входном валу механизма передач.

Механизм передач на туковысевающие аппараты предназначен для изменения норм высева минеральных удобрений, крепится к ресиверу сеялки хомутами и состоит из сварного корпуса, в котором на осях установлены пять звёздочек. Для передачи крутящего момента при работе используются два двойных блока звездочек.

Вращательное движение с помощью цепной передачи от звездочки Z=13 оси колеса принимается ведомой звездочкой Z=27 на входном валу механизма привода, на противоположном конце которого расположена звёздочка поз.К.(схема 6.) Далее, через цепную передачу и звёздочку поз.L на двойной блок поз.М, а от него через двойной блок поз.N передаётся на валы туковысевающих аппаратов.

Варианты установки звёздочек и норм высева туков приведены на схеме 6 и в таблице 3.

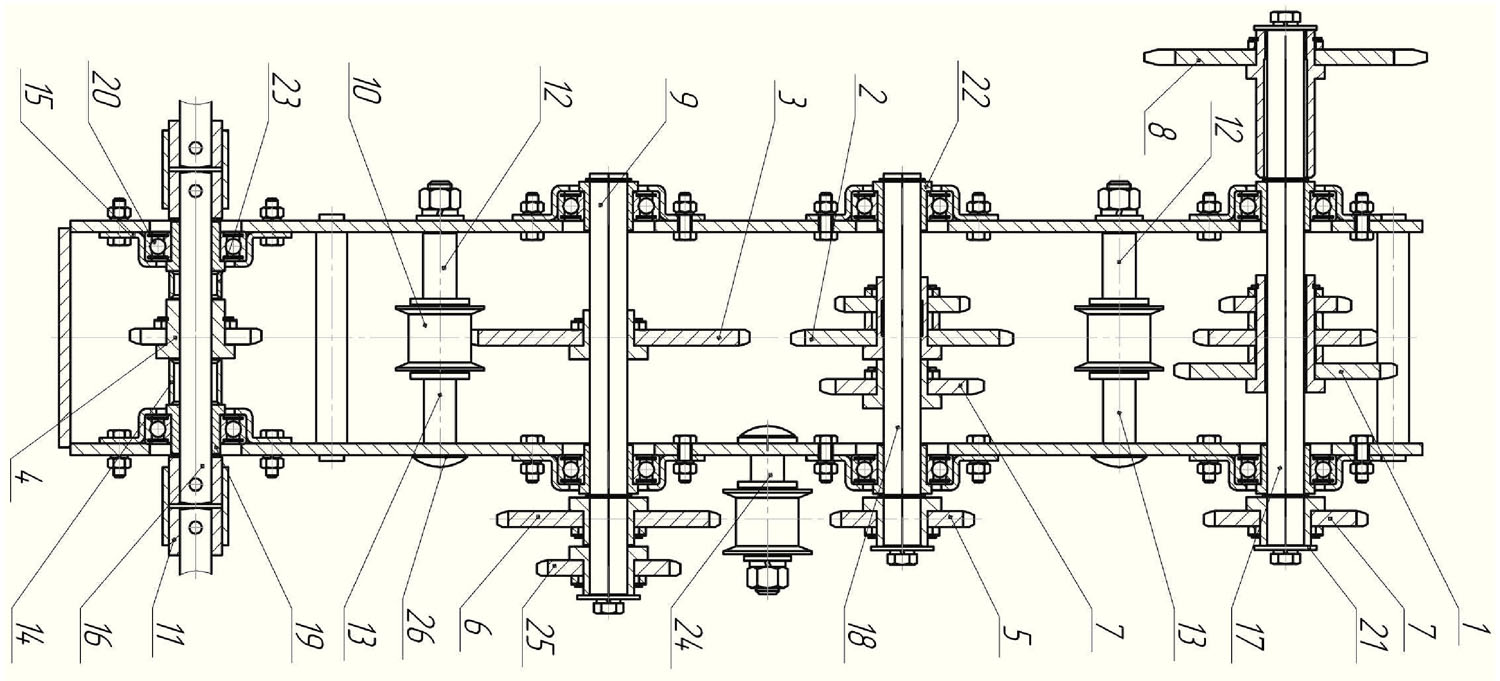

Рис 5: Привод-редуктор СПБ.32.00.00.ООО Б.
1-Блок звездочек (СПБ.32.06.00.000); 2- Блок звездочек (СПБ.36.07.00.000А); З-Звёздочка (СПБ.30.07.00.000А-03); 4- Звёздочка (СПБ.36.08.00.000); 5- Звёздочка (СПБ.30.07.00.000А-05); 6- Звёздочка (СПБ.30.07.00.000А-02);
7- Звёздочка (СПБ.30.07.00.000А); 8- Звёздочка (СПБ.32.05.00.000А.); 9- Вал (СПБ.36.00.00.611);10- Ролик (СПБ.02.00.00.001Б); 11-Втулка (СПБ.35.00.00.000); 12- Втулка (СПБ.30.08.00.000А-03); 13-Втулка (СПБ.30.08.00.000А-04); 14- Втулка (СПБ.36.00.00.802-01); 15-Корпус подшипника (СПБ.30.00.00.401 Б);
16- Вал (СПБ.00.00.00.608Б-03);17- Вал (СПБ..32.00.00.602А); 18- Вал (СПБ.36.00.00.601Б);19- Втулка (СПБ.36.00.00.607);20- Подшипник 180205 ГОСТ 8882-75; 21- Шайба (СПБ.00.00.00.403); 22- Втулка (СПБ.30.00.00.607А); 23- Втулка (СПБ.36.00.00.802-02); 24- Втулка (СПБ.30.08.00.000А); 25- Звёздочка (СПБ.30.07.00.000А-06); 26- Болт (СПБ.30.00.00.613А-01


Схема 6 Кинематическая схема приводов высевающих аппаратов и туковысевающих секций.

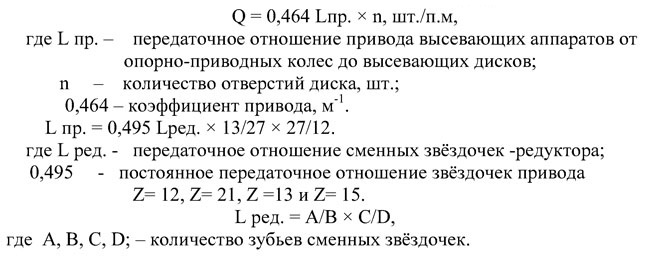

Формула для расчета нормы высева:

Таблица 2 - Норма высева семян Q шт/п.м, и варианты установок звёздочек механизма привода-консоли

Таблица 3 -Варианты установки передаточных чисел на туковысевающий аппарат
