УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ СЕЯЛКИ МС-12С

Рама-ресивер сеялки МС-12С

 Рама-ресивер (рис.4.) представляет собой ферменную конструкцию из труб квадратного сечения, где труба 1- несущая, труба 8 - ресивер, и предназначены для установки на них рабочих органов, механизмов сеялки и транспортного устройства. В центральной части трубы 8 рамы расположен патрубок 2 для соединения полости ресивера с полостью разрежения вентилятора или эжектора. Также в центральной части трубы 8 рамы расположен механизм для регулирования величины разрежения в пневмосистеме сеялки. По всей длине ресивера на соответствующих расстояниях расположены патрубки 3 для передачи разрежения в полости высевающих аппаратов. На концах трубы 8 рамы имеются фланцы 4 для очистки трубы ресивера от накопившейся пыли. Для присоединения механизма навески трактора к сеялке, в центральной части на раме приварен замок автосцепки 5. Для обеспечения жесткости конструкции имеются балки маркеров 6,7.

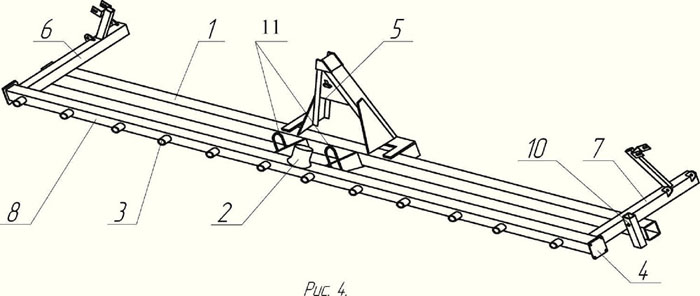

Рис. 4. Рама - ресивер

1-Труба СПБ.01.05.00.000В; 2-Регулятор разрежения СПБ.01.06.10.000;
3-Патрубок СПБ.01.06.00.802; 4-Крышка фланца СПБ.01.00.00.402;
5-Устройство прицепное СПБ.01.02.00.000В; 6-Балка маркёра левая СПБ.01.03.00.000; 7-Балка маркёра правая СПБ.01.04.00.000; 8-Ресивер СПБ.01.06.00.000В; 10-Труба СПБ.01.00.00.801; 11-Скоба СПБ.01.00.00.602.
