Регулировка рисовой валковой жатки ЖНУ-4

Регулировка высоты среза. Высоту среза регулируют, поднимая или опуская жатку гидроцилиндрами, управляемыми с места тракториста. Минимальный срез 50 мм получают при опоре жатки башмаками о землю.

Регулировка мотовила. По высоте мотовило регулируют гидроцилиндрами, управляемыми с места тракториста.

Частоту вращения мотовила регулируют вариатором мотовила, управляемым с рабочего места машиниста при помощи ручного гидронасоса.

Для увеличения частоты вращения мотовила качанием ручки насоса увеличивают давление в полости гидроцилиндра вариатора мотовила. Для уменьшения частоты вращения ручку насоса поворачивают против часовой стрелки. При этом давление в цилиндре падает и под воздействием пружины ведомого шкива вариатора ремень раздвигает ведущий шкив и опускается на меньший диаметр шкива. Чтобы зафиксировать определенную частоту вращения

мотовила, поворачивают рукоятку насоса по часовой стрелка до упора. Натяжение ремня регулируют поворотом кронштейна ведущего шкива вариатора.

Пользоваться ручным гидронасосом при неработающей жатке не рекомендуется, так как это может привести к порче ремня вариатора. Наклон граблин мотовила регулируют рукояткой, расположенной на мотовиле с правой стороны. При совмещении отверстия в рукоятке с первым отверстием в скобе механизма наклона граблины отклоняются вперед. При совмещении со вторым отверстием граблины устанавливаются вертикально. Совмещение рукоятки с другими отверстиями скобы увеличивает отклонение граблин назад, что используют при уборке риса различной степени полеглости. Минимальный зазор 20—25 мм между концами граблин и режущим аппаратом регулируют ввинчиванием или вывинчиванием вилок, к которым прикреплены штоки гидроцилиндров подъема мотовила, из поддержек мотовила.

Регулировка уравновешивающих пружин и ограничительного устройства. При кошении полеглого риса уравновешивающие пружины 7 регулируют болтами 9 так, чтобы жатка не отрывалась от почвы, но и не оказывала слишком большого давления на нее. Несоблюдение этого условия может привести к потерям несрезанным колосом или зарыванию режущего аппарата в землю.

Ограничительную цепь 12, соединяющую правую стойку ветрового щита с трубой рычагов подъема жатки, регулируют так,
чтобы при работе на поле жатка могла свободно наклоняться вперед и копировать рельеф поля. При переездах провисание цепи уменьшают до минимума, надев соответствующее звено цепи на крючок 11.

Регулировка предохранительных муфт.

Предохранительные Муфты привода мотовила и ведущего вала транспортера регулируют затяжкой пружин на передачу крутящего момента

Регулировка гипоидного редуктора. Боковой зазор в зацеплении регулируют в пределах 0,1—0,15 мм. При этом пятно контакта не должно выходить на кромки зубьев и иметь небольшое смещение к внутреннему торцу зуба. Схема регулировки зацепления гипоидной пары редуктора привода мотовила приведена на рисунке 128.

Конические подшипники гипоидного редуктора регулируют Прокладками, установленными под фланцами стаканов, в которых располагаются подшипники, и гайкой на валу-шестерне.

Люфт в подшипниках, образовавшийся в результате их износа, приводит к смещению пятна контакта и нарушению зацепления. Поэтому после регулировки подшипников проверяют пятно контакта и при необходимости проводят регулировку способами, указанными на рисунке 128.

Связь между машинистом и трактористом во время работы жатки осуществляется знаковой сигнализацией (табл. 10).

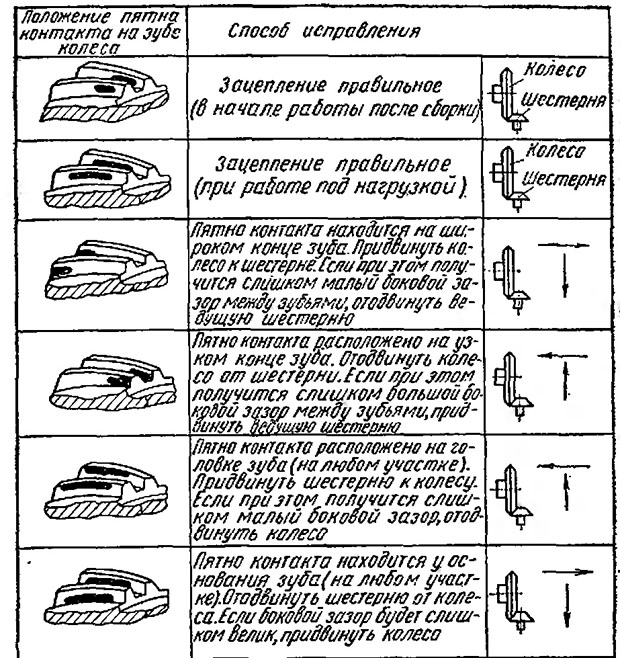

Рис. 128. Схема регулировки зацепления гипоидной пары редуктора привода мотовила.

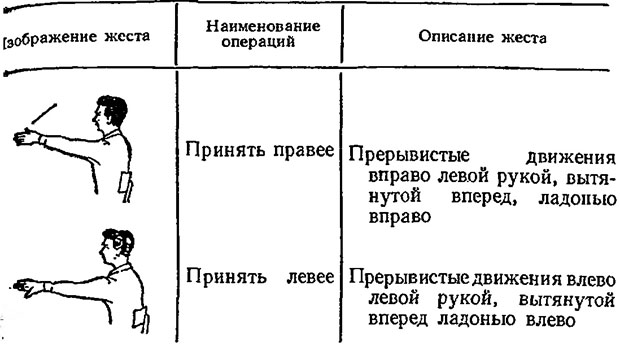

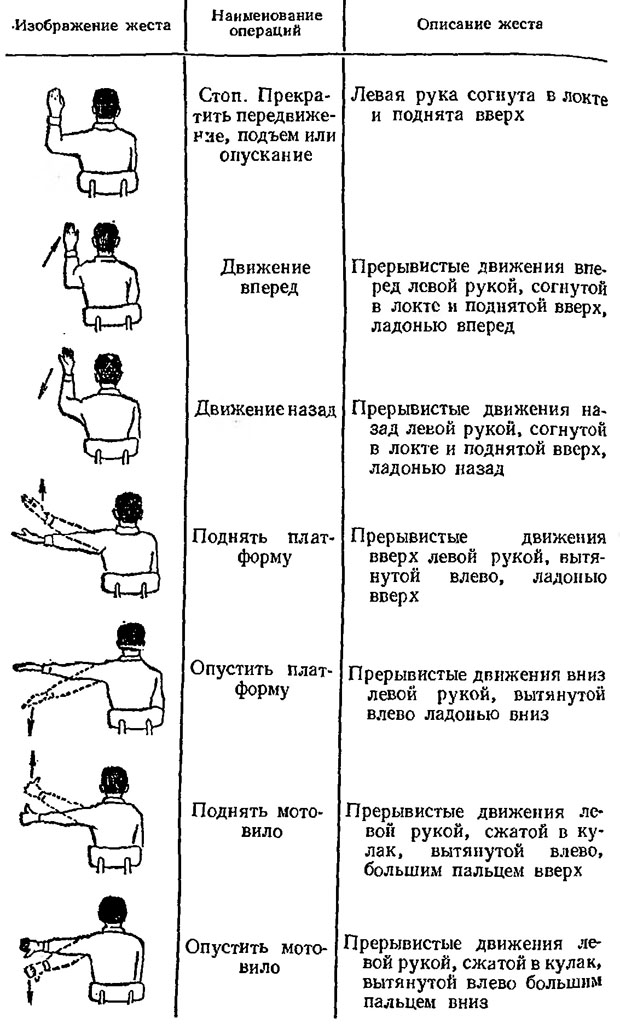

Таблица 10. Знаковая сигнализация между машинистом и трактористом
