Навесная рисовая валковая жатка ЖНУ-4




Жатка ЖНУ-4 предназначена для скашивания и укладки в валки риса при раздельном способе уборки.

Навешивают жатки на гусеничные тракторы ДТ-54А, Т-74 и ДТ-75. Благодаря фронтальной навеске жатку можно использовать на обкосах и прокосах рисовых полей.

Привод механизмов жатки осуществляется от вала отбора мощности трактора.

Управляют жаткой тракторист и машинист, который располагается справа от трактора на сиденье, закрепленном на трубе рычагов подъема жатки.

Жатка состоит из следующих основных сборочных единиц и механизмов (рис. 127): навески 10, трубы с рычагами подъема жатки 8, платформы 14, мотовила, приводного механизма гидросистемы, ограничительного устройства 12, уравновешивающих пружин 7, сиденья 13 машиниста и щитков ограждения привода.

Навеска на трактор ДТ-75 состоит из двух коротких балок прикрепляемых болтами к торцам лонжеронов рамы трактора’

Цилиндры подъема жатки крепят кронштейнами, расположенными в верхней части лонжеронов.

Навеска на тракторы ДТ-54А и Т-74 состоит из двух балок прикрепляемых к лонжеронам рамы трактора сверху при помощи хомутов. Цилиндры подъема жатки крепят к кронштейнам, расположенным на балках навески.

Рычаги подъема жатки шарнирно крепят к балкам навески. К трубе рычагов с правой стороны монтируют сиденье 13 машиниста. Платформа 14, шарнирно навешиваемая на рычаги подъема жатки, опирается на башмаки. На платформе смонтированы: режущий аппарат 2, делители, ременно-планчатый транспортер 3, опорные башмаки.

Режущий аппарат жатки ЖНУ-4 двухножевой, беспальцепый, с верхним подвижным и нижним неподвижным ножами. Нож приводится в движение ведущим валом 6 транспортера при помощи эксцентрика 5 и шатуна 4.

Делители устанавливают по концам режущего аппарата. Правый дугообразный делитель служит для разделения скашиваемой массы при прокосах. Левый делитель ножевого типа позволяет косить спутанные и полеглые растения. При уборке прямостоящих культур на ножевой делитель сверху ставят пассивный делитель конусообразной формы, выполняющий роль щитка. При установке пассивного делителя на .мотовиле снимают шесть крайних граблин и удаляют шатун привода ножевого делителя.

Для копирования поля на низком срезе под платформой неподвижно установлены три башмака.

Ременно-планчатый транспортер 2 состоит из пяти лент.

Мотовило 1 — универсальное, эксцентриковое, шестилопастное. Поднимается мотовило двумя гидроцилиндрами.

Гидросистема жатки состоит из двух независимых систем. Первая взаимодействует с гидросистемой трактора и обеспечивает подъем и опускание мотовила и жатки, а также перевод жатки в транспортное или рабочее положение. Вторая предназначена для изменения частоты вращения мотовила и состоит из ручного насоса, масляного бачка, установленных на площадке машиниста, и гидроцилиндра вариатора, вмонтированного в его полость. Для подъема жатки используют два тракторных гидроцилиндра Ц-75.

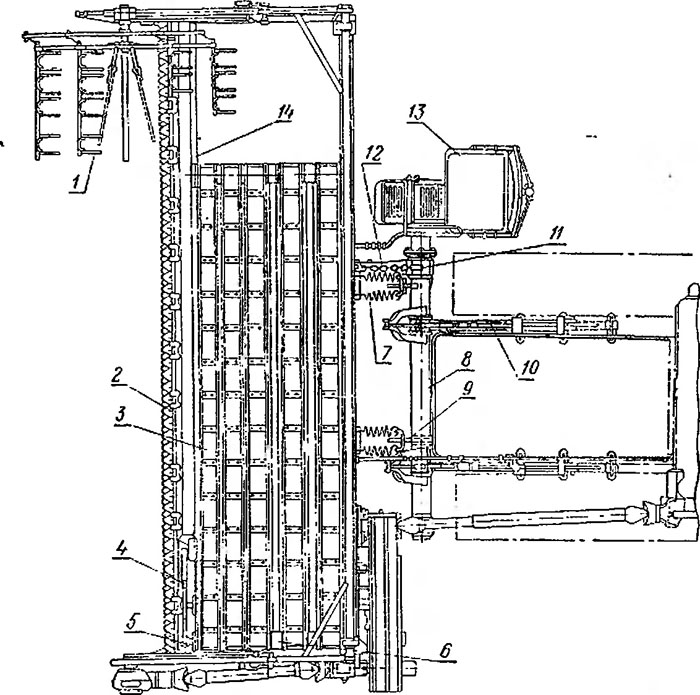

Рис. 127. Общий вид жатки ЖНУ-4,0 сверху:
1 — мотовило; 2 — режущий аппарат; 3 — транспортер; 4 — шатун режущего аппарата; 5 — эксцентрик; 6 — ведущий вал транспортера; 7 — уравновешивающие пружины; 8 — труба с рычагами подъема жатки; 9 — регулировочный болт; 10 — навеска; 11 — крючок; 12 — ограничительное устройство; 13 — сиденье; 14 — платформа,
