Самоходный рисозерноуборочный комбайн СИД-5Р





Самоходный комбайн на гусеничном ходу СКД-5Р является модификацией комбайна СКД-5 «Сибиряк» и предназначен для уборки Риса, зерновых, зернобобовых и других трудно-вымолачиваемых культур в условиях повышенного переувлажнения почвы.

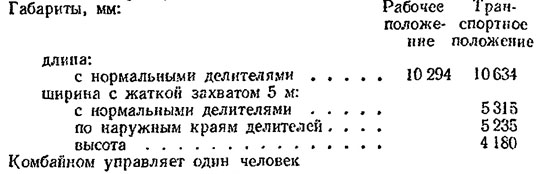

Техническая характеристика

марка....................«Сибиряк»

Модель.................СКД-5Р

Дорожный просвет, мм...........450

Ширина колеи, мм............. 2 585







Масса комбайна (с копнителем), кг..........10 065

Удельное давление на почву, МПа (кгс/см2) 0,028—0,031
(0,28-0,31)

Пропускная способность молотилки при отношении массы зерна к массе соломы 1:1,5, кг/с 5 Двигатель: Дизельный четырехцилиндровый

марка ..................СМД-18К

мощность, л. с..............100

Скорость движения, км/ч..........От 0,77 до 14,2

Минимальный радиус попорота, мм..... 2585










Трансмиссия

Мост ведущих колес . . со сцеплением, коробкой передач,

главной передачей, бортовыми редукторами и бортовыми фрикционами с механизмами поворота



Сцепление ....... Однодисковое, постоянно замкнутоготипа

Коробка передач .... двухходовая с тремя передачами вперед и одной назад



Главная передача . . . Пара цилиндрических шестерен

Бортовые редукторы . . Одноступенчатые цилиндрические с
внутренним зацеплением зубьев

Механизм поворота . . . Многодисковые сухие фрикционные
муфты поворота (бортовые фрикционы) с ленточными тормозами

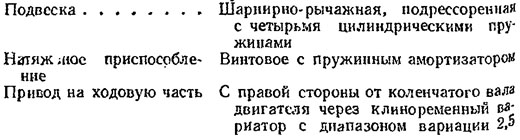

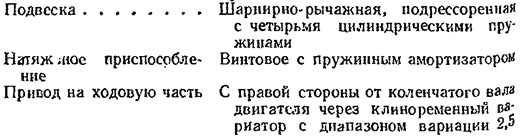

Ходовая часть

Тип ........Гусеничная тележка





Технические данные по жатке, молотилке, двигателю, копнителю, электрооборудованию и гидросистеме аналогичны данным базовой модели.

Из гидросистемы исключено гидрообъемное рулевое управление с гидроусилителем.






Жатка аналогична базовой модели и отличается только удлиненной наклонной камерой и мотовилом.
