РАЗДЕЛ 6 ОСНОВНЫЕ РЕГУЛИРОВКИ ГИДРОСИСТЕМЫ комбайнов Колос, Нива, Сибиряк

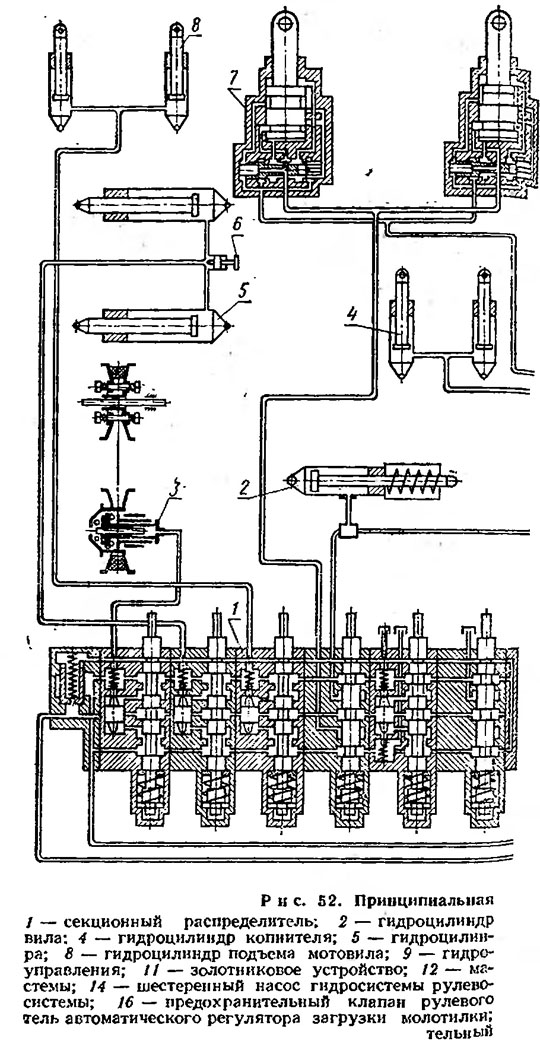

Гидравлическая система комбайнов «Нива» и «Колос» не имеет различия, и каждая состоит из двух независимых друг от друга систем (рис. 52).

Одна система (основная) обслуживает управление рабочими органами комбайна: подъем и опускание жатки; подъем, опускание и изменение частоты вращения мотовила; привод клапана очистки воздухозаборника радиатора; ускорение выгрузки зерна из бункера при помощи гидровибраторов; принудительное закрывание клапана копнителя; изменение скорости комбайна.

Вторая система служит только для облегчения вождения комбайна при помощи гидроусилителя 9 и насоса-дозатора 10 с золотниковым устройством 11. Обе гидросистемы имеют общий масляный резервуар 12.

Гидравлическая система комбайна «Сибиряк» отличается тем, что не имеет ряда потребителей (клапана очистки воздухозаборника, вибратора бункера, автоматического регулятора загрузки молотилки), а управляют системой крановыми, а не секционными распределителями.
