Регулировка механизма блокировки коробки передач комбайнов Колос, Нива, Сибиряк







 Отсоединяют тягу 1 (рис. 50) от рычажка 3 блокирующего валика 2, проверяют наличие свободного хода педали сцепления, поворачивают валик 2 против часовой стрелки (если смотреть по ходу комбайна) настолько, чтобы лыска на валике стала над хвостовиками

фиксаторов 4 и 5. Выдвигают шток 6 так, чтобы фиксатор 4 не попал в коническую лунку, а остался на-цилиндрической части штока, и поворачивают валик 2 по часовой стрелке до упора (зуб валика упрется в хвостовик фиксатора). Выжимают педаль сцепления, оставив зазор между педалью и настилом 50 мм, и, удерживая педаль в этом положении, соединяют отрегулированной по длине тягой 1 рычажок 3 блокировочного валика 2 с рычагом 7 (рис. 47) выключения сцепления.









Регулировка стояночного тормоза комбайнов Колос, Нива, Сибиряк



 Регулируют изменением длины тяги, соединяющей ленту тормоза с рычажком, закрепленным на другом конце ленты. При этом ход рукоятки управления тормозом не должен превышать 2/3 полного хода. При растормаживании лента тормоза не должна тереться о тормозной шкив.

Правильно отрегулированный стояночный тормоз надежно удерживает комбайн на уклонах до 16%.

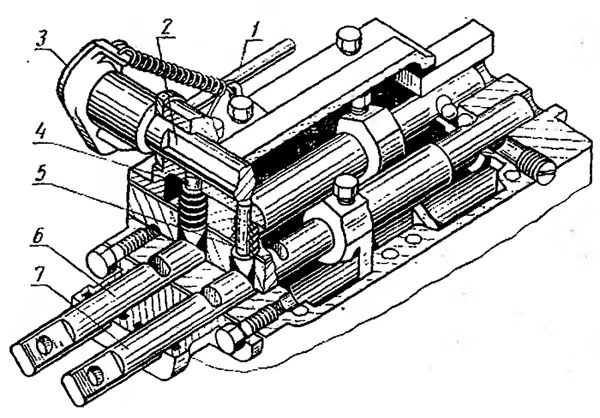

Рис. 50. Регулировка механизма блокировки коробки передач:
1 — тяга; 2 — блокирующий валик; 3 — рычажок; 4 и 5 — фиксаторы; б и
7 — штоки.
