Регулировки вариатора ходовой части комбайнов Колос, Нива, Сибиряк



Регулировка положения блока вариатора. Параллельность плоскостей шкивов блока вариатора относительно плоскости шкива установленного на хвостовике коленчатого вала двигателя и ПЧ скости приемного шкива коробки передач, регулируют изменение длины растяжек 4 к 18 (рис. 46), поддерживающих ось 17 вилки





Длину растяжек регулируют гайками 16, навернутыми на резьбовые концы растяжек.

Регулировка диапазона перемещения блока шкивов. На комбайнах «Нива» и «Колос», чтобы избежать перенатяжения ремней и перегрузки других сборочных единиц и деталей привода ходовой части, регулируют положение упоров устройства, ограничивающего силовое действие гидроцилиндра управления вариатором на систему привода. Для этого вывертывают упорные винты 1 и 3 (рис. 46), запускают двигатель и ручкой управления, расположенной в кабине, перемещают блок шкивов в верхнее положение до тех пор, пока ремень 8 от шкива двигателя не выйдет на максимальный диаметр.

Глушат двигатель и ввертывают нижний упорный винт 1 до прикосновения с упором 2 рычага 19. Вновь запускают двигатель 8 переводят блок шкивов в нижнее положение до выхода ремня 9 от приемного шкива коробки передач на максимальный диаметр. глушат двигатель и ввертывают верхний упорный винт 3 до соприкосновения с тем же упором. Запустив двигатель, переводят блок шкивов в промежуточное положение, дополнительно ввертывают оба упорных винта 1 и 3 на один оборот и фиксируют их контргайками. Положение упоров следует регулировать каждый раз после очередного натяжения ремней.

Па комбайне «Сибиряк» диапазон перемещения блока шкивов регулируют так же, как и на комбайнах «Нива» и «Колос», только вместо упорных винтов 1 и 3 оперируют гайками-ограничителями, расположенными на штоке, шарнирно закрепленном на раме молотилки.




Рис. 45. Регулировка муфты сцепления редуктора пускового двигателя: 1 — рычаг; 2 — пружина; 3 — упор; 4 — шлицевой валик; 5 — стяжной болт; б — упорная планка; 7 — выступ.

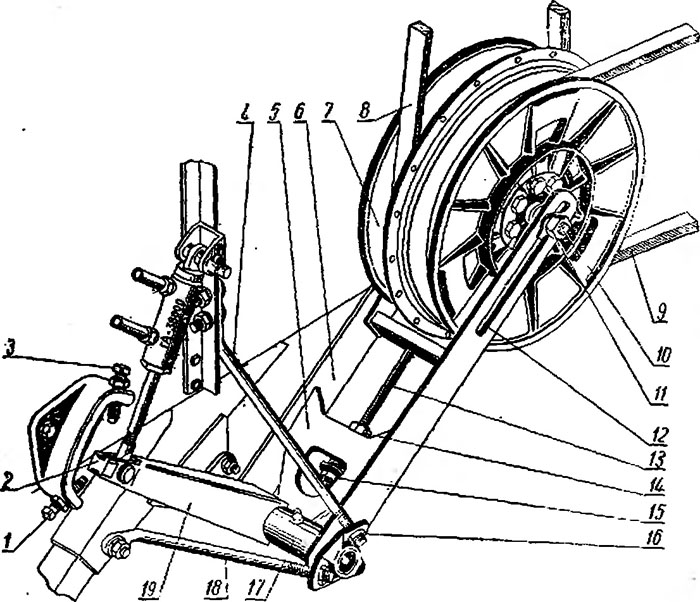

Рис. 46. Вариатор ходовой части:
1 и 3 — упорные винты; 2 — упор; 4 и 18 — растяжки; 5 — упорная косынка;
6 — вилка; 7 — диск; 5 и 9 — ремни; 10 — стяжной болт; 11, 15, 14, 16 — гайки; 12 — паз; 13 — натяжной винт; 17 — ось; 19 — рычаг.
