Редуктор мотоблока МБ5040 ЛУЧ

Редуктор

Редуктор предназначен для изменения угловой скорости при передаче вращения от ведомого шкива к колесам (культиватору).

Редуктор — цепной, состоит из правой 2 и левой 20 половин корпуса, цепей 4, 12, 19, 22, 24, входного вала 25, ручки с валом переключения 1, трех блоков звездочек 9, 13, 23, выходного вала 17.

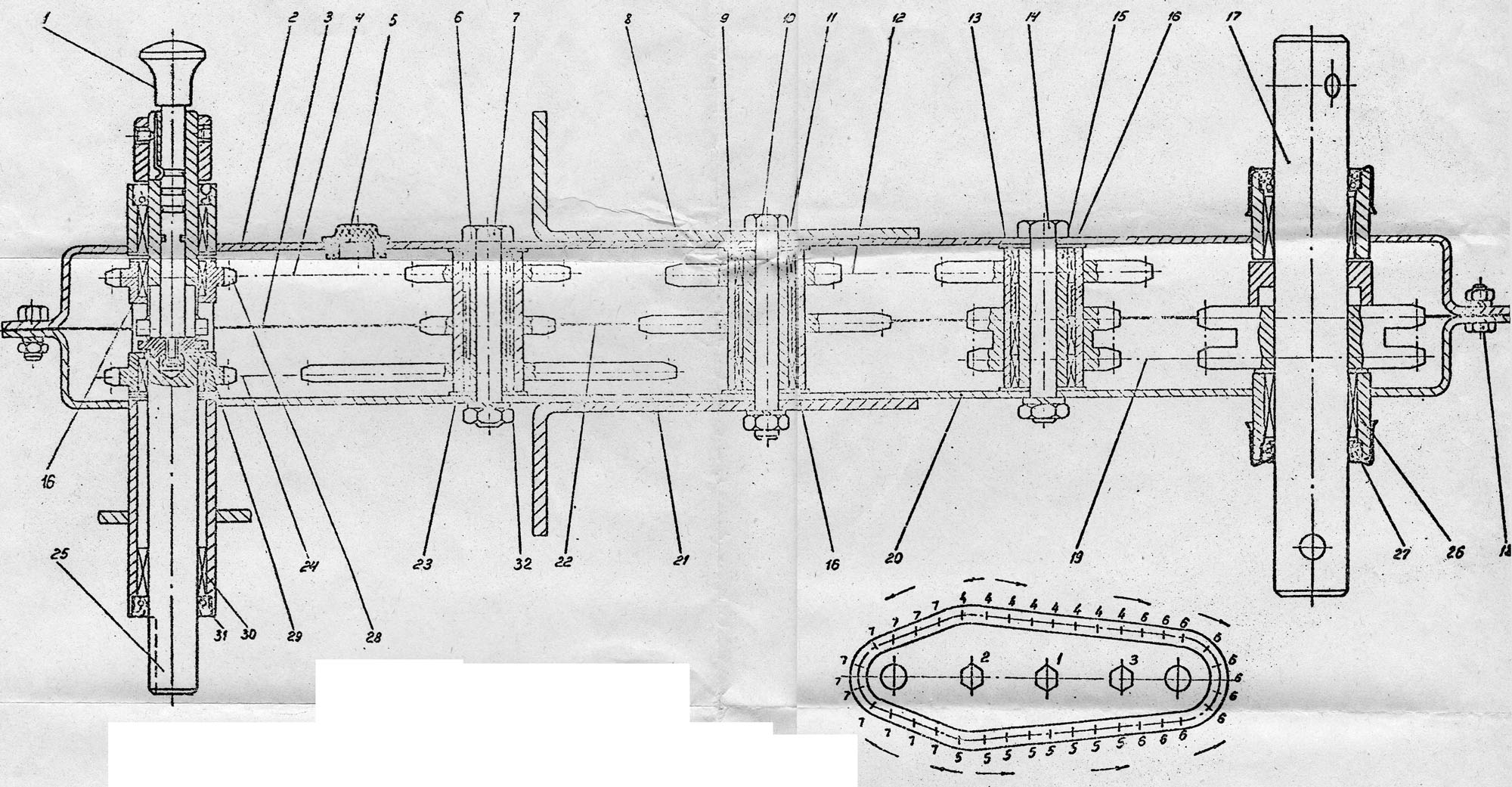

Рис. 5.9. Мотоблок. Редуктор модели РМ41. Продольный разрез:

1 — вал переключения с ручкой; 2 — половина корпуса правая; 3 — прокладка: 4 — цепь; 5 — заглушка; 6 — палец; 7 — болт; 8 — угольник правый; 9 — блок звездочек второй; 10 — болт;
11 — палец; 12 — цепь; 13 — блок звездочек третий; 14 — болт; 15 — палец; 16 — подшипник-
17 вал выходной; 18 — болт; 19 — цепь; 20 — половина корпуса левая; 21 — угольник левый;
22 цепь; 23 блок звездочек первый; 24 — цепь; 25 — вал переключения; 26 — подшипник;
27 манжета; 28 звездочка; 29 — сухарь переключения; 30 — подшипник; 31 — манжета;
32 — подшипник.
