Устройство мотоблока МБ5040 ЛУЧ





Система принудительной смазки двигателя мотоблока МБ5040 ЛУЧ







Система принудительной смазки предназначена для подачи масла в соединение шатунной шейки коленчатого вала с большой головкой шатуна. За счет центробежных сил примеси отделяются от масла. Масло поступает в соединение очищенным.

Система принудительной смазки состоит из шестерни коленчатого вала 1 (рис. 5.6), щитка 2, блока подачи масла 3, канала подвода масла 4, ниппеля 5, заглушки 7.

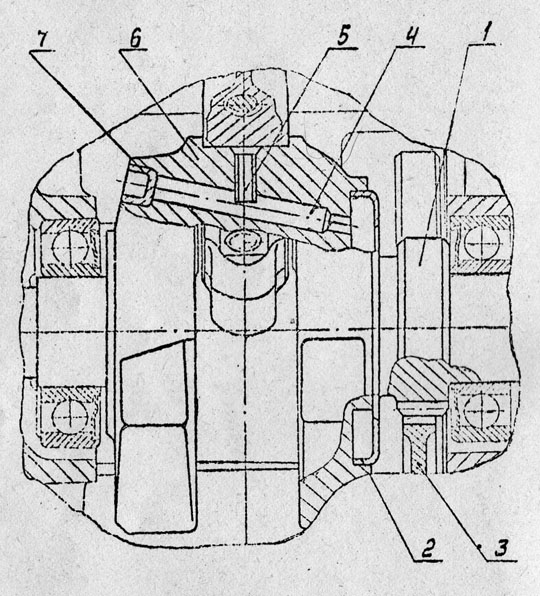

Рис. 5.6
1 - шестерня коленчатого вала; 2 — щиток; 3 — блок подачи масла 4- канал подвода масла 5 —ниппель; 6 — коленчатый вал 7 — заглушка
