Комплект поставки - Мотоблок МБ5040 ЛУЧ





3.1. 005.45.0100 Мотоблок 1 шт.



Примечания!

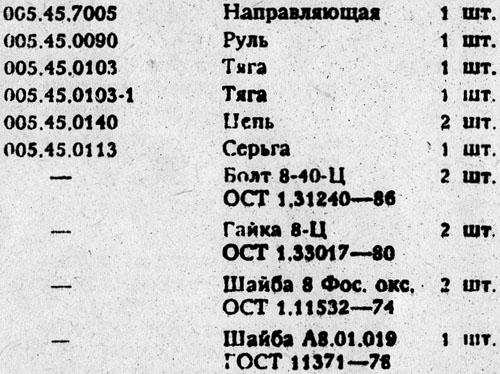

1. Нижеперечисленные детали и сборочные единицы для удобства транспортировки упакованы отдельно.

2. Детали крепления рула поворота: болты, гайки, шайбы м направляющая 005.45.7005 — приложены в инструментальной сумке.











3.2. Комплект сменного оборудования

КМБ 1.001.010 Фреза культиватора 4 шт.

КМ Б 1.002.001 Валик 2 шт.

005.45.0440 Стопор 4 ит.

КМБ 1.001.099 Удлинитель 2 шт.

Примечание. Комплект сменного оборудования может поставляться в собранном виде.

3.3. Комплект запасных частей Ремень приводной А-1180-вн IV

ГОСТ 1284.1—89 1 шт.



Кольцо уплотнительное 004,5—007,5--19-2-034 ОСТ 1.00980—80 (рис. 12.2, ЯОЗ. 13) 1 UIT.

3211-032. Кольцо уплотнительное

(рис. 12.2, поз. 14) 1 шт.

3.4. Комплект инструмента -1

005.45.0710. Сумка инструментальная 1 шт.

КМБ 1.001.001 Ключ торцевой S-2l 1 шт.

Ключ 8Х10 7811-0003 С1Х9

ГОСТ 2839—80 1 шт.

Ключ 10X12 7811-0004 С1Х9

ГОСТ 2839—80 1 шт.

Ключ 12X13 7811-0007 С1Х9

ГОСТ 2839—80 1 ШТ.

Ключ 14X17 7811-0022 С1Х9

ГОСТ 2839—80 1 шт.

Отвертка 1X6,5 7810-0928

ГОСТ 17199—88 1 шт.

Ш2615 Вороток . 1 шт.

Примечание. Допускается измененная комплектовка инструмента с обеспечением необходимого набора типоразмеров.



3.5. Руководство по эксплуатации с гарантийными талонами № 1, 2 (в чехле) 1 шт.
