КОМКОДРОБИТЕЛИ В КАРТОФЕЛЕУБОРОЧНЫХ КОМБАЙНАХ



Ряд машин оснащен приспособлениями для дробления и измельчения мягких комьев. В простейшем случае эти устройства могут состоять из расположенных близко друг к другу резиновых пальцев, ориентированных поперек главного транспортера. Задача пальцев — протолкнуть почву в зазор между планками несущего полотна. Хотя давление пальцев можно регулировать, система, тем не менее, для работы с твердыми комьями не годится.

Применяют также подпружиненный комкодробильный валок с регулируемым зазором. Цель регулировки — обеспечить зазор такой ширины, чтобы был возможен отсев максимального числа комьев без удаления клубней товарного размера. На каменистых почвах при попадании камней зазор может резко увеличиваться, что приводит к повреждениям и потере хороших клубней. При работе в таких условиях устанавливают минимальный зазор.

В автоматических картофелеуборочных комбайнах нашли широкое применение подпружиненные валки с активным приводом, способствующие как дроблению комьев, так и сепарации почвы. В некоторых специальных комбайнах система сепарации почвы базируется на «звездчатых» колесах. Все эти устройства требуют тщательной сборки для того, чтобы избежать повреждения клубней при работе на сухих почвах и в особенности при наличии камней и твердых комьев.

Сепарация камней и комьев. Следующая операция на машинах с ручной переборкой — сепарация камней и комьев, близких по размеру убираемым клубням. Это может быть сделано вручную. Картофель, камни, комья поступают на сортировочный транспортер. Операторы отбирают либо камни и комья, либо клубни — в зависимости от того, чего больше, — и помещают их на параллельный транспортер.

Частичная либо полная сепарация камней и комьев может быть реализована еще до того, как поток клубней достигнет зоны ручной сортировки. Большинство методов частичной сепарации основано на различиях между картофельными клубнями и инородными предметами.

Механизмы частичной сепарации:

— наклонный транспортер;

— транспортер с фасонной поверхностью;

— цилиндрическая щетка и поворотный транспортер.

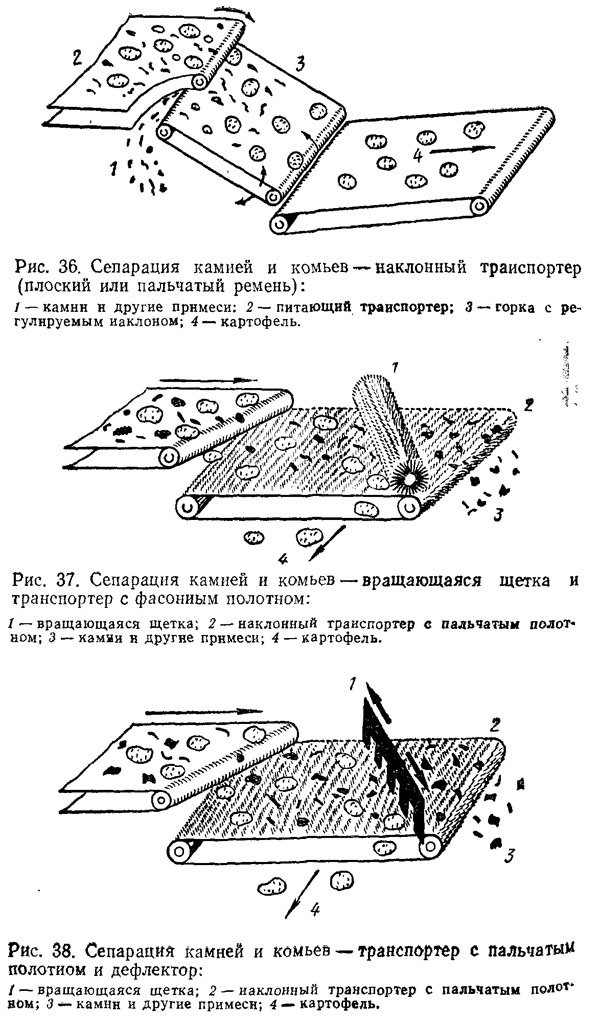

Система сепарации с наклонным транспортером (продольной горкой) особенно эффективна при работе с клубнями круглой формы (рис. 36). С элеватора клубни подаются на высокоскоростной наклонный ленточный транспортер-горку. Клубни скатываются на сортировочный транспортер, а объекты неправильной формы (камни, комья, растительные остатки) удаляются. Угол наклона горки можно установить с учетом условий уборки и типа растительных остатков и сорняков. Фасонная поверхность резиновой горки (выступы в виде пальцев) позволяет отделять чужеродные объекты с большей эффективностью, чем при использовании плоской ленты.













В некоторых сепараторах этого типа (поперечных горках) наклонный транспортер движется в направлении, перпендикулярном наклону и, соответственно, направлению потока клубней. В этом случае особенно целесообразно использовать транспортер с поверхностью, покрытой выступами в виде штифтов или шипов.

Следующие два типа сепараторов имеют подобную конструкцию и основаны на различении формы и массы объектов, переносимых сортировочным транспортером, который обычно имеет небольшой наклон в направлении, перпендикулярном движению. Поверхность резинового полотна транспортера в современных комбайнах оформляется в виде очень мелких гибких шипов, чем напоминает ежа. Камни и комья неправильной формы фиксируются на поверхности полотна и поэтому не захватываются щеткой и не отражаются дефлектором. Мелкие растительные остатки также выносятся за пределы системы. Клубни же с помощью Щеток, дефлектора и небольшого наклона полотна скатываются на сортировочный транспортер (рис. 37 и 38).

Щетки изготовлены из нейлона или подобного ему материала и снабжены устройством для регулирования высоты над поверхностью полотна транспортера. При высокой плотности потока клубней щетки обычно опускаются. Высоту щеток и скорость транспортера следует подбирать таким образом, чтобы обеспечивались как наилучшее соответствие условиям уборки, так и максимальная эффективность сепарации. Дефлектор представляет собой колеблющийся гребень с Резиновыми пальцами, наклоненный под определении углом к полотну транспортера. Высота дефлекторра над полотном, угол его наклона и интенсивность Колебаний регулируются в зависимости от количества и размера захваченных камней, а также от размера клубней. Наклон транспортера с фасонной поверхностью полотна (штифты или «еж») также можно регулировать: чем больше камней, тем меньше наклон.
