Распределители золотникового типа в гидросистеме зерноуборочных комбайнов

До мая 1974 г. в основной гидросистеме зерноуборочных комбайнов «Нива» и «Колос» применяли секционный распределитель ГА-34000В для управления семью потребителями (рис. 89): подъем и опускание хедера, подъем и опускание мотовила, изменение частоты вращения мотовила, изменение скорости комбайна, очистка сеток воздухозаборника, вибратор зернового бункера и запасная секция, предназначенная для горизонтального перемещения мотовила с гидроблокировкой, перемещения рамки валковой жатки ЖНС-6-12 при навеске ее на комбайн или управления гидроцилиндром измельчителя.

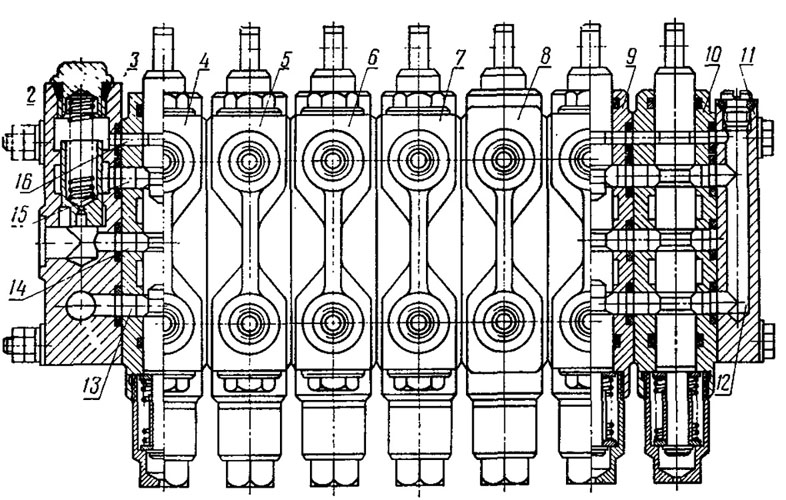

Рис. 89. Секционный распределитель ГА-34000В комбайнов «Нива» и «Колос»:
1- стяжной болт; 2 — гайка; 3 — переливная секция; 4—10 — рабочие секции; 11 — крышка; 12—16 - отверстия и каналы.









Пять секций распределителя снабжены запорными клапанами, а две секции (для очистки сеток воздухозаборника и вибратора зернового бункера) таких клапанов не имеют.

Для разгрузки насоса от давления при холостой работе гидросистемы в распределителе предусмотрен переливной клапан, гидравлически управляемый золотниками секций.

В семисекционных распределителях, устанавливаемых на комбайнах «Нива» и «Колос», до мая 1974 г. применяли рабочие секции двух типов: с двумя запорными клапанами и без запорных клапанов. Секции обоих типов имели по два отверстия для подсоединения трубопроводов от гидроцилиндров потребителей. В секциях распределителей, управляющих потребителями одностороннего действия, неиспользуемые отверстия заглушали специальными пробками с резиновыми уплотнительными кольцами круглого сечения. Наличие двух отверстий для трубопроводов позволяет к одной и той же секции подсоединять потребителей, имеющих гидроцилиндры одностороннего и двухстороннего действия. В этом случае потребитель, имеющий гидроцилиндр одностороннего действия, будет получать необходимое перемещение при управлении, если подсоединить его гидроцилиндр либо к одному, либо к другому отверстию. Благодаря этому, несмотря на различие порядка подсоединения потребителей, распределители комбайнов «Нива» и «Колос» взаимозаменяемы.

С целью сокращения трудоемкости изготовления многосекционных распределителей с мая 1974 г. введены рабочие секции с одним отверстием для подсоединения трубопроводов от плунжерных гидроцилиндров потребителей. Такие рабочие секции бывают с запорным клапаном или без него.

На комбайнах «Нива» без вибропобудителей в распределителях не устанавливают рабочую секцию для них, а на комбайнах «Колос» без измельчителей — запасную секцию. На комбайнах «Нива» и «Колос», оборудованных автоматическими регуляторами загрузки молотилки, распределители имеют на одну секцию меньше, чем на комбайнах без автоматического регулятора. Скорость в этих комбайнах изменяется автоматически или вручную с помощью специального односекционного распределителя ГА-47000А.
С введением в гидросистему всех перечисленных изменений на комбайнах «Нива» и «Колос» в зависимости от их комплектации можно устанавливать распределители восьми типов:

семисекционный ГА-34000В-10 — на комбайн «Нива» без автоматического регулятора загрузки молотилки, оборудованный вибропобудителями бункера;

семисекционный ГА-34000В-16— на комбайн «Колос» без автоматического регулятора загрузки молотилки с запасной секцией для управления гидроцилиндром измельчителя;

шестисекционный ГА-34000В-11 — на комбайн «Нива» без автоматического регулятора загрузки молотилки и вибропобудителей бункера;

шестисекционный ГА-34000В-12 — на комбайн «Нива» с автоматическим регулятором загрузки молотилки и вибропобудителями бункера;

шестисекционный ГА-34000В-14 — па комбайн «Колос» без автоматического регулятора загрузки молотилки и запасной секции;

шестисекционный ГА-34000В-17 — на комбайн «Колос» с автоматическим регулятором загрузки молотилки и запасной секцией для управления гидроцилиндром измельчителя;

пятисекционный ГА-34000В-13 — на комбайн «Нива» с автоматическим регулятором загрузки молотилки, без вибропобудителей бункера;

пятисекционный ГА-34000В-15—на комбайн «Колос» с автоматическим регулятором загрузки молотилки, без запасной секции.

Секция распределителя с запорными клапанами (рис. 90) состоит из корпуса, золотника, поршенька, пробки, пружины, стакана и дистанционной втулки.

Корпус 2 или 19 секции выполнен из высокопрочного чугуна и имеет два параллельных сквозных отверстия, в одном из которых размещен золотник 1 или 21, а в другом — обратные клапаны. Золотник в нейтральное положение устанавливает центрирующая пружина 14, опирающаяся торцами на шайбы 13 и 16. Верхняя шайба упирается в торцовую поверхность золотника, а нижняя — в стопорное кольцо 17. В связи с тем, что расстояние между наружными поверхностями шайб такое же, как и глубина расточки стакана 18, шайба одновременно упирается вверху в торцовую поверхность расточки корпуса, а внизу в торцовую поверхность расточки стакана. При перемещении золотника вверх или вниз одну из шайб удерживают торцы, либо расточки корпуса, либо расточки стакана, в результате чего пружина сжимается.

Ход золотника ограничивает дистанционная втулка 15.

Обратные клапаны шарикового типа представляют собой втулки 8, в которые установлены шарики 9 и пружины 7, прижимающие шарики к гнездам втулок. Пружины входят в отверстия пробки 6. Высота пробки и размеры втулок выполнены такими, что при полностью вкрученной пробке имеется малый зазор между торцами пробки и втулки 8. Между втулками размещен поршенек 12 с двумя толкателями. Расстояние между торцами толкателей меньше, чем расстояние между двумя шариками.

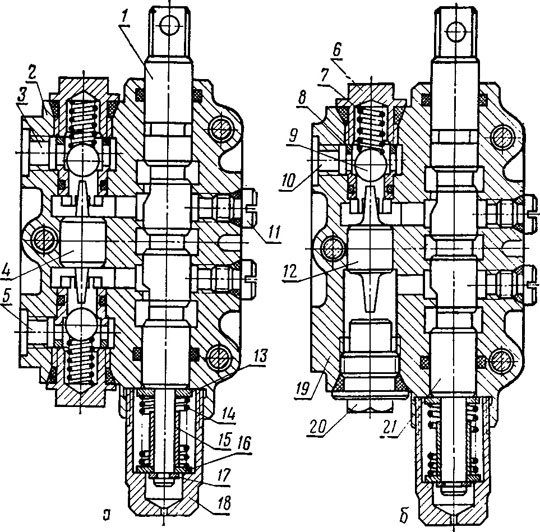

Рис 90. Рабочие секции с запорными клапанами.
с —с двумя запорными клапанами: б —с одним запорным клапаном; 1 и 21— золотники; 2 и 19 — корпуса; 3, 5 и 10 — подсоединительные отверстия; 4 и 12— поршеньки; 6' и 20 — пробки; 7 и 11 — пружины: 8 — втулка; 9— шарик; 11 — заглушка: 13 и 16 — шайбы; 15 — дна дистанционная втулка; 17 — стопорное кольцо; 18 — стакан.













Для уплотнения золотника, пробок, втулок, заглушек, а также каналов между секциями применены резиновые кольца круглого сечения.

Отверстия под золотник и поршенек шлифуют. Конусность и овальность этих отверстий не более 0,006 мм. В отверстиях иод золотник проточены две канавки под уплотнительные кольца и пять кольцевых расточек. Через крайние расточки проходят сквозные сливные отверстия 13 и 15 (см. рис. 89) всех секций распределителя, через центральную — сквозной напорный канал 14 всех секций распределителя. Средние расточки соединены отверстиями с расточками отверстия под поршенек. Сквозной канал 16 разгрузки проходит через все секции и соединен в крышке 11 отверстием 12 с каналами 13 и 15 слива. Этот канал расположен вверху секции и при нейтральном положении золотника совпадает с его верхней расточкой. В отверстии под поршенек предусмотрены еще две кольцевые расточки, соединенные трубопроводами с гидроцилиндром.

Все четыре сквозные канала уплотнены по торцам корпусов секций уплотнительными кольцами круглого сечения.

Золотник имеет пять рабочих буртиков и четыре проточки. Размеры и конфигурация буртиков и проточек соответствуют проточкам в корпусе секции.

Овальность и конусность наружной поверхности поршенька не более 0,006 мм.

Во втулках 8 (см. рис. 90) для обеспечения высокой герметичности запорного клапана кромки гнезда под шарик выполняют острыми без повреждений. Цилиндрическая и плоская поверхности, образующие кромку гнезда под шарик, в зонах до 4 мм от кромок не имеют рисок, царапин, вырывов или других механических повреждений.

Необходимая герметичность запорных клапанов обеспечена образованием шариками посадочного пояска шириной около 0,1 мм.

Уплотнение втулки в корпусе секции обеспечивают резиновые уплотнительные кольца круглого сечения. Для свободного прохода масла при сливе, когда торец поршенька упирается в кромки втулки, в конце втулки предусмотрено четыре фрезерованных паза, а для прохода масла в крайние кольцевые расточки корпуса — четыре радиальных отверстия во втулке.


Для управления потребителями двухстороннего действия в секции устанавливают два запорных клапана, а для потребителей одностороннего действия только один, который размещают со стороны выходящего наружу золотника. С другой стороны в отверстие под запорный клапан ввертывают пробку 20, являющуюся одновременно и упором для поршенька. Подсоединительное отверстие для потребителя со стороны пробки не выполняют.

Секцию распределителя без запорных клапанов применяют для потребителей, в которых герметичность полостей гидроцилиндра при нейтральном положении золотника не играет большой роли (привод клапана воздухозаборника, привод вибратора бункера). В этой секции герметичности полостей гидроцилиндра достигают перекрытием золотника.

Секция распределителя без запорных клапанов отличается от секции с запорными клапанами тем, что в ней

не устанавливают запорные клапаны, в корпусе не выполняют сквозное отверстие для этих клапанов, а золотник 3 или 7 (рис. 91) не имеет двух лысок, соединяющих при его нейтральном положении кольцевые проточки от гидроцилиндра со сливными кольцевыми проточками.

Для управления потребителями двухстороннего действия секция снабжена двумя подсоединительными отверстиями, а для потребителей одностороннего действия со стороны выходящего наружу золотника предусмотрено только одно отверстие.

В переливной секции размещен переливной клапан, который при нейтральном положении всех золотников распределителя разгружает насос от излишних давлений. В переливной секции верхний и нижний каналы 13 и 15 (см. рис. 89) соединены между собой через трубопровод с гидробаком.

Переливной клапан состоит из плунжера 5 (рис. 92) й пружины 4, размещенных в глухой расточке корпуса. Сверху пружина упирается в пробку 3.

Корпус переливной секции отливают из высокопрочного чугуна. Отверстие под плунжер шлифуют, овальность и конусность его не более 0,006 мм.

В отверстии под клапан выполнено три кольцевых расточки: иижняя — соединена с нагнетанием, средняя — сливная, верхняя — соединена с верхним каналом разгрузки, проходящим через все секции распределителя. Плунжер такой же, как и у предохранительного клапана гидросистемы комбайнов «Нива» и «Колос».

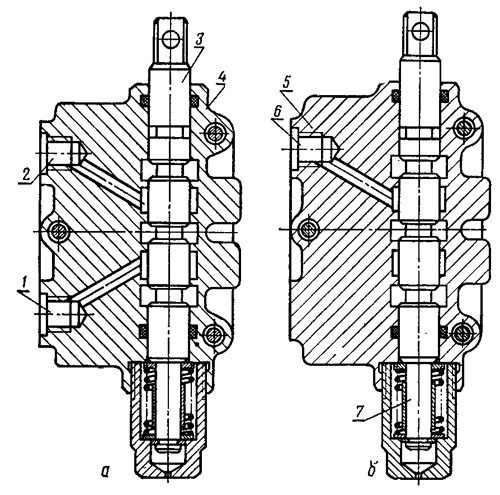

Рис. 91. Рабочие секции без запорных клапанов:
а — с двумя подсоединительными отверстиями; б —с одним подсоединнтельным отверстием; 1, 2 и б — под соединительные отверстия: 3 и 7 — золотники; 4 и 5 — корпуса.
