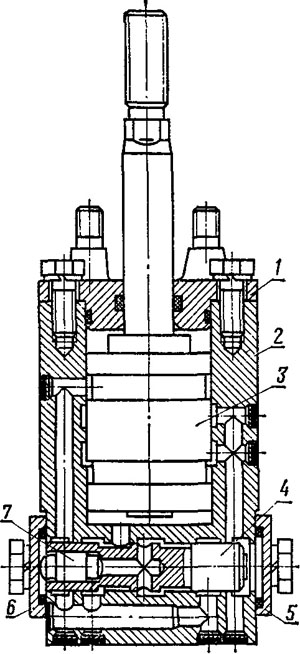

Устройство вибратора ГА-40000А (рис.
73). Он состоит из корпуса 2 с крышкой 1, поршня 3, золотника 4
с толкателем 7 и крышек 5 и 6. Диаметр поршня 50 мм, диаметр
штока 20 мм, диаметр золотника 20 мм, ход золотника 4 мм.
В стальном корпусе предусмотрено два отверстия (глухое для
поршня, сквозное для золотника), выполненных с большой точностью
и чистотой. Отверстие под поршень имеет две, а отверстие под
золотник — пять кольцевых расточек. Расточки отверстия под
поршень соединены каналами в корпусе с крайней правой расточкой
отверстия под золотник. Крайняя левая расточка отверстия под
золотник соединена осевым каналом с радиальным сверлением в
корпусе, расположенным против верхней кольцевой расточки поршня.
Средняя кольцевая расточка отверстия под золотник соединена с
угловым штуцером, через который поступает масло от насоса.
Штуцер приварен к корпусу и снабжен дроссельным отверстием
диаметром 3 мм, ограничивающим расход масла, нагнетаемого в
вибратор.
Две промежуточные расточки отверстия под золотник соединены
каналами между собой, с крайней левой расточкой и со вторым
приваренным к корпусу угловым штуцером, к которому подсоединяют
сливной трубопровод (на рис. 73 не показан). Этот штуцер не
имеет дроссельного отверстия.
Поршень выполнен вместе со штоком. Крышка прикреплена к корпусу
четырьмя болтами с пружинными шайбами. Четыре резьбовых
отверстия служат для крепления вибратора к его гнезду в зерновом
бункере. Золотник имеет две кольцевые расточки, между которыми
размещен сквозной радиальный канал, соединенный с осевым
каналом, переходящим в отверстие для толкателя.

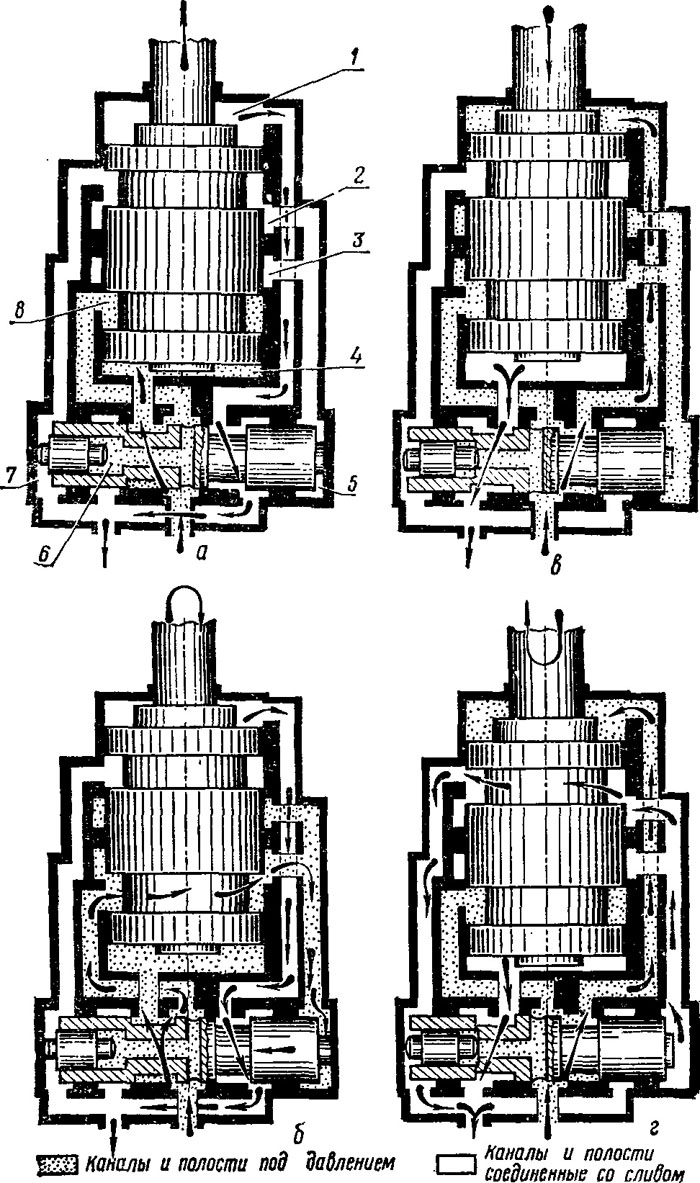

Рис 74. Схема работы вибратора.
а — г — различные положения золотника; 1, 4, 5, 7 и 8 — полосги; 2 и 3 —
проточки; 6 —камера.
При правом крайнем положении золотника
(рис, 74, а) масло от насоса по каналам попадает в нижнюю
полость 4 цилиндра. Верхняя полость 1 цилиндра соединена со
сливом. Поршень перемещается вверх. Полости 5 и 7 при этом
соединены со сливом. За счет давления нагнетания в камере 6
золотник прижат в крайнее правое положение.
В конце хода поршня верхняя проточка 2
корпуса перекрывается, разъединяясь со сливом, а проточка 3
соединяется с полостью 8, находящейся под давлением нагнетания
(рис. 74,6). Со стороны полости 5 на золотник действует давление
(нагнетание) на большую площадь, чем со стороны камеры 6.
Благодаря этому золотник перемещается в крайнее левое положение
(рис. 74, в). Масло от насоса нагнетается в верхнюю полость 1, а
из нижней полости 4 оно выдавливается на слив. Поршень
перемещается вниз. В нижнем положении поршня проточка 3
разъединяется с нагнетанием, а проточка 2 соединяется со сливом
(рис. 74, г). В этом положении золотник перемещается в крайнее
правое положение (рис. 74, а) и процесс
возвратно-поступательного движения поршня повторяется.
При движении поршня вверх проточка 3 открывается до упора поршня
в крышку. Аналогично при движении поршня вниз открывается
проточка 2 до упора поршня в корпус вибратора. Благодаря этому
при работе вибратора исключены удары поршня о корпус или крышку.
