Глава 9 ВИБРАТОРЫ ЗЕРНОВЫХ БУНКЕРОВ КОМБАЙНОВ «НИВА» И «КОЛОС»

При выгрузке влажного и засоренного зерна в бункерах зерноуборочных комбайнов могут образовываться своды, в результате чего время выгрузки увеличивается, а иногда и процесс выгрузки прекращается. Для разрушения сводообразований в бункере комбайнов «Нива» и «Колос» применяют вибропобудители, состоящие из колебательных площадок и вибраторов, действующих от гидросистемы комбайнов.

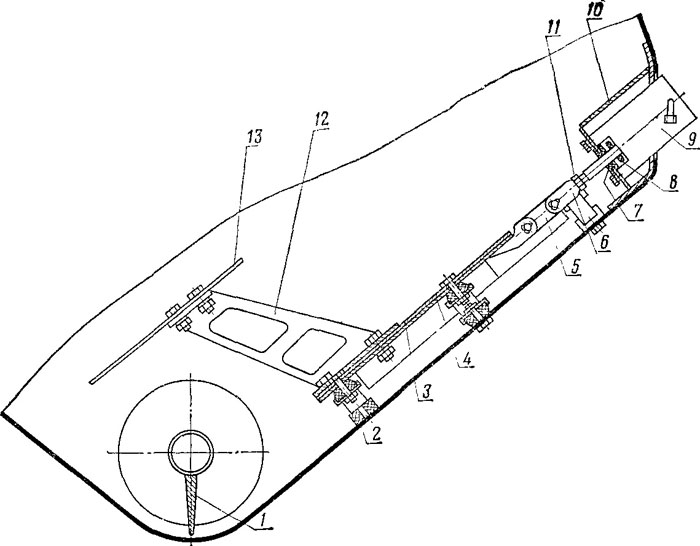

Комбайн «Нива» имеет один зерновой бункер, на задней стенке (по ходу комбайна) которого установлена колебательная площадка с двумя вибраторами (рис. 72). Бункер комбайна «Колос» выполнен в виде двух отсеков, в каждом из которых на нижней стенке, имеющей меньший угол наклона, установлена колебательная площадка с вибратором.

Колебательные площадки представляют собой металлический лист 3, выполненный по форме дна бункера (отсека). Продольные уголки 4 придают листу жесткость.

На комбайнах «Нива» с основной колебательной площадкой жестко соединена дополнительная площадка 13, размещенная над неподвижным кожухом выгрузного шнека 1. Эта площадка предотвращает образование сводов между неподвижным кожухом шнека и нижней передней наклонной стенкой дна бункера.

Колебательные площадки с вибраторами соединены промежуточными звеньями 5, с остовом бункера — резиновыми опорами 2.

Вибраторы установлены в гнездах 10. Выходящий в бункер шток вибратора уплотнен резиновой шайбой 7, которая наружной кольцевой канавкой плотно входит в корпус гнезда. На штоке шайба установлена с большим натягом. При малой величине перемещения штока (до 1,8—2,4 мм) шайба за счет упругих деформаций почти не перемещается по штоку при работе вибратора. Такое уплотнение практически исключает попадание зерна, пы-ли и половы из бункера в гнездо вибратора. Это же уплотнение предохраняет зерно в бункере от попадания на него масла, выносимого штоком вибратора при работе. Для более надежного предохранения зерна от масла между резиновой шайбой 7 и крышкой вибратора установлена отражательная шайба 8, по которой масло стекает вниз, не доходя по штоку до основной уплотнительной шайбы.
