УКАЗАТЕЛЬ ПОТЕРЬ ЗЕРНА В МОЛОТИЛКЕ

На комбайнах «Нива» и «Колос» автоматический регулятор загрузки молотилки работает вместе с указателем потерь зерна (УПЗ), который определяет величину фактических потерь зерна за молотилкой комбайна в процентах.

Прибор УПЗ нормально работает при температуре окружающего воздуха в интервале +45—10°С, относительной влажности воздуха не более 90% (при температуре 27±5°С), влажности соломенной массы убираемой культуры не более 40% и влажности зерна не более 25%.

Прибор контролирует величину потерь от 0,5 до 3%. Абсолютная погрешность измерения потерь прибором не превышает на ±0,3% действительных потерь, определенных наиболее точным методом в хозяйственных условиях эксплуатации. Дополнительная температурная погрешность прибора не более ±0,1% на каждые 10°С.

Прибор УПЗ питается от аккумуляторной батареи с напряжением 12 В, потребляемая мощность не свыше
1,5 Вт. Принцип работы его основан на сравнении количества зерна, пропорционального теряемому молотилкой комбайна, с количеством зерна, пропорционального всему обмолачиваемому комбайном в данный период времени.

Прибор состоит из пьезоэлектрических преобразователей 1 (рис. 56), регистрирующего зерно, идущее в потери, преобразователя 6 подачи, регистрирующего обмолачиваемое комбайном зерно, измерительного блока 9, показывающего прибора 2, панели и соединительных проводов. В верхней части корпуса измерительного блока размещены тумблер 10 питания «ВКЛ» и ручка И чувствительности с числовыми отметками «0, 5, 10, 20, 25».

Размеры, места установки и количество преобразователей потерь и подачи выбраны так, что количество зерна, попадающего на них, пропорционально действительной величине потерь или количеству зерна, поступающего в бункер. Преобразователи потерь зерна установлены в местах схода соломы и половы на скатной доске, а также на двух средних клавишах четырехклавишного соломотряса комбайна «Нива» или на второй и четвертой клавишах пятиклавишного соломотряса комбайна «Колос». Преобразователи подачи установлены под решетом на дне очистного стана. Каждый преобразователь имеет мембрану, соударение зерна о которую воздействует на чувствительные элементы, вызывая появление на выходе преобразователей электрических сигналов. В измерительном блоке сигналы усиливаются, суммируются и поступают на показывающий прибор. Измерительный блок и показывающий прибор установлены в кабине комбайнера.

Правильность и надежность монтажа прибора УПЗ, а также его работоспособность проверяют следующим образом. Включают питание, переводят тумблер 10 показывающего прибора в положение «ВКЛ», а ручку 11 чувствительности — в крайнее правое положение. При легком и частом постукивании одновременно по мембране одного из преобразователей потерь (соломотряса или грохота) и преобразователя подачи (решетного стана) стрелка показывающего прибора должна отклоняться. При работающей же молотилке (при максимальной частоте вращения коленчатого вала двигателя) стрелка показывающего прибора не должна отклоняться.

Если без явных и видимых причин стрелка прибора изменяет свое первоначальное положение и почти не реагирует на изменение настройки автоматического регулятора загрузки молотилки, то в местах установки преобразователей проверяют наличие рчбраций, имеющих ударный характер. Проверяют, нет ли ослаблений крепления подшипников клавиш соломотряса или крепления стрясной доски, задеваний клавиш один о другой или о боковины молотилки, задеваний удлинителя грохота о скатную доску колосового шнека и др.

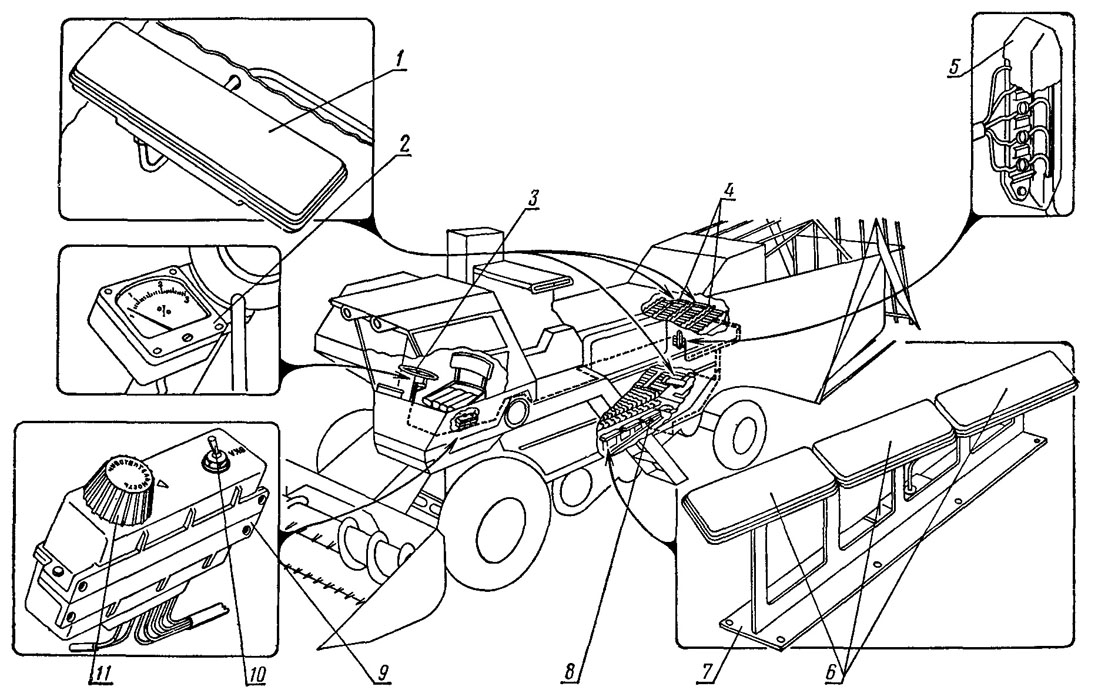

Рис. 56. Указатель потерь зерна молотилки:
1 — преобразователь потерь: 2 — показывающий прибор: 3 — рулевое колесо: 4 — клавиши соломотряса, на которых установлен преобразователь потерь: 5—разъем проводов; 6 — преобразователь подачи: 7 — кронштейн: 8 — решетный стан: 9 — измерительный блок; 10 — тумблер питания;
11— ручка чувствительности.
