Проверка исправности работы гидросистемы зерноуборочных комбайнов

Перед началом уборочного сезона следует проверить исправность работы гидросистемы Внешним осмотром убеждаются в правильности и надежности монтажа

гидроагрегатов и маслопроводов. Особое внимание обращают на надежное крепление трубопроводов и шлангов скобами, петлями, накладками и другими крепежными деталями. Трубопроводы и шланги не должны касаться острых кромок деталей или подвижных элементов узлов комбайна. В соединении трубопроводов и шлангов между собой или с гидроагрегатами не должно быть подтеканий и потений. Течи или потения устраняют дополнительным подтягиванием соединения, при этом при затяжке накидной гайки штуцер или переходник удерживают гаечным ключом.

В комбайне «Колос» проверяют натяжение ремня привода насосов. При правильном натяжении ремня провисание его верхней ветви должно быть 8—10 мм при воздействии усилия 5 кгс в середине этой ветви.

Работоспособность гидросистемы проверяют при работающем двигателе периодическим включением каждого потребителя гидросистемы, обращая внимание на следующее.

При переключении ручки распределителя на подъем или опускание жатки и мотовила или перемещении вариаторов скорости и мотовила потребители должны перемещаться плавно, без рывков, до упора и удерживаться в этом положении при возвращении кранов или золотников распределителей в нейтральное положение. Жатка должна подниматься за время не более 4 с. При подводе жидкости к вибраторам комбайнов «Нива» и «Колос» должны работать одновременно оба вибратора примерно с одинаковой частотой колебаний. При перемещении в обе стороны гидроцилиндра очистки сеток воздухозаборника комбайнов «Нива» и «Колос» клапан воздухозаборника должен перемещаться без заеданий, создавая необходимый удар в конце хода, и после этого должен оставаться прижатым к стенке воздухозаборника до тех пор, пока ручка распределителя не будет переведена в нейтральное положение. При возвращении ручки распределителя в нейтральное положение клапан воздухозаборника должен автоматически возвращаться в свое среднее положение.

На комбайнах «Нива» и «Колос» ручки распределителя под действием возвратных пружин должны автоматически возвращаться в нейтральное положение. Усилие на ручках распределителей всех комбайнов не должно превышать 6 кгс.

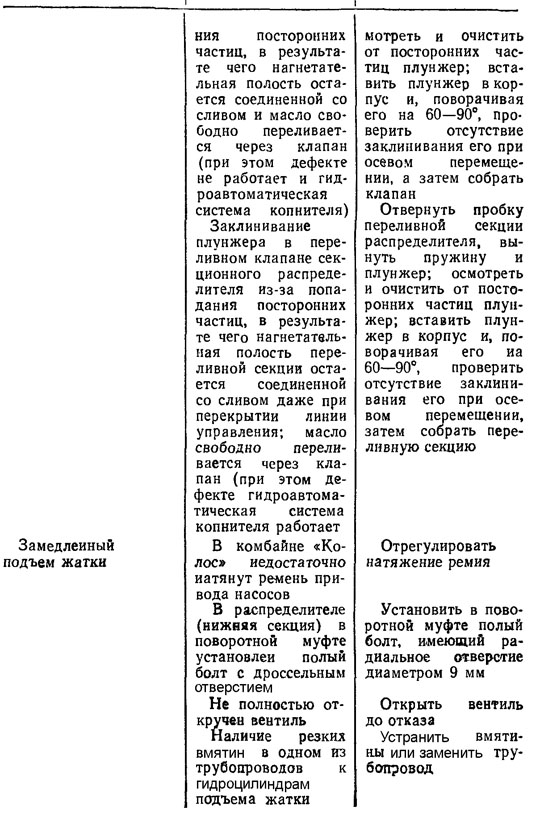

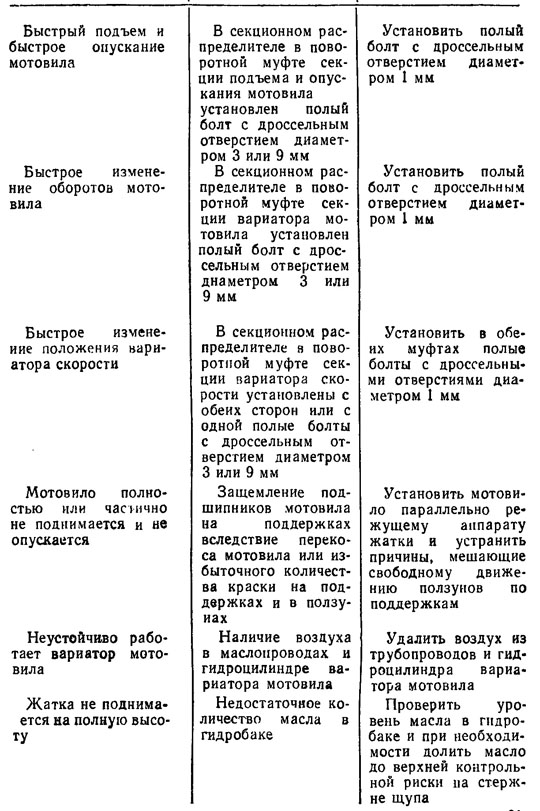

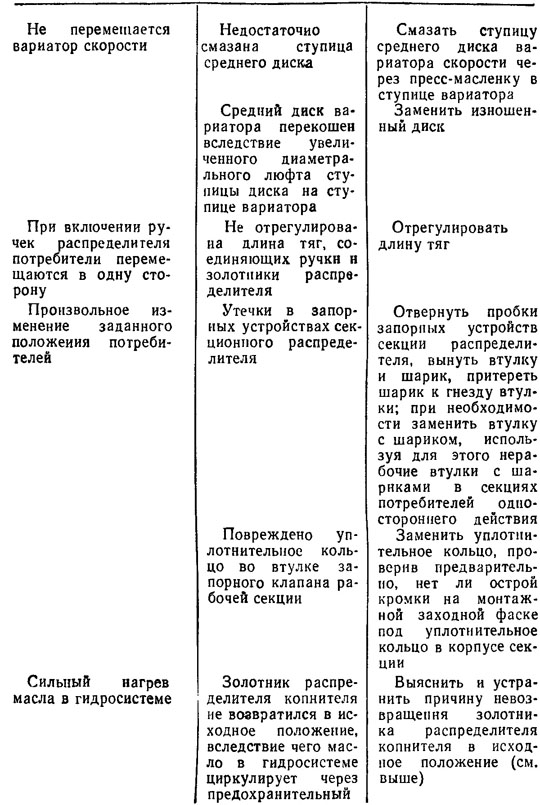

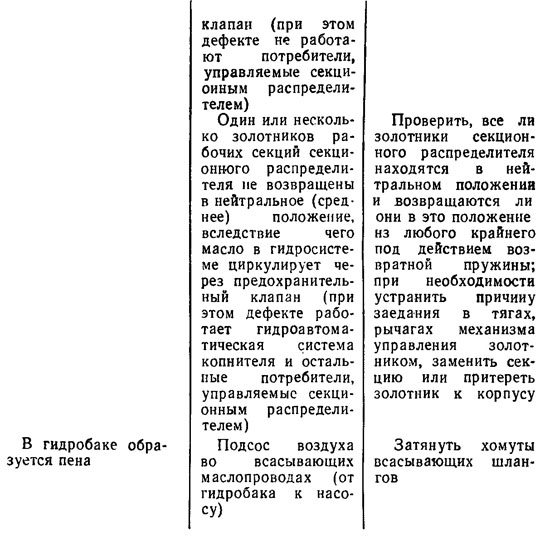

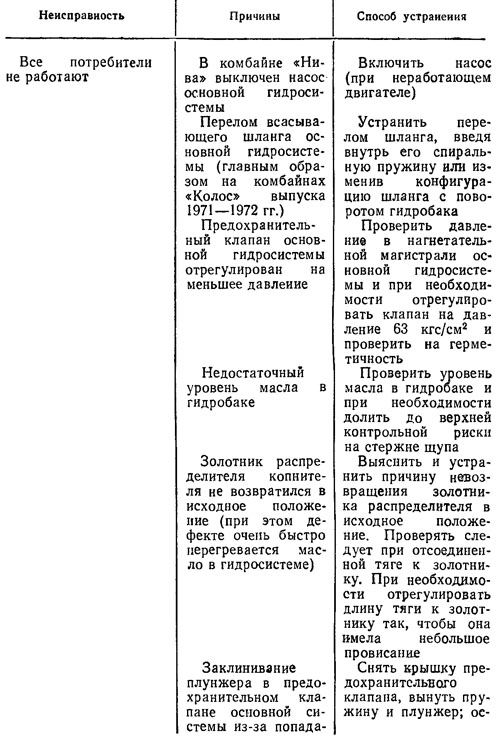

Таблица4

Основные неисправности гидравлической системы зерноуборочных комбайнов «Нива» и «Колос», их причины и способы устранения

Температура масла в гидробаке при работе гидросистемы не должна превышать температуру окружающего воздуха более чем на 35°С.

При работе потребителей в гидросистеме не должно быть сильных шумов и вибраций трубопроводов.

Устойчивость удержания потребителями заданного положения проверяют во время движения комбайна при различных положениях потребителей (жатка — в верхнем положении, мотовило — в среднем и верхнем положениях, вариатор скорости — в верхнем и среднем положениях, вариатор мотовила — при максимальных и средних оборотах). Число повторностей — не менее двух.


В течение 30 мин заметных изменений положения потребителей не должно быть.

Управляемость комбайна проверяют при работающем двигателе. Усилие на рулевом колесе не должно превышать 3 кгс. Полный поворот управляемых колес с одного крайнего положения в другое должен происходить за 4— 5 оборотов рулевого колеса.

Управляемость комбайнов «Нива» и «Колос» с гидрообъемным рулевым управлением проверяют при максимальной скорости движения на прямолинейных участках дороги и на поворотах.

Управляемость комбайнов при буксировке (при неработающем двигателе) проверяют на прямолинейных участках при движении со скоростью 5—7 км/ч, на поворотах — со скоростью, обеспечивающей безопасность движения.
