НЕСКОЛЬКО ПРАКТИЧЕСКИХ СОВЕТОВ ПО САМОДЕЛКАМ





О ЧЕРТЕЖАХ

Для того чтобы хорошо сделать интересную модель, каждый юный техник должен разбираться в несложных технических рисунках и чертежах: знать способы изображения предметов на бумаге, понимать значение чертежных линий, уметь найти нужные размеры, по которым строится модель. Необходимо также научиться правильно переносить чертежи деталей на те материалы, из которых собирается модель (картон, фанера, жесть).

При изображении предмета на чертежах пользуются главным образом тремя видами линий: контурной, осевой и пунктирной.

Форма предмета очерчивается толстой контурной линией. Внутри контура проводятся осевые линии, состоящие из тоненьких штрихов и точек между ними. Осевая линия всегда несколько выступает из контуров фигуры и делит изображение предмета на две равные половины. Пересечение двух осевых линий показывает центр данной фигуры, например окружности, прямоугольника.

Пунктирными линиями очерчивают те части предмета, которые не видны при данном его положении. Этой линией пользуются также в тех случаях, когда надо показать места сгиба деталей под тем или иным углом.

Для выполнения несложных чертежей юный техник должен иметь карандаш, чертежную линейку, угольник и циркуль (можно . пользоваться так называемой «козьей ножкой»).

Приведем несколько примеров вычерчивания некоторых деталей, встречающихся в поделках.

1. Предположим, нам надо вырезать
из фанеры широкое кольцо, которым закрывается смотровое стекло в большом калейдоскопе.

На чертеже указаны размеры кольца: его внешний диаметр (на чертежах диаметр обозначается значком 0) равен 170 миллиметрам, а внутренний — 60 миллиметрам. *

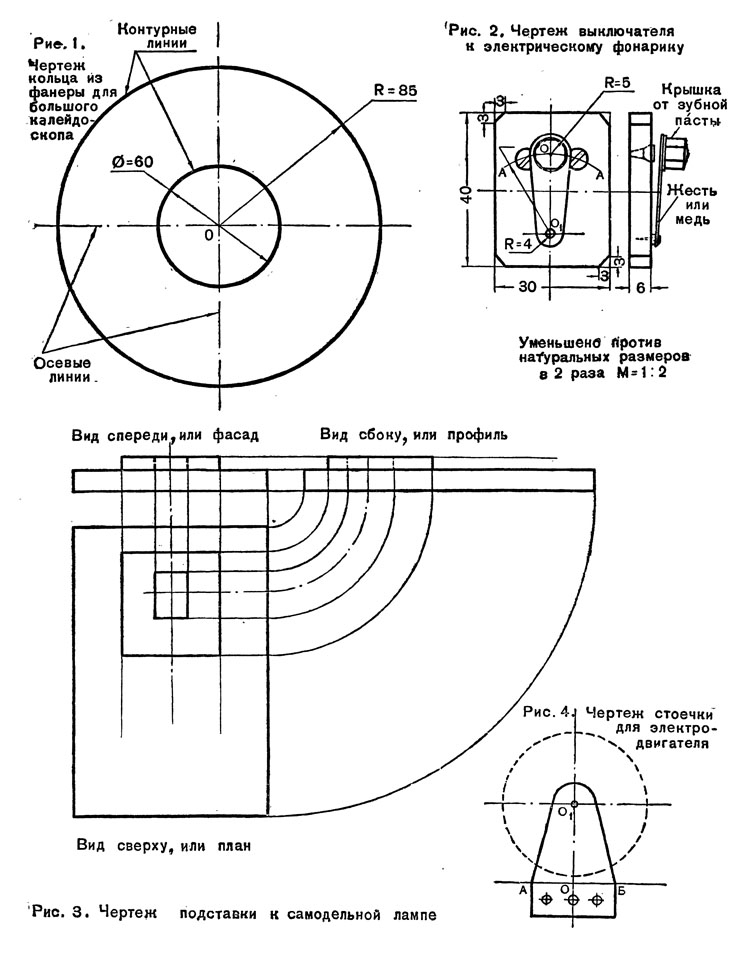

На хорошо отшкуренной фанерной дощечке проведем карандашом две осевые линии под прямым углом друг к другу (рис. 1). Пересечение средних штрихов этих линий даст нам центр — О. Из этого центра проводим циркулем две окружности радиусом 30 и 85 миллиметров. Их следует несколько раз обвести карандашом, чтобы было видно, что это линии контура кольца. Так на фанерной дощечке мы получим чертеж кольца, которое затем выпиливается лобзиком.

2. Сделаем чертеж маленького выключателя для лампочки электрического фонарика, описанного на странице 5.

Величина дощечки переключателя, судя по размерам батарейки и всего фонарика, не должна быть больше обычной спичечной коробки.

Чтобы яснее представить на чертеже устройство приборчика, начертим его вид спереди и сбоку. Вначале проводим две осевые линии под прямым углом друг к другу (рис. 2). От центра (пересечение осевых линий) сделаем пометки вверх и вниз по 20 миллиметров, а вправо и влево по 15 миллиметров. Если теперь по этим пометкам проведем линии, получим прямоугольник размером 30 X 40 миллиметров.

Так как мы сделали чертеж в натуральную величину, остается лишь перевести его через

копировальную бумагу на фанеру и, выпилив лобзиком прямоугольную дощечку, расположить на ней все остальные части выключателя.















Чертеж металлической пластинки сделаем здесь же, внутри прямоугольника. Для этого по вертикальной осевой линии отложим от нижней стороны прямоугольника 8 миллиметров и из этой точки циркулем проведем небольшую дугу радиусом 20 миллиметров. Дуга эта на рисунке 2 показана тонкой пунктирной линией. В пересечении ее с осевой линией получим точку О. Из этой точки проведем окружность радиусом 5 миллиметров.

Из центра Oi проведем еще одну маленькую окружность радиусом 4 миллиметра. Затем по линейке соединим их двумя касательными и получим чертеж всей металлической пластинки. По этому чертежу из жести или тонкой меди вырежем ножницами настоящую пластинку выключателя. Головки шурупов Б и В вычерчиваются маленькими окружностями на той же дуге, где лежит центр О, справа и слева от него.

Как начертить боковой вид выключателя, хорошо видно из рисунка. Вид сбоку позволяет еще отчетливее представить себе устройство всего выключателя. Здесь показаны толщина дощечки, расположение шурупов Б и В и положение гвоздика, на котором укрепляется металлическая пластиночка.

3. Разберем чертеж деревянной подставки для самодельной электролампы (рис. 3).

Подставка состоит из двух толстых дощечек, наложенных одна на другую. В верхней дощечке сделан прямоугольный вырез для установки вертикальной стойки лампы.

Чертеж подставки надо делать на обычном листе писчей бумаги в натуральную величину. Порядок выполнения чертежа точно такой же, как и для выключателя, описанного перед этим.

Вначале по размерам, указанным на рисунке 2, сделаем чертеж собранной подставки спереди, сверху и сбоку. Это помогает хорошо видеть деталь со всех сторон и правильно ее собрать. Первые два вида всегда чертятся в левой стороне листа, один под другим, и связаны одной осевой линией. Вид сбоку получится, если соответствующие контурные линии первых двух чертежей продлить до пересечения (рис. 3).:
Выполнив чертеж, обведите затем контуры жирной линией. Вырез на верхней дощечке, там, где он не может быть виден, покажите пунктирной линией. Размеров на чертеже, сделанном в натуральную величину детали, ставить не надо, а если размеры уменьшены вдвое, указывают масштаб 1 : 2.

Готовый чертеж переносится на Соответственной величины дощечки.

При выпиливании частей подставки необходимо сверять их размер с изображением на бумаге.

4. На страницах 30—33 дано описание самого простого электродвигателя. Разберем способ перенесения чертежа стоечки для якоря двигателя (рис. 4) на кусочек старой чертежной линейки из пластмассы.

Высота стоечки зависит от диаметра якоря потому, что верхнее маленькое отверстие стоечки служит подшипником для оси.

Это осевое отверстие надо разметить так, чтобы якорь при вращении не задевал за дощечку, на которой установлен двигатель.

На листе бумаги тонкой линией начертите окружность таким же радиусом, каким вычерчивалась пластина для якоря, то-есть радиусом 18 миллиметров (рис. 2, стр. 31). По вертикальной оси окружности (рис. 4) от центра отметим вниз расстояние в 20 миллиметров, то-есть на 2 миллиметра больше, чем радиус якоря. По этой отметке (точка О, рис. 4) на оси проведем небольшую горизонтальную линию. От точки О влево и вправо отметим по 10 миллиметров и получим точки А и Б. Это будет нижняя часть стоечки. Из’ точки Oi радиусом 5 миллиметров начертим окружность. Затем по линейке проведем две касательные, соединяющие точки А и Б с этой маленькой окружностью. Получим чертеж стоечки.

Но чтобы укрепить стоечку на доске, в ее нижней части надо вычертить прямоугольник высотой, равной толщине доски, на которой собирается двигатель. В прямоугольнике надо разметить три отверстия для винтиков. Чертеж стоечки готов.

Вырежьте его и, наклеив на кусок Старой чертежной линейки, выпилите по контурам. В центрах окружностей проколите или прожгите небольшие отверстия. После этого сгладьте края стоечки напильником с мелкой насечкой.
