САМОДЕЛЬНЫЕ МОДЕЛИ ВЕТРОДВИГАТЕЛЕЙ С САМОДЕЛЬНЫМ ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ


Многим ребятам хотелось бы во время летних каникул установить в пионерском лагере ветродвигатель, который смог бы качать воду, привести в движение небольшую динамомашину. Возникает вопрос, каким должен быть ветродвигатель, какой системы следует избрать его конструкцию?

Ниже мы даем описание трех моделей ветродвигателей: виндротора, двигателя с двухлопастным воздушным винтом и ветряка с многолопастным колесом. Их можно привести в действие при помощи небольшого комнатного вентилятора.

Установите в кабинете физики или в пионерской комнате стенд с действующими моделями трех основных видов ветродвигателей, сравните их между собой, выясните хорошие и плохие стороны их конструкции и решите, какой именно большой ветряк можно установить летом в пионерском лагере. Изучите его качества на модели и приступайте к подготовительной работе еще в зимние месяцы: почитайте литературу, а кто имеет возможность, посетите специальный институт-станцию в Перове и поговорите с его работниками

о постройке большого двигателя. В зимние месяцы можно также выполнить основные чертежи и заготовить некоторые основные детали в школьных мастерских.

Так, начиная с небольших моделей, можно перейти к строительству настоящего, большого ветродвигателя в летние каникулы.

Для стенда с моделями ветродвигателей, (рис. 1) можно использовать старую чертежную доску, которая будет служить площадкой. На одном конце ее поставьте самодельный комнатный вентилятор, который работает на двигателе с пятиполюсным
якорем (рис. 1). Напротив него установите три небольшие модели ветродвигателей.

Порядок изготовления стенда с моделями ветродвигателей рекомендуем такой:

1. Приготовьте из чертежной доски или фанеры и брусков большой щит размером 80 X 60 сантиметров.

2. Три модели ветродвигателей: виндротор, двигатель с двухлопастным винтом и ветряк с многолопастным колесом — сделайте по чертежам и рисункам. Испытайте их при небольшом ветре.

3. Изготовьте лопасти для самодельного вентилятора по рисунку 2 и припаяйте их к оси пятиполюсного двигателя.

4. Испытайте двигатель с лопастями. Установите его на стенде (рис. 1). Расставьте модели ветряков. Работающий вентилятор приведет их в движение.

Даем некоторые краткие указания к устройству моделей ветродвигателей.

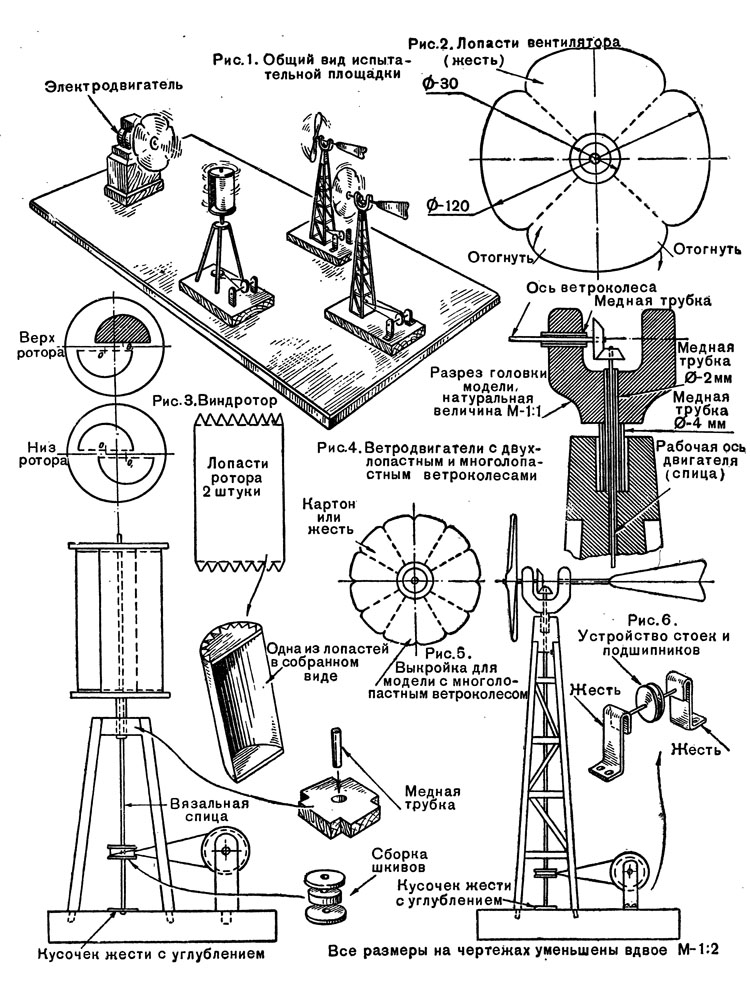

На рисунке 3 показан общий вид и детали модели виндротора. Это ветряной двигатель, состоящий из двух пустотелых полуцилиндров. Они закреплены на двух кругах, установленных на вертикальной оси. Полуцилиндры служат лопастями двигателя и поставлены так, что ветер ударяет то в один из них, то в другой, заставляя вращаться круги вместе с осью. Круги выпиливают из миллиметровой фанеры или вырезывают из толстого картона. На рисунке 3 показано, как располагаются полуцилиндры на верхнем и нижнем кружках. Место для одного из них заштриховано на кружке, служащем верхом ротора. Расчерчивать положение лопастей на кружках следует точно по этому рисунку, где центры полуцилиндров помечены буквами О и О1. Чертежи даны
в уменьшенном виде. Для устройства модели их надо увеличивать в два раза.

Заготовив кружки, сделайте полуцилиндры. Лопасти их вырезают из плотной, чертежной бумаги и приклеивают зубчиками к полукружкам из картона. Сборка одной из лопастей модели показана на рисунке отдельно.

Два полуцилиндра приклейте к верхнему и нижнему кружкам пустотами друг к другу.

Полученный ротор насаживается на обыкновенную вязальную спицу (смотрите общий вид модели).

Спица с ротором вставляется в отверстие небольшой деревянной площадочки, а площадочка приклеивается к четырем реечкам. Реечки-столбы установите на дощечке так, чтобы ротор легко вращался. В центре площадки плотно вставлен отрезок медной трубочки, а внизу на дощечке ось упирается острием в кусочек жести с углублением. Установка шкивов на оси ротора и на особых стоечках понятна из рисунка общего вида. Модель виндротора работает даже при небольшом ветре. Об устройстве настоящей самодельной ветроэлектростанции с двигателем такого типа почитайте в книге «Техническое творчество» (см. список рекомендуемой литературы в конце книги).

На рисунке 4 показано, как сделать самую быстроходную модель ветродвигателя с двухлопастным воздушным винтом.

Головка ветродвигателя делается из дерева
или полоски железа с двумя выступами. В одном выступе укрепляется ось небольшого деревянного пропеллера, а в другом — хвост двигателя, поворачивающий воздушный винт против ветра.

Вращение винта передается основной оси при помощи двух конических шкивов, которые надо тщательно подогнать друг к другу. Можно устроить эту передачу при помощи двух маленьких колесиков от часового механизма. Чтобы показать нагляднее конструкцию вращающейся головки двигателя, на рисунке дан отдельно разрез ее в натуральную величину. Если хорошо подобрать медные трубочки-подшипники и сделать передачу Шкивами или шестеренками, модель будет хорошо работать.

Установка головки с воздушным винтом и хвостом на мачте из реечек понятна из рисунка — общего вида данной модели (рис. 4). По рисунку 5 вырежьте из тонкого картона или из жести многолопастное воздушное колесо. Если его прикрепить к оси вместо двухлопастного винта, получите новую модель тихоходного двигателя, работающего при небольшом ветре. Ветродвигатель с винтом, состоящим из двух лопастей, значительно быстроходнее, но он работает лишь при сильном ветре и часто требует небольшого начального толчка, чтобы начать вращаться.

Устройство стоек-подшипников из жести для шкивов передачи показано на рисунке 6.
