САМОДЕЛЬНАЯ МОДЕЛЬ ПЛАВАЮЩИХ ЛЫЖ

Редкая модель доставляет столько удовольствия юному конструктору, как красивая, плавно рассекающая воду модель крейсера, миноносца или глиссера с воздушным винтом.

Однако постройка крупных моделей с двигателями требует сложных расчетов и точной, почти ювелирной работы над корпусом судна. Это занятие под силу лишь старшим школьникам.

Ниже дается описание небольшой модели плавающих лыж с маленьким двигателем и воздушным винтом. Построить такую модель может всякий юный техник, тем более, что у читателя этой книги уже сделан небольшой электродвигатель, где в качестве статора установлен маленький дугообразный магнит. Его можно использовать для этой модели.

Перед вами на рисунке модель, которая Держится на воде при помощи двух пустотелых лыж. Обе лыжи соединяет небольшая дощечка в виде мостика. На ней установлены две фигурные стойки из фанеры. Они поддерживают небольшую деревянную площадочку, на которой укреплен двигатель. Статор двигателя — расположенный горизонтально обычный дугообразный магнит.

На ось якоря плотно насажен небольшой воздушный винт, напоминающий пропеллер самолета. Внизу на дощечке прикреплены две батарейки от карманного фонаря.

Соедините тонким проводом щетки двигателя с батарейками. Воздушный винт придет в движение, и модель поплывет по воде.

Самое трудное в этой модели — устройство лыж. Каждая из них собирается иа двух

шпангоутов (рис. 2) и двух деревянных брусочков по краям (юные кораблестроители называют их бобышками).

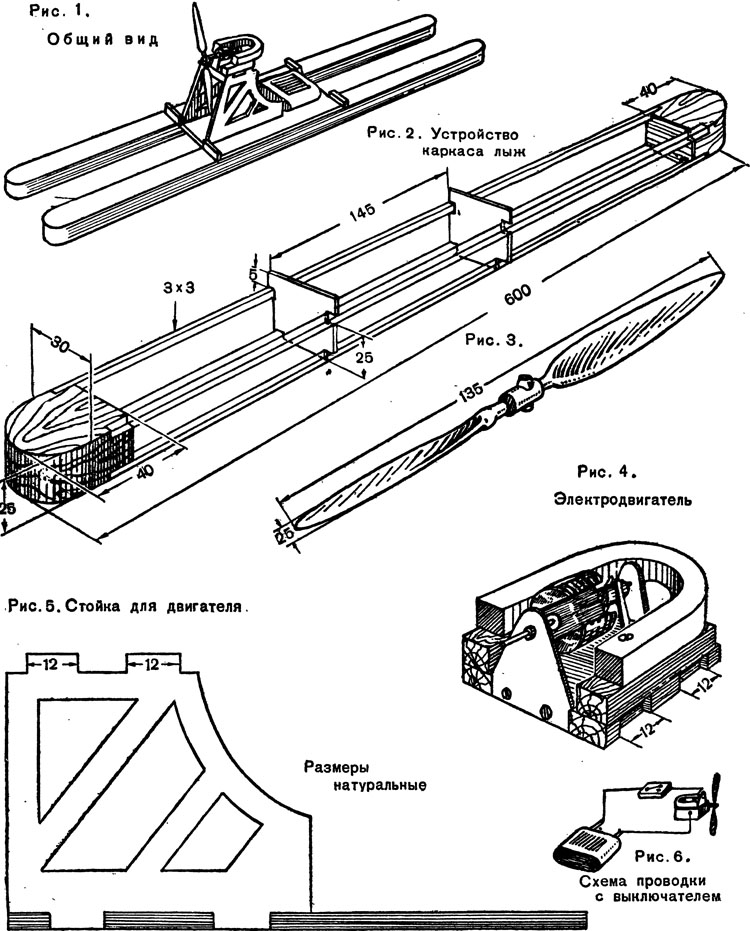

На чертеже показаны натуральные размеры бобышек. Они делаются из сухой сосновой планочки. Шпангоуты выпиливаются из тонкой миллиметровой фанеры по указанным размерам. Бобышки и шпангоуты соединяются густым столярным клеем при помощи тоненьких сосновых реечек, для которых в шпангоутах и бобышках вырезаются углубления (рис. 2). Остов каждой лыжи, после того как высохнет клей, обтягивается плотной бумагой, которая затем покрывается несколько раз тонким слоем масляной краски или нитрокраской. Воздушный винт сделайте из деревянной планочки по рисунку 3.

Стойки, поддерживающие деревянную

площадочку с двигателем, выпилите из фанеры. Чертеж их можно перевести прямо на фанерную дощечку с рисунка 5 при помощи копировальной бумаги и карандаша.

Как сделать подставочки под электрический мотор, показано на рисунке 4. В качестве статора использованы небольшие постоянные магниты от репродуктора или из школьного набора «Юный электроконструктор». ,

Устройство остальных деталей и сборка всей модели ясны из рисунков.

На нижней площадке, где расположена батарейка, можно установить небольшой выключатель, какой вы устанавливали в фонарике. Поворотом ползунка вы сможете включить мотор.

Схема соединений батареи с двигателем и установка выключателя дана на рисунке 6.
