САМОДЕЛЬНЫЙ АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ЛАМПОЧЕК

Мы с вами сделали два простых электродвигателя: один простого устройства, второй посложнее — с трехполюсным якорем.

,Он получился значительно лучше. Едва вы подключили его щетки к трансформатору, как двигатель начал работать.

Якорь двигателя, если подсчитать, дает не менее 700—800 оборотов в минуту. Это уже настоящая маленькая машина. Теперь вы можете использовать ее для электрифицированной стенгазеты: сделать автоматический переключатель лампочек.

Для этого понадобятся электродвигатель с трехполюсным якорем, который вы сделали, механизм от старого будильника или испорченных часов-ходиков, полоски меди, немного провода и несколько дощечек.

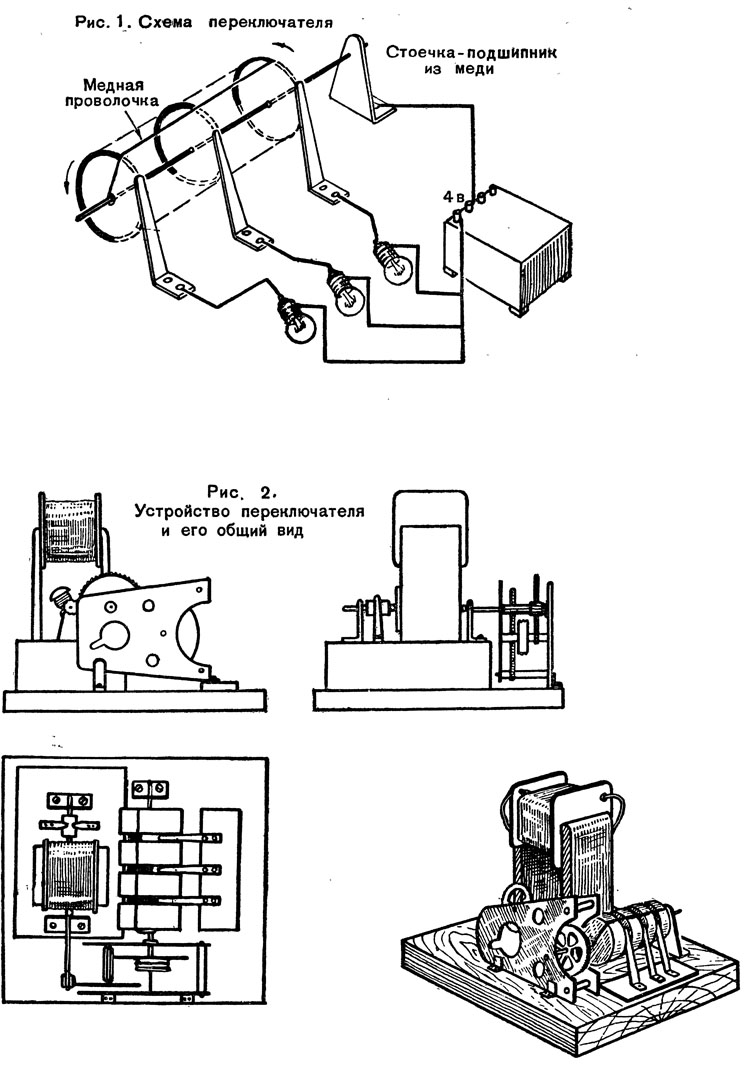

Конструкция и схема переключателя показана на рисунках 1 и 2.

Механизм будильника укреплен на дощечке. На его главную ось плотно насажен деревянный валик с вырезами. В углублениях валика помещаются тонкие медные полоски различной длины. Эти полоски будут служить своеобразными выключателями, если их присоединить к понижающему трансформатору и связать с лампочками.

Как видно из рисунка, против каждого выреза валика установлена тонкая, упругая щеточка, от которой ток идет по проводу к отдельной лампочке. Щеточек должно быть такое же количество, сколько лампочек в световой установке.

Щеточки легко скользят по медным плас-тинкам, валика. Чем короче пластинка, тем меньшее количество времени будет гореть лампочка.

Так, подбирая постепенно длину полосок на валике, можно заставить каждую лампочку зажигаться в определенное время и регулировать продолжительность ее горения.
Вначале может показаться, что достаточно надеть на ось двигателя деревянный валик с полосками, установить щетки, йодсоеди-нить лампочки — и автомат готов.

Но если мы так сделаем, валик будет вращаться чересчур быстро. Ведь нацг двигатель дает без нагрузки 700 — 800 оборотов в минуту, и лампочки стенгазеты начнут слишком часто мигать.

Как же замедлить движение оси двигателя? Здесь нам поможет механизм будильника. Шестеренки его установлены так, что можно замедлить или ускорить движение главной оси. Если на ось электродвигателя насадить самую маленькую зубчатую шестеренку, связав ее с большой шестеренкой механизма будильника,- то главная его ось (она обычно вращает стрелки часов) будет очень медленно поворачиваться. А это замедленное движение можно легко использовать. На ось насадите деревянный валик с полосками. Щеточки станут медленно ползти по пластинкам валика, и лампочки на стенде будут постепенно гаснуть и вновь зажигаться одна за другой.

Как видно из схемы (рис. 1), на валике сделано три углубления, а к каждой из трех щеток можно подвести провода от одной или двух соседних лампочек. Следовательно, зажигаться и гаснуть будут или одна лампочка за другой, или сразу две соседние лампочки.

Советуем придерживаться следующего плана при изготовлении автоматического переключателя:

1. Разберитесь в схеме и в распределении деталей автомата по рисункам.

2. Найдите механизм старого будильника и познакомьтесь с его устройством.

3. Сделайте небольшой деревянный валик из круглой палочки с тремя углублениями.

4. Поместите медные полоски в углублениях валика. Под полоски заложите медную проволочку (рис. 1) и выведите ее концы наружу. Полоски отшлифуйте маленьким напильником, надфилем, и закрепите мелкими гвоздиками.

5. Установите валик на дощечке, поместив один конец его оси в стойке-подшипнике из меди.

6. Привинтите к дощечке три медные упругие щеточки так, чтобы каждая из них лег-кЪ скользила по своему желобку на валике.

7. К оси двигателя припаяйте небольшую шестеренку (часовщики называют ее «цвинкой»).

8. Установите двигатель на дощечке по рисунку 2 так, чтобы цвинка находилась против большой шестеренки механизма будильника. Проверьте, вращает ли двигатель валик.

9. Сделайте проводку по схеме и соедините с лампочками стенгазеты.

Готовый автоматический переключатель лучше установить за щитом газеты так, чтобы его не было видно. Переключатель можно приспособить и к другим вашим самоделкам, где будут установлены лампочки. Это может быть светящийся лозунг, карта электростанций нашей страны и т. д.
Если у вас не найдется под рукой механизма будильника или старых часов-«ходи-ков», можно воспользоваться отдельными зубчатыми колесиками и шестеренками, которые легко найти среди «технической мелочи», имеющейся у каждого юного техника.

В этом случае, хорошо разобравшись в схеме и рисунках автоматического переключателя, вы сможете самостоятельно собрать его по-своему. Только для этого вам придется сделать самому чертежи, исходя из имеющихся у вас шестеренок, да придумать и сделать соответствующие стойки для валика с медными полосками и якоря электродвигателя.

Если вы хорошо уяснили, как получается уменьшение оборотов электродвигателя посредством соединения маленькой шестеренки (цвинки) на оси мотора и большой шестерни уа оси деревянного валика, вы легко построите переключатель своей конструкции. Самое важное — обеспечить легкий ход валика и оси якоря двигателя, что достигается установкой подшипников из тоненьких медных трубочек или маленьких шарикоподшипников.
