САМОДЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ ЗВОНОК И ЭЛЕКТРОСИРЕНА

Кому из ребят не знаком электрический звонок? Вот вы подходите к своей квартире, нажимаете кнопку у двери, и в то же мгновение электрический звонок извещает о вашем приходе. Такой же электрический звонок установлен и в телефонном аппарате.

Трудно назвать область техники, где не применялся бы теперь этот маленький умный приборчик.

Чтобы лучше уяснить себе устройство электрического звонка, сделаем его своими руками.

Сердцем обыкновенного электрозвонка является электромагнит. Если намотать на большой железный гвоздь 2—3 слоя изолированной проволоки и пропустить по ней ток, сердечник будет притягивать к обоим концам мелкие железные предметы. Это простейший электромагнит. Прекратите подачу тока, и сердечник сразу же потеряет свои магнитные свойства. На этом свойстве электромагнита и основано действие электрического звонка. Кроме электромагнита, важную роль в механизме звонка играет прерыватель, который автоматически включает и выключает ток.

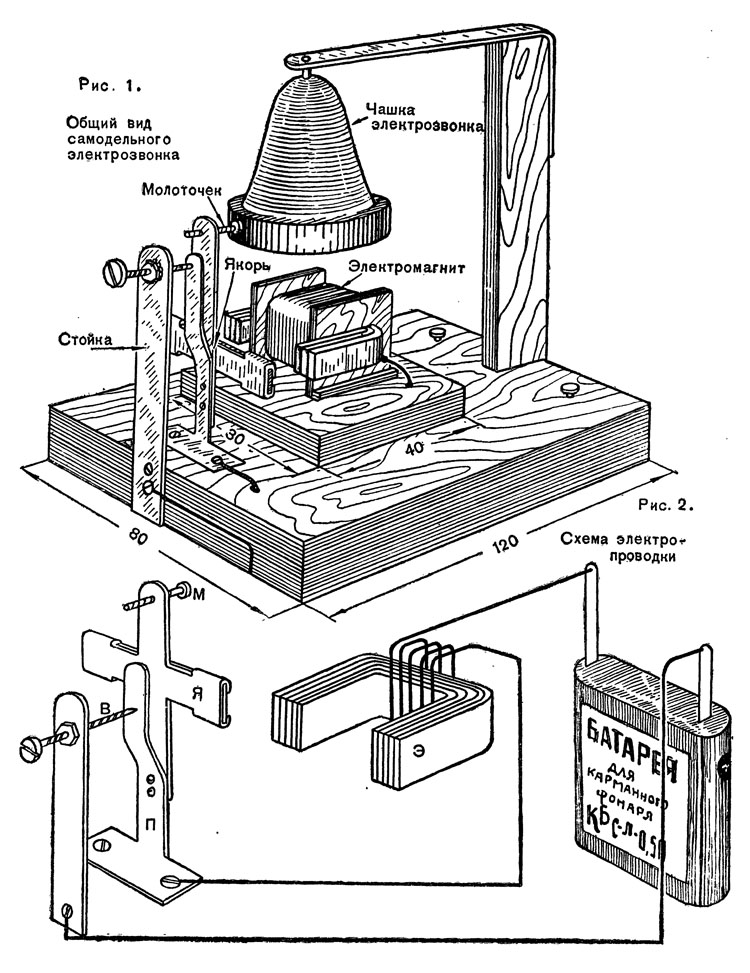

Наш электрический звонок потребует ток напряжением 4 вольта. Его основные части: электромагнит, якорь, молоточек, чашка, стойка с регулировочным винтом и общий вид — показаны на рисунке 1. Схема звонка изображена на рисунке 2. Против полюсов электромагнита Э расположен якорь Я. Он прикреплен к упругой пластинке П, а к ней прикасается регулировочный винт В. Когда ток пойдет по обмотке электромагнита, сердечник притянет к себе якорь. Молоточек ударит о край чашечки звонка. Вместе с якорем отойдет от контактного винта В и пластинка П. Электрическая цепь в этом месте разомкнется, и сердечник размагнитится. Затем

под действием упругой пластинки якорь возвратится в свое первоначальное положение, пластинка П снова коснется регулировочного винта, и электрическая цепь замкнется. По обмотке сердечника пойдет ток, и молоточек снова ударит по чашке звонка.

Теперь приступим к изготовлению деталей электрического звонка и его сборке.

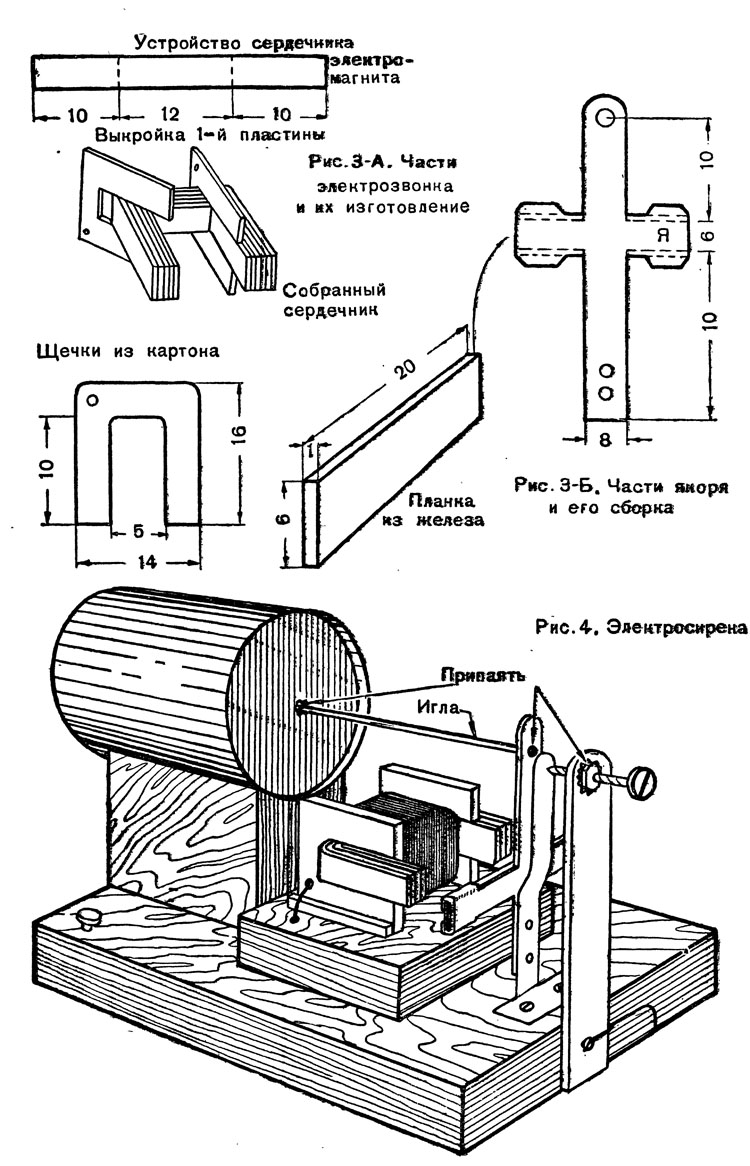

Сердечник электромагнита (рис. 3-А) делается из 14 полосок тонкой жести. Ширина их 5 миллиметров. Первую полоску согните скобочкой по пунктирным линиям. На нее накладывайте вторую полоску жести, обжимая ее плоскогубцами. Концы второй скобки обрежьте, равняя их по первой. Так накладывайте полоску за полоской, пока не образуется сердечник, изображенный на рисунке. Чтобы скобки не рассыпались, прокладывайте между ними бумажные полоски, смазанные клеем.

Из картона или миллиметровой фанеры сделайте две щечки (рис. 3-А) и наденьте их на сердечник, смазав места соединений клеем.

Широкую часть сердечника (между щечками) оберните двумя слоями бумаги для изоляции. Обмотку на сердечнике делайте проводом диаметром 0,3—0,4 миллиметра. Провод должен иметь эмалевую или хлопчатобумажную изоляцию.

Оставив конец провода в 10—12 сантиметров, намотайте между щечками первый ряд витков и оберните его тонкой бумагой. Так нужно намотать пять рядов, изолируя их друг от друга. Концы обмотки пропустите через отверстия в щечках.

Пластинки П и Я вырежьте из жести (рис. 3-Б) и соедините их, как показано на рисунках 1 и 2. Вверху на пластинке Я укрепите болтик-молоточек, а в горизонтальной части — планочку из железа, показанную на рисунке отдельно. Стойку контактного винта В сделайте из металлической

пластинки толщиной 1—1,5 миллиметра. Затем найдите болтик длиной 25 миллиметров, с гайкой. Гайку припаяйте к стойке.

По размерам, указанным на чертежах, сделайте остальные детали звонка. Чашечкой звонка может служить любая металлическая крышка, (от чернильного прибора, чайника).

Соберите все детали звонка. Электромагнит укрепите на дощечке с помощью двух спичек, смазанных клеем. Дощечку с электромагнитом приверните к панели так, чтобы планка из железа на якоре расположилась против концов сердечника на расстоянии не более одного миллиметра. Стойку с контактным винтом прибейте против якоря. Ввинтите контактный винт в гайку так, чтобы он слегка коснулся упругой пластинки, я соедините провода по схеме (рис. 2). Чашечку установите в таком положении, чтобы молоточек ударял по ней в тот момент, когда якорь будет притягиваться к магниту.

Теперь подключите звонок к батарейке карманного фонаря или к клеммам понижающего трансформатора с напряжением
в 4 вольта. Осторожно поворачивайте регулирующий винт, пока молоточек не станет беспрерывно ударять по чашечке звонка и его удары не' сольются в звонкую трель.

Если заменить металлическую чашечку пустой консервной банкой, мы получим другой сигнальный аппарат — элехтроси-рену.

Общий вид самодельной сирены показан на рисунке 4.

Пустая консервная банка средних размеров без крышки прикреплена при помощи полосок картона к небольшой дощечке, где помещается и механизм электрозвонка. Центр дна банки соединен с якорем электромагнита. Один конец проволочки припаян к центру дна банки, а другой — к якорю электромагнита. Когда через катушку электромагнита пройдет ток от трансформатора (4 вольта), якорь задрожит, так же как и в электрозвонке. Дрожание его передается через проволочку дну банки и вызывает громкий сигнал.

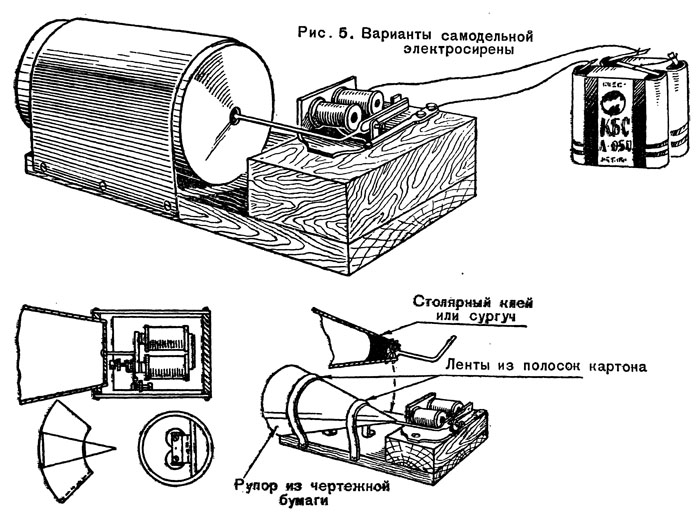

На рисунке 5 показаны еще некоторые способы устройства электрической сирены, где вместо самодельного механизма звонка взят обычный старый аяектрозвонок промышленного производства.
