САМОДЕЛЬНЫЙ БОЛЬШОЙ КАЛЕЙДОСКОП С ПОДСВЕТКОЙ


Каждый из вас можетсделать интересный прибор, который покажет вам бесчисленное количество самых разнообразных и красивых узоров. Их можно использовать при оформлении стенгазеты, на уроках черчения, для выжигания и резьбы по дереву в кружке «Умелые руки».

Кроме этого, прибор может служить хорошим учебным пособием на уроках физики при изучении законов распространения света.

Прибор, который мы описываем, многим знаком. Это старинная детская игрушка — калейдоскоп.

На странице 22-й внизу вы видите большой цилиндр, закрытый сверху фанерным кругом с круглым окошечком посередине. Цилиндр опирается своей нижней частью на широкое кольцо из жести с закраинами. В жестяном кольце его можно вращать, осторожно поворачивая руками. Кольцо с цилиндром укреплено на фигурной стойке, а стойка прочно установлена на широкой и тяжелой доске основания прибора.

На этой же подставке, как раз под цилиндром, видна небольшая автомобильная лампочка на 12 вольт. Она питается током от трансформатора.

Если присоединить самодельный патрончик к трансформатору (клемма с надписью «12 в») и заглянуть в верхнее круглое окошечко цилиндра, мы увидим внутри прибора очень красивый орнамент, расцвеченный яркими красками. Поверните осторожно цилиндр в жестяном кольце, и рисунок сменится другим, еще более ярким и красочным. Так, вращая цилиндр, вы будете видеть все новые и новые узоры.

Спешите хорошенько рассмотреть их: ведь ваш чудесный прибор больше никогда не повторит ни один из &тих узоров.

Как же получаются эти удивительные и не-
повторимые рисунки? Что скрыто в большом цилиндре калейдоскопа?

Чтобы разобраться в этом, проведем несложный опыт.

Возьмите 2 — 3 старых стеклянных негатива и поставьте их треугольником на стекло письменного стола слоем эмульсии наружу.

Получится треугольная призма с тремя зеркальными поверхностями, обращенными друг к другу.

Бросьте в нее несколько маленьких разноцветных листочков бумаги, и вы увидите, как на дне призмы возникнут красивые узоры.

На основе этого опыта мы и будем конструировать нашу самоделку.

Приступим к ее изготовлению.

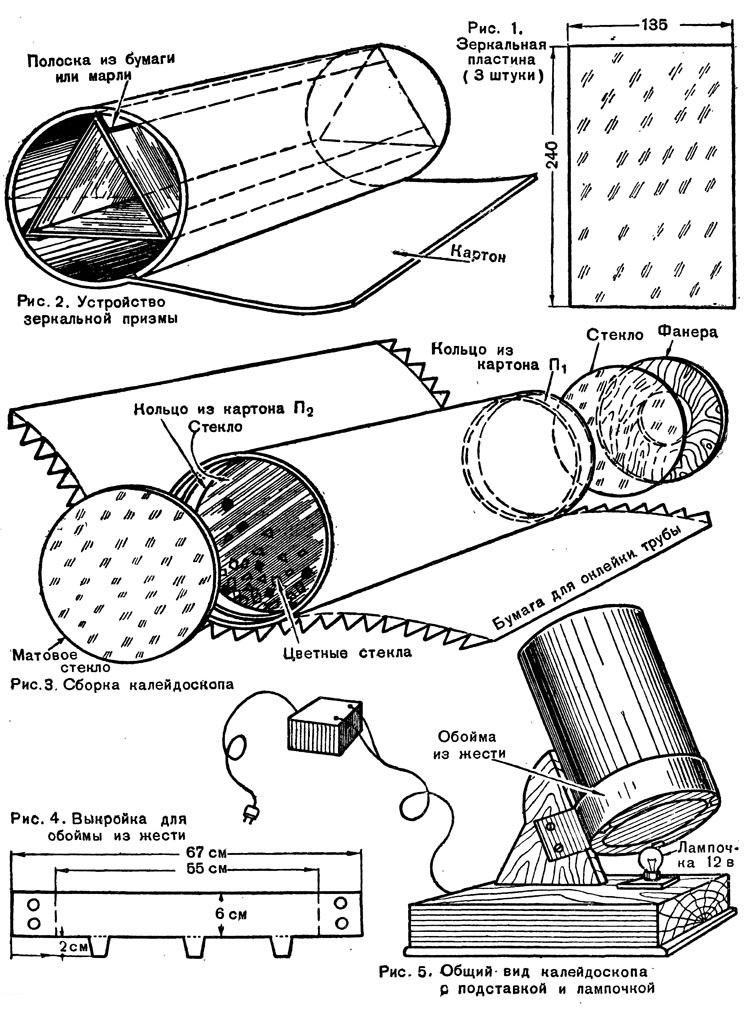

Зайдите в магазин строительных материалов, где продают стекла и зеркала, и попросите отрезать из отходов три зеркальные пластины по размерам, указанным на рисунке 1. Эти пластинки склейте по длине тремя бумажными полосками, и когда клей высохнет, оберните полученную призму широкой полосой тонкого картона (рис. 2). Ширина полосы картона должна быть на 30 миллиметров больше, чем длина зеркальных пластин, а следовательно, и всей склеенной призмы. Перед тем как навертывать картон на призму, надо смазать его внутреннюю сторону горячим столярным клеем.

Пока цилиндр будет просыхать, надо заготовить остальные детали прибора.

Прежде всего понадобятся два стеклянных круга такого диаметра, чтобы они входили в картонный цилиндр и держались в нем, не сдвигаясь с места. Можно, конечно, попросить продавца в стекольном магазине вырезать их алмазом из небольших отходов стекла или сделать это самим. Для того чтобы стеклянные круги получились нужного размера (диаметр 70 миллиметров), надо вначале
выпилить из фанеры круг меньшего диаметра (64 миллиметра). Фанерный круг с зачищенными шкуркой краями накладывают на стекло и обводят алмазом или стеклорезом. После этого берут в левую руку стекло с надрезанным кругом и слегка постукивают оправой стеклореза по линии надреза с обратной стороны1. Так получают стеклянный круг.

Заготовив два стеклянных круга, следует один из них сделать матовым. Для этого надо положить круг на ровную доску и, капнув на него несколько капель любого масла, осторожно тереть его бруском для точки ножей, водя им во всех направлениях. На поверхности стекла появятся мелкие царапины. Постепенно их количество будет увеличиваться, и круг приобретет сплошную матовую поверхность.

Когда картонный цилиндр высохнет, призму вынимают и с внутренней стороны трубы наклеивают из картонных полос кольца 1Ъ и Пг (рис. 3). Вначале приклеивают кольцо fli, ставят на него призму, которую накрывают с противоположной стороны прозрачным кругом. После этого вклеивают кольцо Пг и на стекло кладут 15 — 20 кусочков цветного стекла. Затем на кольцо Пг наклеивают матовый круг.
С другой стороны цилиндра накладывают фанерный круг с небольшим окошечком посередине. С внутренней стороны оквшечко следут закрыть стеклянным кругом, крепко приклеенным к фанере полосками бумаги. Остается лишь оклеить весь калейдоскоп плотной цветной бумагой. Фанерный круг с окошечком и матовый круг закрепляются треугольными языками. Если на подсохшие языки бумаги наклеить кольца из тонкого картона, калейдоскоп будет очень прочным. Когда клей высохнет, поверните калейдоскоп матовым кругом к окну или яркой лампе и полюбуйтесь красивыми узорами. Однако держать в руках такой большой прибор неудобно. Для него нужно сделать подставку.

Ее собирают из толстой доски — основания и фигурной стойки, к которой шурупами прикрепляется обойма из полосы жести. На рисунке 4 указаны ее размеры в натуральную величину. От нижней части полосы отгибаются внутрь жестяной цилиндрической обоймы три зубца. Благодаря им калейдоскоп, вставленный в обойму, не будет сползать вниз.

Теперь установите под матовым стеклом 12-вольтовую автомобильную лампочку и подключите ее к клеммам понижающего трансформатора, где написано «12 в».

Патрончик для лампочки сделайте из тонкой меди, концы проводов, идущих от трансформатора, зачистите и припаяйте к двум контактам лампочки.
