САМОДЕЛЬНАЯ ВИКТОРИНА ПО ИСТОРИИ ТЕХНИКИ

Сделаем ещё одну викторину, посвященную открытиям и изобретениям в области отечественной науки и техники. Эта самоделка очень похожа на предыдущую, но устроена она несколько иначе.

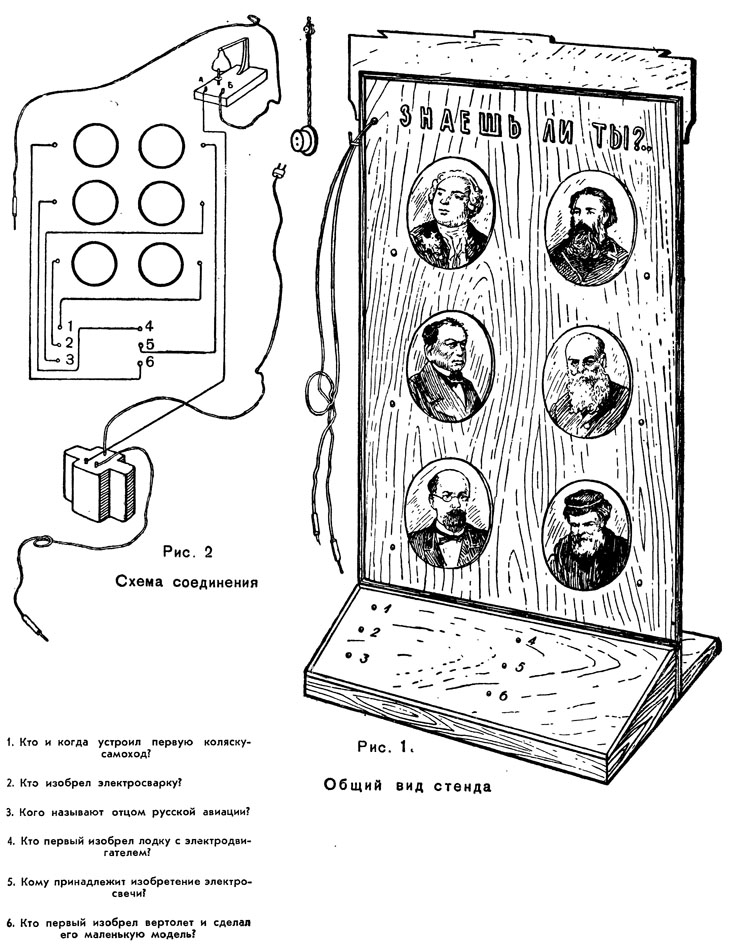

На большом фанерном щите (рис. 1) помещены портреты выдающихся деятелей науки: М. В. Ломоносова, П. Н. Яблочкова, Б. С. Якоби, Н. Е. Жуковского, Леонтия Шамшуренкова и Н. Г. Славянова. Около каждого портрета небольшая кнопка.

Под щитом на узкой дощечке написаны вопросы, где перечислены шесть выдающихся изобретений. Против каждого вопроса также установлены кнопки-контакты. Как и в предыдущей викторине, мы видим здесь два провода, оканчивающихся медными штырьками.

Отвечая, например, на вопрос: «Кто первый изобрел вертолет и сделал его маленькую модель?» — вы должны' штырьком прикоснуться к контакту около текста, а другим — к контакту у портрета того ученого, который изобрел вертолет, то-есть М. В. Ломоносова. Раздастся звонок, который и подтвердит правильность вашего ответа.

Схема проводки и присоединения электрического звонка очень проста. Она показана отдельно на рисунке 2. От одного контакта трансформатора тонкий провод в изоляции идет к электрозвонку. Звонок имеет два контакта — А и Б. Контакт А соединен с клеммой трансформатора, где написано «6 в». Контакт звонка Б присоединяется к мягкому проводу, на конце которого укреплен один из медных штырьков. Провод от этого штырька идет ко второй клемме трансформатора.

Контакт у каждого портрета связан тонким проводом с соответствующим контактом на нижней таблице.

Когда трансформатор включен в розетку осветительной сети, вы, прикоснувшись одним штырьком к другому, замыкаете электрическую цепь. Ток из трансформатора побежит по проводам, и звонок зазвенит.

Если вы неправильно отвечаете на вопрос, электрический звонок не даст сигнала.

Разобравшись в схеме электрической проводки викторины, приступайте к ее устройству. Заготовьте щит из фанеры. Размер его 50 X 80 сантиметров.

Чтобы викторина выглядела красиво, зашкурьте поверхность фанеры и нижней подставки. Покрасьте их морилкой и покройте лаком. Края фанерного щита хорошо окантовать золоченым багетом. Теперь разместите на щите портреты. Около каждого из них установите медную кнопку-контакт. Контактами могут служить кусочки медной трубки или медные шурупы с широкой, лучше круглой головкой.

Установите щит на толстой подставке, сделанной из двух деревянных угольников, накрытых узкой дощечкой (рис. 1). На дощечке приклейте лист бумаги с текстом вопросов, приделайте около каждого вопроса контакт. Тонким медным проводом в изоляции соедините контакты у вопросов с соответствующими портретами ученых или изобретателей. Проводку сделайте на обратной стороне щита, чтобы ее не было видно.

Там же, за-щитом, установите электрический звонок и трансформатор.

Штырьки из медных цилиндриков припаяйте к концам двух проводов из обычного шнура для радиопроводки или шнура для освещения. Присоединить звонок и штырьки с проводами следует точно по схеме, показанной на рисунке 2.

На верху щита сделайте большую надпись: «Знаешь ли ты?..»

Викторина по истории техники готова.
