САМОДЕЛЬНАЯ ВИКТОРИНА „ЗНАЕШЬ ЛИ ТЫ?“





Наши школьники любят своих пернатых друзей — птиц. Но все ли знают, как выглядит та или иная пичужка?

Попросите товарищей описать какую-нибудь из птиц. О снегире, воробье или ласточке каждый расскажет, а таких полезных птичек, как- московка, лазаревка, не легко различить. Пособием для изучения птиц может служить наша новая самоделка — викторина (рис. 1 и 2). Назовем ее «Знаешь ли ты наших зимующих птиц?»

На наклонной широкой доске нарисовано и раскрашено несколько птиц, остающихся у нас на зиму. Около каждого рисунка медная кнопочка — контакт. На другой доске, помещенной несколько ниже, укреплена табличка с названиями нарисованных птиц. Возле них такие же кнопки-контакты.

Сверху доски установлена голова совы. Это беспристрастный судья. Если вы правильно назовете изображение той или другой птицы, сова дружелюбно мигнет глазами. За ее головой установлена маленькая электрическая лампочка.

Разберемся, почему же она зажигается при правильном ответе?

Викторина получает ток от трансформатора. Контакт-кнопочка у каждой картинки с птицей соединен тоненьким проводом с соответствующим контактом на таблице, где обозначены названия птиц. Лампочка за головой совы, трансформатор и два провода с медными штырьками (круглые медные палочки на конце шнура) составляют единую электрическую цепь. На концах, где прикреплены медные штырьки, цепь разорвана. Если дотронуться одним штырьком к другому, глаза совы загорятся. Разъединили штырьки — и лампочка погасла.

Теперь вернемся к картинкам птиц на доске и табличке с названиями птиц. Допустим, играющий должен указать, какая из птиц на-
зывается щеглом. Взяв два штырька, он должен коснуться одним из них контакта с надписью «Щегол», а другим — контакта у картинки с изображением щегла. Если играющий ошибся и коснулся контакта возле изображения другой птицы, глаза совы не зажгутся.

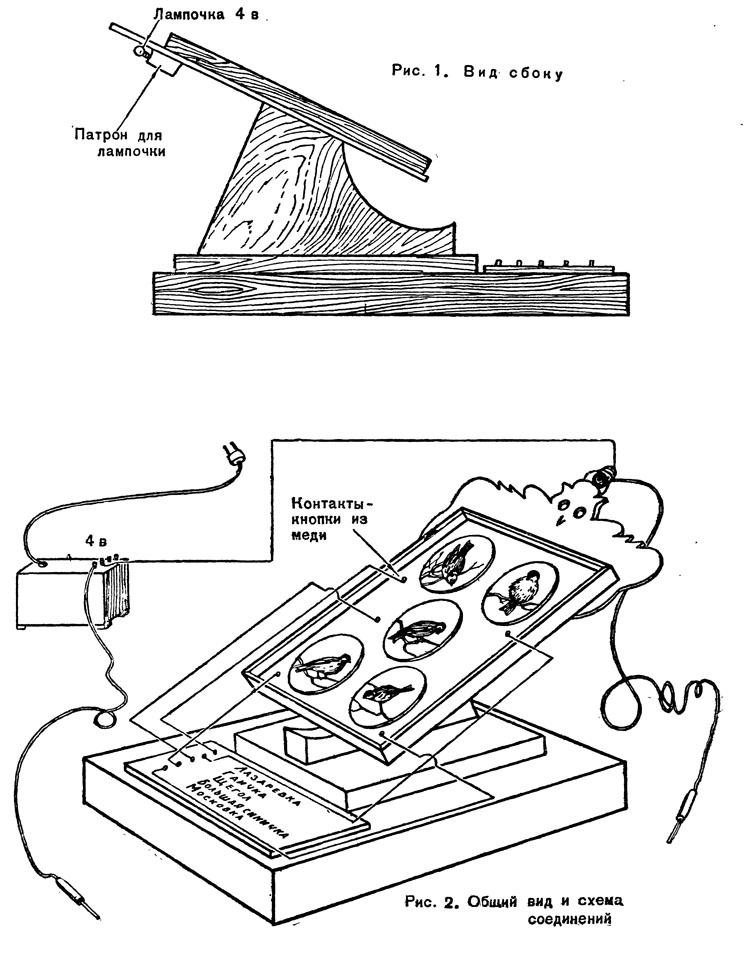

На рисунке 2 показана схема соединения проводки. Здесь большое количество отдельных проводов, собранных на небольшой площади. Места пересечения проводов на схеме показаны так, как будто один провод перепрыгнул через другой. Это значит, что оба провода не должны касаться друг друга.

Проводку и соединения контактов хорошо провести незаметно, скрыв ее под дощечками.

Дощечка с изображениями птиц устанавливается с наклоном (рис. 1 и 2). Прикрепляют ее шурупами к стойке из толстой доски. Нижняя часть стойки также приклеивается или привинчивается шурупами к доске-подставке. Изображения птиц нарисуйте на хорошей, плотной бумаге и аккуратно наклейте на круглые фанерные дощечки.

При помощи дрели отверстия в доске проделываются очень легко, а затем в них вставляются провода с обратной стороны доски и дальнейшие соединения проводятся по схеме. Концы проводов надо тщательно зачистить от изоляции и аккуратно припаять к контактам-кнопкам, которые делаются из шурупов или кусочков медной трубки.

Когда все части викторины собраны, нужно еще раз проверить проводку по схеме и подключить ее к клеммам трансформатора, где написано «4 в».

По такой схеме можно сделать викторины на самые разнообразные темы: по размещению полезных ископаемых в нашей стране, по местам обитания животных на земном шаре; можно посвятить их изучению растений, насекомых и другим вопросам.
