РАЗБРЫЗГИВАТЕЛЬ ВОДЫ

Для полива растений на садовых участках выпускают разбрызгиватели различной конструкции, радиус факела действия которых достигает 2 м. Но при этом орошаются растения, которые в поливе не нуждаются. Кроме того, чтобы включить, выключить или переставить поливное устройство, приходится ходить его выключать и завертывать на трубопроводе кран для подачи воды.

Указанных недостатков лишен разбрызгиватель направленного действия (рис. 41) с регулируемой точностью распыла. Он представляет собой стойку 1 высотой 2 м, изготовленную из стального проката диаметром 8 мм, снизу заостренную для уменьшения усилия ввода стойки в землю, а сверху согнутую под углом 90° для присоединения рабочего органа. В точке изгиба к стойке 1 приварен штырь 2 длиной 150 мм из стальной проволоки диаметром 5 мм.

Рабочий орган имеет сгон 7, выполненный из трубы диаметром 1/2", длиной 70 мм, к которому снизу приварен штуцер 8 диаметром 8 мм, длиной 30 мм для присоединения гибкого шланга. Сверху сгона нарезана резьба 1 / 2" для установки контргайки 6 и корпуса 3 с отверстием диаметром 5 мм для входа иглы 4 со скосом длиной 10 мм, выше которого на игле 4 приварен под углом до 45° козырек 5 из стального листового проката толщиной 2 мм, согнутый по радиусу. Другим концом согнутая С-образно игла 4 приварена к сгону 7.

Тонкость разбрызгивания регулируется надвиганием корпуса 3

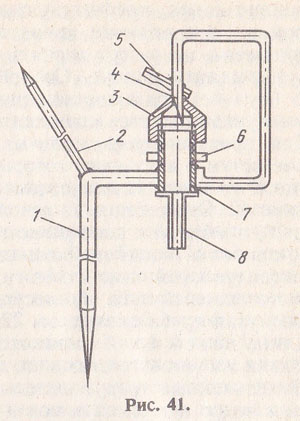

Рис. 4t, Разбрызгиватель направленного действия:
1 — стойка; 2 — штырь; 3 — корпус; 4 — игла; 5 — козырек; & — контргайка; 7 — сгон; 8 — штуцер


при повороте по сгону 7 на иглы 4 до тех пор, пока вода, подаваемая под давлением по шлангу через штуцер 8, сгон 7, корпус 3 и щель между скосом иглы 4 и корпусом 3, будет ударяться в козырек 5 и разбрызгиваться им в виде веера мелких капель в нужном направлении в результате поворота стойки 1, установленной в землю вертикально. После такой настройки положение факела брызг фиксируют контргайкой 6.

Для капельного полива, например под кустом черной смородины, штырь 2 заглубляют в почву и регулируют зазор между иглой

4 и корпусом 3 так, чтобы с козырька 5 вода стекала каплями.
