ОКУЧНИКИ

Мотыга-рыхлитель-гребенка. Привычные для садоводов-огородников тяпки, мотыга, окучники не рыхлят почву, а скребут, рубят ее, а вместе с ней и сорняки (что ведет к их размножению). Причем, чем больше масса этих орудий, тем они считаются эффективнее. Особенно при обработке тяжелых почв.

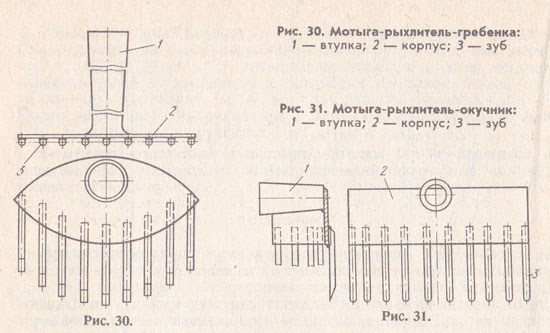

Указанные недостатки исключаются, если обычную тяпку массой более 1 кг, выпускаемую промышленностью, переделать, как показано на рисунке 30. Для этого корпус 2 нужно обрезать по радиусу 90 мм, зачистить на наждаке-абразиве, затем нарезать из гвоздей диаметром 6 мм заготовки для зубьев 3 длиной 80...85 мм и приварить к корпусу с шагом 20...25 мм так, чтобы свободные концы их были длиной до 70 мм и размещались эквидистантно линии обрезки корпуса 2, т. е. по радиусу, но параллельно один другому.


Масса тяпки получается в 2 раза меньше, поэтому ею легче работать. Такую тяпку можно использовать для рыхления почвы, особенно под плодовыми деревьями, и окучивания. В отличие от лопаты она не разрезает сорняки, не повреждает корни деревьев и кустов при обработке почвы под ними. А если изменить ширину захвата (длину корпуса) со 140 до 100, 60 и даже 40 мм, одновременно уменьшив число зубьев соответственно до 7, 5 и 3, — получится орудие, удобное для рыхления почвы между растениями, близко расположенными на грядках, а также под кустами.

Мотыга-рыхлитель-окучник. Для окучивания картофеля предлагаем использовать орудие (рис. 31), которое не только в 2 раза легче мотыги-окучника (тяпки), но и позволяет рыхлить почву. Оно постепенно входит в нее, сначала центральная часть, затем концы (если применить способ скобления, т. е. черенок установить перпендикулярно поверхности почвы). При наклоне черенка на 30° к поверхности почвы в рыхлении участвуют все зубья, в результате чего обрабатывается не узкая полоска, а часть площади.

Сделать такой инструмент просто: отрезать полосу из тонколистовой стали Ст 3 толщиной 2 мм, шириной 40 мм, длиной 150...160 мм, согнуть руками по радиусу 90 мм в тисках (если в заводских условиях — в штампе) так, чтобы ширина захвата (по хорде) составляла 140 мм — получим корпус 2. Затем из проволоки диаметром 5 мм или из гвоздей диаметром 6 мм нарезать (отрубить) заготовки длиной 80...85 мм для семи зубьев 3, которые приварить к согнутой полосе (к корпусу 2) снаружи или изнутри параллельно один другому с шагом 25 мм (если для зубьев используется проволока, то концы их сначала нужно заострить) так, чтобы длина их не превышала 70 мм. Далее из трубы диаметром 22 мм, длиной 90 мм изготовить коническую втулку, просверлить в ней отверстие диаметром 4 мм (для крепления черенка) и приварить по центру корпуса в верхней его части электрической сваркой.


Таким инструментом рекомендуем пользоваться не только при окучивании картофеля с одновременным рыхлением почвы, но и при посадке его.

Плоскостные рыхлители-окучники. На суглинках тяпка-мотыга не рыхлит почву, а скоблит и откалывает комки-бляшки. Кроме того, при обработке почвы она разрезает сорняки типа пырея, мокрицы, которые в результате этого еще интенсивнее размножаются.

Для окучивания растений с одновременным рыхлением рекомендуются плоскостные рыхлители-окучники. За один удар они воздействуют на почву не по линии, как мотыга-тяпка, а по плоскости, в результате чего производительность труда возрастает более чем в 2 раза и сорняки, которые затем можно легко удалить, собираются на поверхности почвы.

Приемы работы плоскостными рыхлителями-окучниками такие же, как и стандартными тяпками-мотыгами, но воздействуют они на почву интенсивнее — пучком игл (зубьев).

На рисунке 32 показан плоскостной рыхлитель-окучник, рабочий орган которого состоит из двух соединенных между собой плоской 2 и дугообразной 4 частей. К ним снаружи приварены электрической сваркой зубья 3 (их можно приварить изнутри для улучшения внешнего вида); к плоской части 2 выше ее геометрического центра приварена под углом 30° коническая втулка 1 с отверстием А под шуруп для установки черенка-рукоятки.

Зубья 3 отогнуты в сторону рукоятки, причем на плоской части больше, чем на дугообразной, в результате чего образуется пучок игл (зубьев) в виде обратного конуса, т. е. обращенного к почве большим основанием.

Благодаря дугообразной части 4, оснащенной зубьями, в почву постепенно врезаются сначала центрально расположенные зубья 3, затем периферийные.

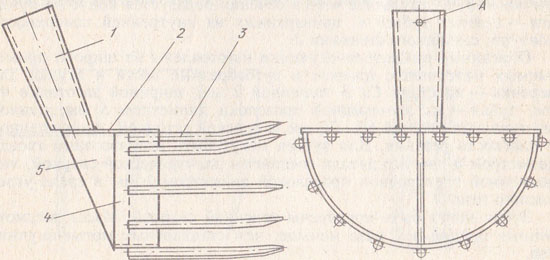

Рис. 32. Плоскостной рыхлитель-окучник с обратным конусом расположения
зубьев:
1 — втулка; 2 и 4 — плоская и дугообразная части; 3 — зубья; 5 — связь


Рис. 33. Плоскостной рыхлитель-окучник с прямым конусом расположения зубьев:
I — втулка; 2 — дугообразная стенка; 3 — перемычка; 4 — зуб


Плоскостные рыхлители-окучники можно сделать с различной шириной захвата: 14 см с числом зубьев 10—14 —для окучивания и одновременного рыхления почвы между растениями, посаженными с широкими междурядьями; 9 см с пятью зубьями — для узких междурядий при размещении растений на грядках; 6 см с тремя зубьями — для близко расположенных растений.

На рисунке 33 показан плоскостной рыхлитель-окучник шириной захвата 14 см с двумя рядами зубьев 4 по семи в каждом. Обе стенки 2 рабочего органа выполнены по радиусу 90 мм и соединены между собой по концам равносторонними трапецеидальными перемычками 3, в результате чего в сечении образуется конус из пучка игл — прямых зубьев 4, приваренных на внутренней поверхности контура, созданного стенками 2.

Описанные рыхлители-окучники изготовлены из широко применяемых материалов: плоская и дугообразные части и втулка для черенка — из стали Ст 3 толщиной 2 мм, шириной заготовки 40 мм, зубья — из электродной проволоки диаметром 5 мм, длиной выступающих частей 60...70 мм, с плоской заточкой, направленной в плоскость резания. Для зубьев могут быть использованы гвозди диаметром 6 мм. Все детали соединены электрической сваркой, выполненной электродной проволокой диаметром 1 мм в среде углекислого газа.

Зубья могут быть приварены точечной сваркой. Масса рассмотренных орудий в 2 раза меньше, чем стандартных мотыг-окучников.
