Кинематические схемы электропроигрывателей-автоматов

Существует большое разнообразие конструкций электропроигрывателей-автоматов бытового назначения. Однако принципиальное решение их кинематических схем можно подразделить на три группы, которые рассмотрены ниже.

Главное отличие механизмов электропроигрывателей автоматов заключается в различном конструктивном оформлении систем управления, движением звукоснимателя и сброса граммофонных пластинок.

Рассмотрим каждую систему раздельно.

Кинематическая система управления движением звукоснимателя выполняет три функции:

а) подъем звукоснимателя;

б) поворот звукоснимателя и опускание его на начальные (немые) канавки граммофонной пластинки;

в) съем звукоснимателя со сбегающих канавок граммофонной пластинки и возврат его в исходное положение.

В большинстве случаев управление движением звукоснимателя осуществляется от двух эксцентриков, одного комбинированного эксцентрика и подвижной фигурной планки.

Рис. 55. Кинематическая схема управления движением звукоснимателя фирмы «Джаррард».
1 — ось звукоснимателя; 2 — рычаг управления; 3 — фрикционный диск; 4 — шайба; 5 — рычаг; 6 — тяга; 7 — пружина, 8 — рычаг; 9 — эксцентрик; 10 — рычаг поворота; 11 — эксцентрик.

На рис. 55 изображена принципиальная кинематическая схема системы управления движением звукоснимателя с двумя эксцентриками, применяемая в автоматах фирмы «Джаррард». Механизм кинематической схемы на рис. 55 находится в исходном состоянии. Эксцентрики 9 и 11 жестко укреплены на

одной оси и приводятся во вращательное движение от приводной шестерни, также жестко связанной с осью эксцентриков (на рисунке шестерня не изображена) .

При включении приводного электродвигателя автомата эксцентрики получают вращательное движение по направлению стрелки Б. В этом случае штырь рычага 8 выходит из выреза эксцентрика 9 и передвигает тягу 6, которая, в свою очередь, поворачивая рычаг 5, прижимает шайбу 4 к фрикционному диску 3 и поднимает ось звукоснимателя. С другой стороны, за один оборот эксцентрика 11 один конец рычага поворота 10 перемещается внутрь эксцентрика 11, а второй отходит от рычага 2, который жестко связан с осью звукоснимателя 1, чем обеспечивается возможность свободного передвижения самого тонарма звукоснимателя по звуковым канавкам граммофонной пластинки. При повторном повороте, который происходит после окончания проигрывания граммофонной пластинки, рычаг 10 выходит из эксцентрика 11, а его конец принудительно двигается по наружному периметру эксцентрика, второй же конец рычага 10, действуя на рычаг 2, возвращает тонарм звукоснимателя в исходное положение. Для большей ясности на рис. 56 стрелками указаны направления движения рычагов.

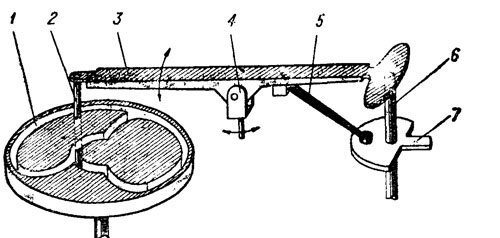

Рис. 56. Кинематическая схема управления движением звукоснимателя автомата «Дуаль 1009».
1 — эксцентрик; 2 — штырь; 3 — рычаг; 4 — скоба;
5 — плоская пружина; 6 — ось звукоснимателя; 7 — рычаг.

На рис. 56 изображена принципиальная кинематическая схема управления движением звукоснимателя автомата типа «Дуаль 1009» с одним комбинированным эксцентриком. В данной схеме управление движением звукоснимателя осуществляется от одного эксцентрика, изготовляемого обычно из пластмасс и приводимого во вращательное движение через шестеренчатую передачу от граммофонного диска. Эксцентрик 1 изготовлен с двумя канавками, имеющими переменную глубину, для осуществления качательного движения рычага 3. По малой канавке штырь 2 рычага 3 двигается в период установки звукоснимателя на начальные канавки граммофонной пластинки, а по большой канавке — в конце проигрывания пластинки, когда звукосниматель переходит на сбегающие канавки и возвращается в исходное положение. Во Бремя вращения эксцентрика 1 рычаг 3 принудительно двигается по канавке и в зависимости от положения штыря на канавке получает качательное и вращательное движения.

В период нахождения рычага 3 над участком канавки эксцентрика 1 с большей глубиной последний опускается, опускается и ось звукоснимателя, а при малой глубине ось звукоснимателя 6 поднимается.


При горизонтальных поворотах рычага 3 последний за счет трения, создающегося при давлении плоской пружины 5 на поверхность рычага 7, поворачивает ось звукоснимателя 6, а следовательно, и тонарм звукоснимателя.

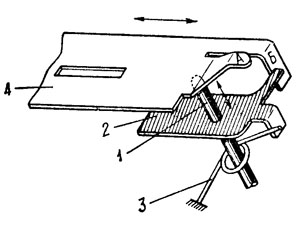

Рис. 57. Кинематическая схема управления движением звукоснимателя фирмы «Телефункен».
1 — ось звукоснимателя; 2 — рычаг; 3 — пружина; 4 — подвижная планка.

На рис. 57 изображена принципиальная кинематическая схема управления движением звукоснимателя автомата «Телефункен» с помощью подвижной фигурной планки. Схема изображена в рабочем положении, т. е. когда подвижная планка 4 нажимает на ось звукоснимателя, а тонарм поднят. В исходном

положении подвижная фигурная планка 4 расположена так, что ось звукоснимателя 1 находится под выступом А, а выступ Б отведен от рычага 2. Возвратно-поступательное движение подвижная планка 4 получает через шестеренчатую передачу от приводного электродвигателя.

В начале проигрывания граммофонной пластинки подвижная планка двигается вперед, и фигурный выступ нажимает на ось звукоснимателя и поднимает тонарм. При обратном движении планки 4 звукосниматель опускается, выступ Б отходит от рычага 2 и звукосниматель получает свободу движения. После окончания проигрывания граммофонной пластинки подвижная планка повторяет свой цикл движения: звукосниматель поднимается и возвращается в исходное положение.

Из анализа систем управления движением звукоснимателя следует, что предпочтительными являются две последние кинематические схемы. Система автомата «Дуаль 1009» конструктивно выполнена значительно проще и усовершенствована по сравнению


С системой «Джаррард»; количество рычагов участвующих в системе передачи движения звукоснимателю уменьшено. Система автомата «Телефункен» также достаточно проста по конструкции и позволяет конструировать всю систему автомата одним компактным узлом.
