Общие сведения об электропроигрывателях

С появлением магнитофонов возникли опасения, что использование в быту электропроигрывателей значительно снизится. Однако, несмотря на большую конкуренцию со стороны аппаратов магнитной записи звука, граммофонная пластинка не потеряла своей актуальности за счет значительного улучшения самой системы механической записи и некоторых элементов звуковоспроизведения. Расширение звукового диапазона воспроизводимых частот, увеличение времени звучания граммофонных записей, появление стереофонических произведений — все это обеспечивает граммофонной пластинке конкурентоспособность по отношению к другим видам записи. Наконец, появление новых пластмасс для изготовления граммофонных пластинок обеспечивает бесшумность воспроизведения пауз в музыкальных записях, что, естественно, увеличивает динамический диапазон, который у граммпластинки шире, чем у бытовых аппаратов магнитной записи звука.

Значительные изменения претерпели звукосниматели как с точки зрения улучшения своих электрических качеств, так и за счет уменьшения их колебательной массы, благодаря чему осуществляется высококачественное воспроизведение звуковых фонограмм со звуковых канавок граммофонной пластинки при механическом давлении иглы звукоснимателя на канавки граммофонной пластинки с силой, не превышающей 2 г. Последнее обстоятельство увеличило срок долговечности граммофонных пластинок, их эксплуатационную сохранность. В высококачественных системах звукоснимателей применяются алмазные иглы, срок службы которых примерно в десять раз больше срока службы корундовых игл. Практически применение алмазных игл снимает необходимость замены иглы в процессе эксплуатации.

В последнее время за рубежом все большее количество головок снабжается эллиптическими алмазными иглами, которые позволяют значительно снизить искажения, возникающие при следовании иглы по канавке граммофонной пластинки. Эллиптическое сечение конца иглы дает возможность также снизить так называемый «пинч-эффект», возникающий вследствие несоответствия формы резца и иглы, и приблизиться к идеальной форме воспроизводящей иглы.

Эллиптическая игла имеет минимальный радиус в точках контакта с канавкой, благодаря чему уменьшаются искажения при огибании, кроме того, форма иглы не позволяет ей проваливаться на дно звуковой канавки. Наконец, симметрия между двумя радиусами в точках контакта конца иглы с канавкой обеспечивает идентичность характеристик стереоканалов. Следует иметь в виду, что качество воспроизведения механической записи находится в прямой зависимости от качества изготовления узлов и деталей электропроигрывающего устройства. Поэтому нарушение этого общего правила всегда приводит к ухудшению качества воспроизведения граммофонных записей: появляется так называемое «плавание звука» (детонация), вибрации механизма, повышающие акустический шум, и т. д. Это обстоятельство следует учитывать при проектировании электропроигрывающих устройств. В настоящее время механический привод в электропроигрывающих устройствах осуществляется с помощью фрикционных устройств фрикционными роликами и пассиком.

Рассмотрим несколько конструкций механических приводов от оси электродвигателя к граммофонному диску. Существуют системы механической передачи вращения, осуществляемые прижатием фрикционного ролика к торцу диска, но в большинстве случаев ролик прижимается к внутренней или наружной цилиндрической поверхности отбортовки граммофонного диска.

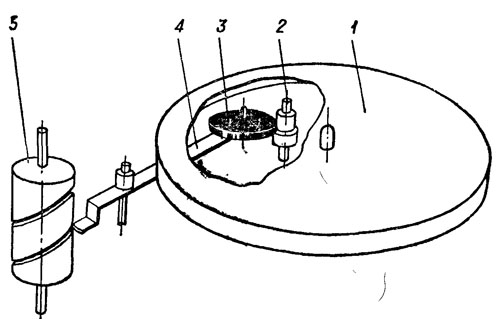

Рис. 52. Переключатель скоростей фирмы «Элаг».

На рис. 52 изображен механический привод вращения от оси электродвигателя к граммофонному диску и система переключения скоростей, применяемая фирмой «Элаг». Изображенная система является типовой конструкцией механического привода и отличается от других только конструкцией системы переключения скоростей. Для изменения скорости вращения диска 1 рычаг 4, на котором укреплен фрикционный ролик 3, поднимается или опускается по
спиральной канавке 5 переключателя для соединения с различными диаметрами насадки 2, установленной на оси электродвигателя. Тем самым изменяется передаточное число, а следовательно, обороты граммофонного диска.

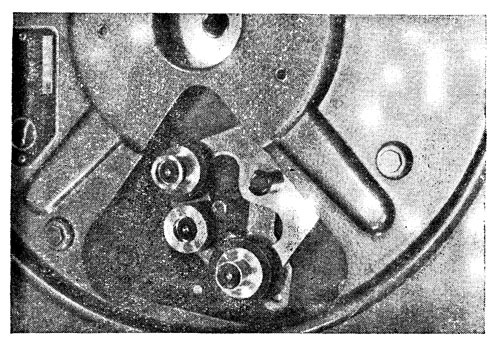

Рис 53. Переключатель скоростей фирмы «Дуаль».

Несколько иная система механической передачи, применяемая фирмой «Дуаль», изображена на рис. 53. Как видно из рисунка, передача вращения от вала

электродвигателя к фрикционному ролику, а следовательно, граммофонному диску осуществлена с помощью трех паразитных роликов. Подобная система довольно широко применялась в различных конструкциях электропроигрывающих устройств и применяется до настоящего времени, однако она имеет существенные недостатки. Во-первых, эта система несравненно сложнее предыдущей, во-вторых, требует точного изготовления вращающихся деталей и индивидуальной подгонки скорости вращения, что, естественно, снижает надежность редуктора.

На рис. 54 изображена система передачи, применяемая в отечественных и зарубежных высококачественных электропроигрывающих устройствах. Достоинством этой системы является то, что можно расчленить систему привода электродвигателя и граммофонного диска. Это имеет немаловажное значение, так как в этом случае можно устранить влияние механических вибраций электродвигателя на граммофонный диск и звукосниматель. С другой стороны, наружная поверхность фрикционного ролика вследствие различной упругости резинового обода не оказывает существенного влияния на неравномерность движения диска вследствие демпфирующего действия приводного пассика.

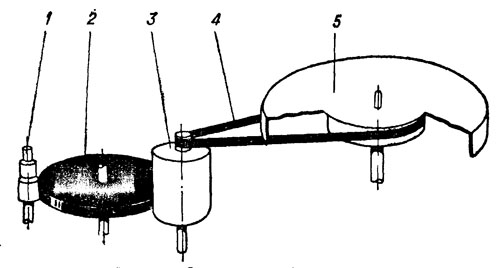

Рис. 54. Система с гибкой связью.
1-насадка электродвигателя; 2 — фрикционный ролик; 3— промежуточный вал; 4—пассик; 5—граммофонный Диск.

Граммофонные диски электропроигрывателей обычно штампуются из листовой стали, а затем протачиваются по внутренней стороне отбортовки (обода) для уменьшения радиального биения. Для электропроигрывателей высшего класса граммофонные диски изготовляются массивными (до 3,5 кГ) с целью уменьшения влияния вибраций механизма и получения более равномерной скорости вращения. При неточном механическом изготовлении граммофонного диска, в случае, если радиальное биение его рабочей поверхности превышает допустимую величину, сам диск будет служить источником помех, вызывающих «плавание» звука (детонацию). «Плавание» звука резко снижает потребительские качества электропроигрывателей, так как практически становится невозможно прослушивать музыкальные записи, содержащие дли-* тельные аккорды в среднем регистре, то есть музыкальные пластинки с записью рояля. Например, при радиальном биении рабочей поверхности диска, равном 0,1 мм, «плавание» звука на начальных канавках граммофонной пластинки составляет 0,07, а на конечных— 0,19%; при биении 0,5 мм детонация соответственно увеличивается линейно от 0,35 до 0,95%.

Торцевое биение граммофонного диска оказывает малое влияние на «плавание» звука. При изменении торцевого биения от 0,1 до 1 мм детонация не увеличивается более чем на.0,09%.

Электродвигатели. Для электрического привода механической системы электропроигрывателей применяются маломощные однофазные электродвигатели переменного тока. В большинстве случаев используются для этих целей асинхронные электродвигатели с экранированным полюсом (с расщепленной фазой) и конденсаторного типа. Иногда в зарубежных конструкциях применяются синхронные электродвигатели с экранированным полюсом и магнитным ротором. Для того чтобы представить, какая мощность необходима для проигрывания граммофонной пластинки, приведем следующий расчет.

Для того чтобы определить необходимую мощность на валу приводного электродвигателя, следует найти механические потери при холостом вращении граммофонного диска и суммировать их с нагрузкой, создаваемой звукоснимателем. При самых неблагоприятных условиях номинальная нагрузка не превышает 0,3 вт.

Следует учитывать, что приводные электродвигатели для звукозаписи выбираются с запасом мощности для того, чтобы изменение сети питания не оказывало существенного влияния на изменение оборотов диска электропроигрывателя. Обычно принимается 5—10-кратный запас мощности, так как только в этом случае можно обеспечить работу электродвигателя с малым скольжением при изменениях нагрузки и сети питания. Следовательно, чтобы обеспечить заданный запас мощности, необходимо выбрать приводные электродвигатели, у которых отношение опрокидывающего момента к номинальному находилось бы в нужных пределах.

Звукосниматели выполняют роль преобразователей механической энергии в электрическую. Подвижная система звукоснимателя оформляется съемной конструкцией и называется головкой звукоснимателя, которая обычно жестко соединяется с тонармом с помощью штепсельного разъема. Непосредственно преобразователями энергии в головках звукоснимателя в большинстве случаев служат керамические пьезоэлементы, которые выполняются в виде пластин, работающих на изгиб или скручивание. Пьезоэлемент обычно изготовляются из керамики титаната бария.
Главными достоинствами звукоснимателей, в которых применяются пьезокерамические элементы, являются их высокая чувствительность (от 50 мв/см/сек и выше) и частотная характеристика воспроизведения, близко совпадающая со стандартной, принятой для механической записи [1]. Последнее обстоятельство имеет существенное значение, так как позволяет значительно упростить конструкции усилителей низкой частоты радиоприемника. В этих случаях нет необходимости вводить коррекцию подъема низких частот для компенсации спада частотной характеристики механической записи.

К недостаткам пьезоэлектрических звукоснимателей следует отнести относительно узкий диапазон воспроизводимых частот и неравномерность частотной характеристики, которая затрудняет их применение для стереофонического воспроизведения граммофонных записей.

В тех случаях, когда желательно получить высококачественное воспроизведение граммофонных записей, в электропроигрывающих устройствах применяют магнитные звукосниматели. Воспроизводимый диапазон частот магнитных звукоснимателей при неравномерности частотной характеристики 2 дб и коэффициенте гармонических искажений не более 3% в среднем не менее 30—15 000 гц. Однако чувствительность магнитных звукоснимателей составляет единицы или доли Mв/cм/сек, к тому же головки магнитных звукоснимателей подвержены действию магнитных полей, поэтому появляется необходимость экранировки головки звукоснимателя и магнитной цепи электродвигателя.

Усилители низкой частоты для магнитных звукоснимателей более сложные, так как необходимо проводить значительную коррекцию линейной характеристики для приведения ее в соответствие с характеристикой воспроизведения механической записи. Несмотря на то, что магнитные звукосниматели имеют очень малую чувствительность и почти линейную частотную характеристику, что усложняет усилитель низкой частоты радиоприемника, для качественного воспроизведения граммофонных записей они являются более предпочтительными по сравнению с другими типами, и в большей степени удовлетворяют требованиям, предъявляемым к стереофоническим звукоснимателям.
