Декоративные элементы радиоприёмников



 В конструкциях радиовещательных приемников в качестве декоративных элементов, закрывающих переднюю часть корпуса, применяются радиоткани и пластмассовые декоративные решетки.

За последние годы многие зарубежные фирмы отказались от радиотканей и применяют только пластмассовые обрамления и решетки. Отказ от декоративных тканей объясняется, главным образом, их высокой стоимостью и сложностью подбора ткани в соответствии с общим внешним оформлением радиоприемного устройства. С другой стороны, в процессе эксплуатации у потребителя декоративные ткани менее долговечны, так как быстро пылятся, рвутся, и изделие теряет свой товарный вид. Применение декоративных деталей, изготовленных из пластических масс, кроме того, упрощает технологию сборки радиоприемника и защищает громкоговоритель от случайных механических повреждений. Декоративные решетки, изготовляемые из пластических масс, позволяют разнообразить их внешнее оформление как по форме, так и по расцветке.

Однако радиоконструкторы в своем стремлении улучшить художественное оформление, радиоприемника не должны забывать, что декоративные решетки частично закрывают активную поверхность громкоговорителя, и при неправильно выбранной форме решетки это приводит к уменьшению среднего звукового давления и значительным искажениям частотной характеристики. Для определения влияния тканей и декоративных решеток, применяемых в радиовещательных приемниках, на форму общей частотной характеристики автором были проведены измерения частотных характеристик в корпусе объемом 9000 см3 с типовым громкоговорителем I ГД-28. Испытанию были подвергнуты радиоткани различной плотности (шелковые и капроновые), подкладочные ткани для декоративных решеток и сами декоративные решетки различной «прозрачности». Под термином «прозрачность» понимается отношение общей суммы площадей отверстий к общей поверхности решетки. Наиболее показательные характеристики приведены в данном разделе. Для иллюстрации влияния тканей или решеток на каждом рисунке изображена общая акустическая частотная характеристика, снятая с открытым отверстием громкоговорителя.

В результате испытаний было установлено, что подкладочные ткани типа марли и канвы вносят незначительные изменения общей акустической частотной характеристики. В диапазоне частот от 100 гц до 10 ООО гц изменения не превышают 1,5 дб, что сравнимо с допустимой погрешностью ±0,5 дб измерительных установок. Более плотная подкладочная ткань типа миткаля снижает общую акустическую частотную характеристику в области 100—400 гц примерно на 2,5 дб. Радиоткани вносят большие изменения акустической характеристики.

На рис. 38 приведены для сравнения частотные характеристики для подкладочной ткани (канвы) и плотной шелковой радиоткани. Как видно из приведенного рисунка, подкладочная ткань (канва) не изменяет общую акустическую характеристику более чем на 1,5 дб, в то время как плотная шелковая радиоткань снижает частотную характеристику в области низких частот на частоте 120 гц примерно на 5 дб, а в области 5 000—10 000 гц — более чем на 4,5 дб. Менее плотные шелковые радиоткани в тех же интервалах частот вызывают отклонения не менее
3 дб.

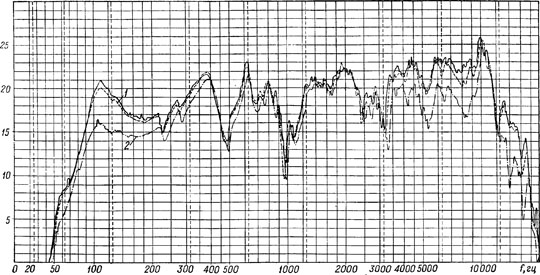

Рис. 38. Изменение частотной характеристики акустического тракта радиоприемника в зависимости от применяемой декоративной ткани.
1 — ткань типа «канва»; 2—плотная шелковая радиоткань.





Несколько меньшие изменения вносят капроновые радиоткани. В зависимости от плотности вязки капроновой радиоткани изменения, вносимые в диапазоне частот 200—150 гц, не превышают 1,5—2,5 дб, а в диапазоне 3 000—10 000 гц— 1,5 дб.

Значительно меньшее влияние на общую акустическую характеристику оказывают декоративные решетки, однако до определенной степени «прозрачности». Декоративные решетки «прозрачностью» от 20% и выше в диапазоне частот от 100 до 700 гц изменяют частичную характеристику не более чем на 1 дб, а в области частот от 2000 до 10 000 гц — не более чем на 1,5—2 дб. Резкие изменения частотной характеристики возникают в случае применения декоративных решеток «прозрачностью» менее 19%. На рис. 39 приведены акустические частотные характеристики, снятые с декоративными решетками «прозрачностью» 10% и 15%. Весьма наглядно выявляются резкие искажения акустической характеристики как в области низких частот, так и в верхней части звукового диапазона. Если в области низких частот завалы частотной характеристики не превышают 5 дб, то в районе 5000 гц они достигают величины порядка 18 дб. Еще более резкие изменения акустической частотной характеристики вносят декоративные решетки «прозрачностью» 2,5%. Как видно из рис. 40, декоративные решетки «прозрачностью» 2,5% вызывают значительный спад частотной характеристики в области низких частот (до 12 дб), завалы в среднечастотном диапазоне и резкое сокращение диапазона воспроизводимых частот (до 2,500— 3000 гц).

На форму акустической частотной характеристики оказывает влияние не только «прозрачность» декоративной решетки, но и ее масса. На рис. 39 изображены декоративные решетки с одинаковой степенью «прозрачности» (15%), но различной толщины (2 и

4 мм). В области низких частот (100—200 гц) декоративная решетка, имеющая меньшую массу, поднимает частотную характеристику на 1 —1,5 дб, а в диапазоне 3000—8000 гц — на 2—3 дб.

На основании рассмотренного можно сделать следующие выводы:

1) для драпировки лицевой части корпуса радиоприемника целесообразно применять капроновые радиоткани или шелковые радиоткани малой плотности, оказывающие незначительное влияние на общую акустическую частотную характеристику;

2) в качестве подкладочной ткани лучше выбирать марлю, имеющую мелкую структуру вязки, в большей степени защищающую от визуального просмотра механические детали радиоприемника;

3) декоративные пластмассовые решетки следует проектировать со степенью «прозрачности» не ниже 20% и наименьшей массой, допустимой конструктивными и технологическими возможностями производства.
