Настройка и регулировка УРЧ

Усилители радиочастоты (УРЧ) бывают апериодические и резонансные (избирательные). Апериодический усилитель является резистивным и имеет широкую полосу пропускания. Наибольшее применение получили резонансные усилители. От резонансного усилителя требуются: наибольшее усиление напряжения или мощности на частоте принимаемого сигнала; избирательность по зеркальному каналу и ослабление сигнала радиостанции, работающей на промежуточной частоте данного приемника; перекрытие заданного диапазона частот; наибольший устойчивый коэффициент усиления и минимальный коэффициент шума.

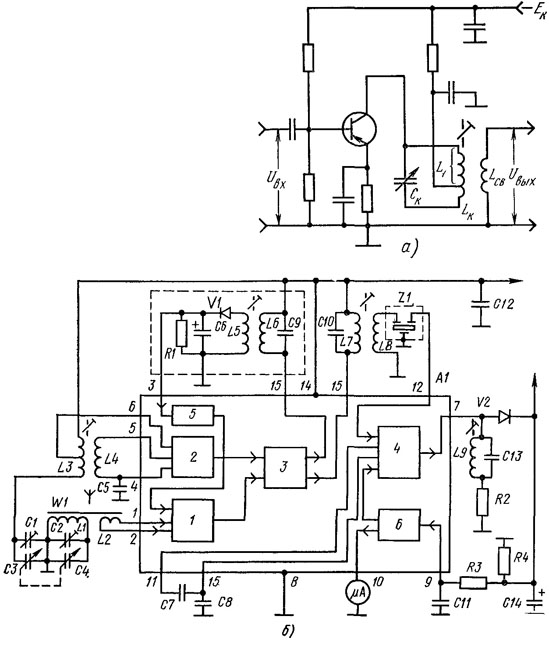

На рис. 78, а показана схема резонансного УРЧ с автотрансформаторным включением контура в цепь коллектора и трансформаторным выходом, а на рис. 78, б — схема УРЧ, выполненная на микросхеме К174ХА2. Такие схемы используют в радиовещательных супергетеродинных приемниках I—III классов с амплитудной модуляцией. Микросхема К17ХА2 содержит УРЧ 1, гетеродин 2, смеситель 3, УПЧ 4 и два операционных усилителя АРУ-УРЧ 5 и 6.

Обычно в УРЧ применяют высокочастотные пентоды с переменной крутизной, высокочастотные транзисторы и интегральные микросхемы. Для усиления сверхвысоких частот (в дециметровом и сантиметровом диапазонах волн) в усилителях используют специальные СВЧ триоды, лампы бегущей волны, а также тунельные диоды.

В УРЧ в качестве колебательных контуров применяют одиночные контуры, так как двухконтурные полосовые фильтры требуют усложнения конструкции диапазонного конденсатора.

Рис 78 Схемы усилителей радиочастоты: а — на транзисторе, б — на микросхеме

Совокупность входной цепи и УРЧ в любом супергетеродинном приемнике называют преселектором. Преселектор осуществляет предварительную избирательность принимаемых сигналов и ослабление сигналов мешающих станций.

Усиление УРЧ на резонансной частоте зависит от параметров ламп, транзисторов и интегральных микросхем, режимов их работы и эквивалентного сопротивления колебательного контура, являющегося нагрузкой каскада.


указаны ориентировочные величины резонансного коэффициента усиления Ко для каждого диапазона.

Последние достижения электронной техники позволяют исключить из схемы приемника конденсатор переменной емкости, заменив его специальным полупроводниковым диодом — варикапом. Варикап представляет собой полупроводниковый диод, используемый при обратной полярности приложенного к нему напряжения в качестве емкости. Емкость варикапа зависит от приложенного к нему напряжения. Управление емкостью варикапа путем изменения подаваемого на него напряжения позволяет использовать его в качестве конденсатора переменной емкости с электронным управлением. Это дало возможность создать полностью автоматизированные радиоприемники с электронной перестройкой по диапазону волн.

Принципиальная схема электронной настройки контура варикапом показана на рис. 80. К контуру LкCк через разделительный конденсатор Ср параллельно включен варикап V. Резонансная частота контура в данном случае зависит не только от емкости конденсатора Ск, но и от емкости варикапа, для изменения которой, а следовательно, и частоты контура, к варикапу подводится управляющее напряжение Up. В контур это напряжение не попадает из-за разделительного конденсатора Ср. Емкость конденсатора Ср сравнительно большая, поэтому его сопротивление переменному току высокой частоты мало, так что варикап оказывается включен параллельно конденсатору конгура Ск. Для устранения шунтирования контура источником питания резистор R1 имеет большое сопротивление.

Поскольку изменение емкости варикапа достигается только изменением управляющего напряжения, отпадает необходимость в применении конденсаторов переменной емкости, а при дистанционном управлении при перестройке частоты приемника — ив различных электромоторах, переключателях и др. Это позволяет создавать радиоприемники малогабаритными, высоконадежными и удобными в управлении.

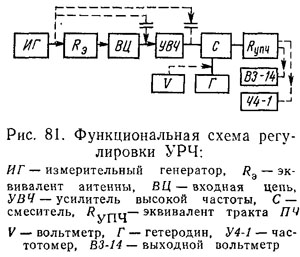

Радиочастотный тракт радиоприемника состоит из входных цепей, каскадов УРЧ и преобразователя частоты. Параметры радиочастотного тракта зависят от точности настройки и сопряжения резонансных контуров, входящих в тракт высокочастотных цепей. Поскольку блок УРЧ нельзя окончательно настроить вне радиоприемника, рассмотрим порядок предварительной его настройки, которую можно осуществить по схеме рис. 81.

Предварительная настройка блока УРЧ производится по всем диапазонам приемника. Первоначально на вход УРЧ через эквивалент антенны Ra от генератора стандартных сигналов подается уровень сигнала соответствующей крайней частоты и с помощью регулировочных элементов (подстроечных конденсаторов) УРЧ добиваются максимального показания электронного вольтметра. То же повторяется на нижней точке сопряжения диапазона частот с помощью сердечников соответствующих катушек.
