Настройка и регулировка УЗЧ

Чтобы хорошо отрегулировать УЗЧ, нужно иметь ясное представление о назначении и роли всех входящих в него элементов, понимать физические процессы, происходящие в усилителях, и уметь грамотно пользоваться измерительными приборами.

После проверки работоспособности УЗЧ покаскадно проверяют режимы усилительных элементов (транзисторов — или микросхем) по постоянному току и приступают к настройке и регулировке усилителя. Задача настройки и регулировки УЗЧ состоит в том, чтобы с помощью определенных технологических и контрольных операций, например, установления оптимальных режимов работы отдельных элементов (транзисторов, микросхем), выявления и устранения неисправностей, обеспечить выпуск усилителей, соответствующих стандарту или ТУ.

Перед началом измерений проверяют мощность, потребляемую УЗЧ при отсутствии сигнала на его входе. Для этого переключатель переводят в положение II (см. рис. 65). Мощность, потребляемая УЗЧ, определяется вольтметром V и амперметром А, включенными в цепь питания усилителя. По показаниям этих приборов определяют потребляемый ток I0 и напряжение источника питания 11. Класс точности измерительных приборов должен быть не ниже 2,5. Потребляемая УЗЧ мощность рассчитывается по формуле: Рпотр = I0Еист

На вход УЗЧ чаще всего к соответствующим выводам разъема «Магнитофон» от звукового генератора подается номинальное напряжение сигнала на частоте 1000 Гц, соответствующее номинальной мощности в нагрузке. На выходе УЗЧ параллельно звуковой катушке громкоговорителя присоединяют измерительные приборы: электронный вольтметр 6, осциллограф 7 и измеритель нелинейных искажений 8.

Необходимо убедиться в правильности действия регуляторов усиления. Для этого регулятор громкости устанавливают в положение максимального усиления, а напряжение сигнала на входе каскада увеличивают до получения на выходе УЗЧ напряжения, соответствующего номинальной выходной мощности. Затем ручку регулятора громкости ставят в положение минимального усиления (в пределах плавной регулировки) и опять определяют выходное напряжение. Отношение обоих напряжений на выходе УЗЧ, выраженное в децибелах, характеризует глубину регулировки регулятора громкости и должно соответствовать ТУ.

Покаскадную регулировку УЗЧ начинают с оконечного каскада. В схеме, показанной на рис. 62, входной сигнал от звукового генератора через конденсатор Ср поступает на базу транзистора V. Режим каскада будет определяться напряжением источника питания Ек, постоянным напряжением смещения Uбэо на базе транзистора, падения напряжения на резисторах R2 и R0 в цепи эмиттера, служащего для термостабилизации усилителя.

Налаживание такого каскада УЗЧ сводится к регулировке коллекторного тока транзистора подбором резистора R2, при одновременном измерении напряжения Uбэо которое определяется заданным режимом транзистора. Проверку каскада на отсутствие нелинейных искажений с помощью осциллографа производят, подав от звукового генератора номинальное напряжение сигнала на частоте 1000 Гц на вход оконечного каскада. Коэффициент усиления при этом должен быть максимальным. Если УЗЧ исправен и работает без нелинейных искажений, на экране осциллографа можно наблюдать неискаженную форму выходного сигнала.

При увеличении уровня входного сигнала на выходе будут появляться нелинейные искажения сигнала. На рис. 66 приведены осциллограммы изменения формы синусоидальной кривой сигнала на выходе УЗЧ при различных величинах нелинейных искажений (8, 12, 15 и 20%). Для наблюдения низкочастотного сигнала частота развертки осциллографа выбирается в пределах 200—500 Гц.

Если при номинальном входном сигнале каскад вносит нелинейные искажения (форма сигнала в нагрузке искажена), изменяют режим работы каскада. Изменением коллекторного тока (за счет изменения R2, см. рис. 62) добиваются отсутствия нелинейных искажений.

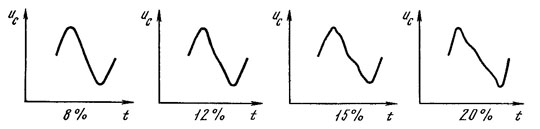

Рис. 66. Осциллограммы изменений формы синусоидальной кривой сигнала на выходе усилителя при различных величинах нелинейных искажений



Настройку двухтактных выходных каскадов начинают, подав напряжение сигнала от генератора к фазоинверсному каскаду. Предварительное налаживание двухтактного оконечного каскада УЗЧ (см. рис. 64) на транзисторах производят, подбирая идентичные транзисторы или регулируя напряжение смещения с помощью резисторов 1-R13 и 1-R14 в базовых цепях. Условием нормальной работы двухтактного оконечного каскада является симметрия его плеч по постоянному и переменному токам. Следует помнить, что отсутствие симметрии плеч приводит к появлению нелинейных искажений и уменьшению динамического диапазона усилителя из-за плохой компенсации фона переменного тока, помех и т. д.

Регулировка фазоинверсных каскадов (см. рис. 61) заключается в установлении одинаковых значений выходного напряжения, сдвинутых одно относительно другого на 180°. Это осуществляют подбором сопротивлений резисторов в цепях коллектора и эмиттера. Настройка предварительных каскадов УЗЧ заключается в обеспечении типового режима работы транзисторов подбором сопротивлений резисторов R2 и R3 (см. рис. 60).

Окончательный этап налаживания УЗЧ заключается в подборе элементов цепей отрицательной обратной связи. Если в процессе регулировки предварительных каскадов УЗЧ выяснится, что чувствительность усилителя излишне велика, усиление можно уменьшить введением более глубокой обратной связи.

В ряде случаев для получения наиболее приятного звучания производят коррекцию частотной характеристики на низких частотах подбором переходных конденсаторов. Номинальная емкость

переходных конденсаторов должна быть достаточной, чтобы низкие частоты воспроизводились хорошо. Изменение тембра звука с помощью регулятора тембра должно быть плавным.

Громкость воспроизведения при исправном регуляторе также должна плавно изменяться от максимума до минимума. Если при вращении ручек переменных резисторов (регулятора громкости и тембра) будут прослушиваться трески и шорохи, эти резисторы следует заменить, При максимальной громкости в любом положении регулятора тембра усилитель не должен самовозбуждаться.

Заключительным этапом налаживания УЗЧ является его испытание и проверка всех качественных показателей: уровня собственных шумов (фона), нелинейных искажений, номинальной выходной мощности, диапазона воспроизводимых частот и неравномерности частотной характеристики.

Убедившись в нормальной работе УЗЧ, снимают амплитудно-частотную характеристику (например, осциллографом). Если на

вход УЗЧ от звукового генератора подать номинальное напряжение сигнала, на экране осциллографа можно наблюдать колебания выходного напряжения. При вращении ручки перестройки частоты генератора по диапазону звуковых частот на экране осциллографа видно, что постоянному уровню напряжений входного сигнала будут соответствовать различные уровни выходного напряжения.

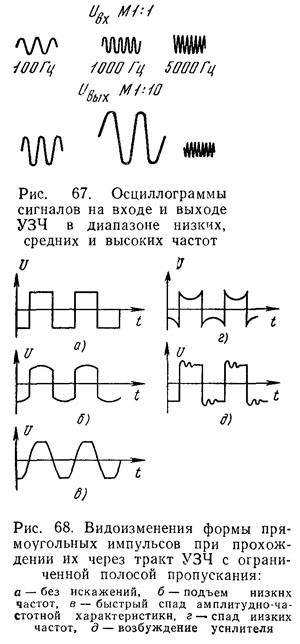

Осциллограммы сигнала на входе и выходе УЗЧ для различных звуковых частот показаны на рис. 67. По ним можно судить о зависимости коэффициента усиления от частоты, т. е. об амплитудно-частотной характеристике усилителя. Максимальное усиление Uвых на средних частотах будет 1000 Гц, на низких— 100 Гц и ниже и высоких — 5000 Гц и выше.

В производственных условиях исправность УЗЧ часто проверяют, подавая на его вход прямоугольные импульсы определенной последовательности. Осциллограмма (рис. 68) на выходе показывает, как изменяется форма импульсов при прохождении их через УЗЧ с различной полосой пропускания.
