Регулировка выпрямителей тока


Прежде чем приступить к проведению регулировочных работ блока выпрямителя, необходимо ознакомиться с принципиальной и монтажной схемами и убедиться в правильности сборки и монтажа блока, а также в исправности входящих в него элементов.

Основными параметрами, подлежащими проверке при регулировке, являются: потребляемая мощность, выходные напряжения и токи при номинальной нагрузке, коэффициент пульсации выпрямленных напряжений, степень стабилизации напряжений при изменении напряжения питающей сети или величины нагрузки, нагрузочные характеристики, надежность работы и др.

Все перечисленные параметры, особенно надежность работы выпрямителя, зависят не только от сборки и монтажа его конструкции, но и от качества отдельных элементов (трансформатора, вентильных приборов, конденсаторов и др.).

Рассмотрим принцип проверки отдельных элементов выпрямителя.

Силовые трансформаторы предназначены для повышения или понижения переменного напряжения питающей сети. Основными характеристиками силового трансформатора являются: число обмоток, рабочие напряжения, электрическая прочность, сопротивление изоляции, диапазон рабочих температур, масса и габариты. При проверке готовые трансформаторы сначала осматривают, сличают с чертежом или образцом, а затем переходят к проверке его электрических параметров.

Сопротивление изоляции в трансформаторе измеряется между обмотками и между обмотками и магнитопроводом мегаомметром, оно должно быть не менее 1000 МОм.

Электрическую прочность изоляции проверяют на специальных пробойных установках при резко меняющейся нагрузке и напряжении сети. В зависимости от назначения трансформатора и режимов его работы напряжение установки может меняться от 200 В до 2 и более киловольт.

Рабочие напряжения обмоток проверяют вольтметром переменного тока по технологическим картам напряжения. Если трансформатор имеет симметричные обмотки, одновременно проверяют отсутствие асимметрии обмоток.

В лабораторных условиях параметры трансформаторов проверяют с помощью стандартных измерительных приборов: вольтметра переменного тока, амперметра, пробивной установки, мегаомметра. В серийном и массовом производстве трансформаторов используют специализированные установки, которые позволяют производить все виды испытаний новых трансформаторов методом сравнения с эталонным образцом.

Параметры диодов, конденсаторов, резисторов и других элементов выпрямителей проверяют в соответствии с ГОСТами и ТУ на эти элементы. Состав измерительных приборов и оборудования, используемых при настройке и регулировке выпрямителей, определяют, исходя из назначения выпрямителя и вида производства.

Настройку и регулировку выпрямителей в условиях опытного и мелкосерийного производства осуществляют по маршрутным картам технологического процесса. Внешним осмотром проверяют качество сборочно-монтажных работ. С помощью омметра и карты сопротивлений, до включения выпрямителя в сеть питания, осуществляют контроль монтажных работ. Необходимо также убедиться в том, что положение переключателя напряжения сети соответствует подводимому напряжению, а номиналы предохранителей — потребляемому току. После этого выпрямитель можно включить в сеть.

Первоначальное включение выпрямителя в сеть производят при пониженном напряжении с целью исключения выхода из строя отдельных элементов схемы. Если лампочка освещения и сигнализации (МН-6,3 В, 0,22 А) не загорается, нужно проверить, нет ли повреждений в подводке электропитания. Пробником или омметром проверяют исправность вилки Х4, шнура, разъема ХЗ и XI, переключателя напряжений К2 трансформатора и выключателя сети К1 устройства, а также предохранителя Е1 и первичную обмотку силового трансформатора на обрыв. Если на первичной обмотке трансформатора есть переменное напряжение, а на вторичной повышающей обмотке его нет, следует омметром проверить исправность вторичной обмотки, предварительно отключив их от сети и схемы выпрямителя.

Если при включении выпрямителя в сеть нет выпрямленного напряжения, причиной может быть пробой конденсаторов фильтра или большая утечка в них, выход из строя диодов выпрямителя или неисправность в схеме стабилизатора. Пробой конденсатора фильтра СЗ сопровождается выходом из строя полупроводниковых диодов выпрямителя (VI или V2). Если на конденсаторе СЗ есть напряжение, а на обкладках конденсатора фильтра C1 оно равно нулю, значит, этот конденсатор неисправен.

Когда выпрямленное напряжение меньше номинального, в первую очередь необходимо проверить напряжение питающей сети. Если напряжение нормальное, причиной неисправности может быть неправильно установленный переключатель К2, наличие короткозамкнутых витков в трансформаторе или пробой какой-либо обмотки на корпус (трансформатор при этом быстро греется), большая утечка конденсаторов фильтра СЗ и С1 или потеря ими емкости из-за старения. При плохом сглаживании выпрямленного напряжения из-за потери емкости конденсаторами фильтра прослушивается фон в виде низкого тона на выходе усилителя. Если при подключении к конденсатору фильтра другого (исправного) конденсатора фон пропадает, значит, конденсатор потерял емкость (или у него большая утечка) и его необходимо заменить.

После проверки исправности схем выпрямителя и стабилизатора напряжения приступают к проверке параметров, регулировке выпрямителя и снятию характеристик выпрямленного напряжения.





При налаживании стабилизатора на операционном усилителе нужно обратить особое внимание на соответствие монтажных работ монтажным схемам, иначе может возникнуть самовозбуждение блока.

Надежная работа РЭА в целом во многом зависит от нормальной работы выпрямителя и соответствия его выходных параметров заданным ТУ. Если в процессе контроля окажется, что выпрямленное напряжение U0, коэффициент пульсации Ка и нагрузочная характеристика не соответствуют ТУ, производят регулировку схемы выпрямителя и стабилизатора, в процессе которой получают требуемые значения параметров.

Регулировка выпрямителя заключается в установке нормальных электрических режимов работы его элементов.

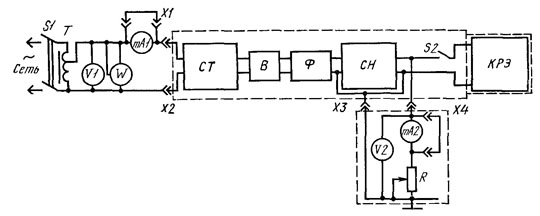

Проверка правильности электрических режимов элементов при серийном производстве выпрямителей производится по операционным технологическим картам, а также картам напряжений и сопротивлений, при единичном производстве или ремонте — по принципиальной и монтажной схемам. После проверки режимов работы элементов схемы выпрямителя и соответствия напряжений ТУ можно приступить к снятию характеристик выпрямителя. Функциональная схема выпрямительного блока и включение измерительных приборов, с помощью которых производят измерение выпрямленного напряжения, тока и мощности, потребляемых от сети, тока в нагрузке и коэффициента пульсаций показаны на рис. 56.







Рис. 56. Функциональная схема выпрямительного блока и включение измерительных приборов:
СТ — силовой трансформатор, В — вентиль, Ф — фильтр, СИ — стабилизатор напряжения, КРЭ — каскады радиоэлектронного устройства




Выпрямленное напряжение определяют по показаниям вольтметра V2. В качестве измерительного прибора может быть использован электронный вольтметр или осциллограф, причем последний позволяет также измерять напряжения пульсаций и визуально просматривать их на электронно-лучевой трубке.

Напряжение выпрямителя измеряют последовательно: сначала переменное на входе выпрямителя, затем постоянное на его выходе. Автотрансформатор Т необходим для плавной регулировки переменного напряжения. Постоянный ток в цепи нагрузки измеряется миллиамперметром т.А2, а общий ток, потребляемый от сети, — миллиамперметром tn Al (при измерениях ключ S2 разомкнут). Мощность, потребляемая устройством от сети питания, измеряется ваттметром W, включаемым на входе устройства, для чего перемычку XI размыкают.

Все схемы выпрямителей на выходе кроме постоянной составляющей напряжения имеют переменную составляющую (напряжение пульсаций). Напряжение пульсаций зависит от частоты питающей сети и выпрямителя, амплитуда напряжения пульсаций — от вида фильтра выпрямителя. На практике величина пульсаций выпрямителя оценивается коэффициентом пульсаций Кп.





Для этого на вход выпрямителя подают номинальное переменное напряжение, а на выходе — включают сопротивление нагрузки R, миллиамперметр тА2 постоянного тока, вольтметр V2 или осциллограф. Изменяя сопротивление нагрузки R, устанавливают номинальный ток.

Вольтметром V2 замеряют постоянную U0 и переменную Um0

составляющие выпрямленного напряжения. Если на выходе

выпрямителя включен осциллограф, переменную составляющую выпрямленного напряжения можно наблюдать визуально. Зная напряжение, Кп можно определить по формуле







Коэффициент пульсаций указывают в ТУ на выпрямитель. Например, для усилителя УЗЧ амплитуда пульсаций анодного напряжения не должна превышать 0,5% от напряжения полезного сигнала, для усилителей УРЧ и УПЧ она
должна быть не более 0,05—0,1% (0,1—0,2 В).

 Причинами повышенной пульсации выпрямленного напряжения являются недостаточная емкость конденсаторов фильтра и асимметрия плеч вторичной обмотки силового трансформатора. После устранения неисправностей выходные параметры выпрямителя проверяют повторно.

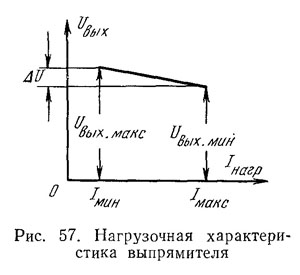

Нагрузочная (вольт-амперная) характеристика выпрямителя выражает зависимость выпрямленного напряжения на нагрузке R от тока нагрузки. Для снятия указанной характеристики можно воспользоваться схемой, показанной на рис. 56, отключив каскады питаемого устройства выключателем S2. Нагрузочная характеристика снимается следующим образом. Изменяя сопротивление нагрузки R в заданных ТУ пределах, измеряют ток в нагрузке миллиамперметром тА2. По полученным данным строят нагрузочную характеристику (рис. 57), из которой видно, что при увеличении тока нагрузки от Iмин до Iмакс выходное напряжение выпрямителя уменьшается ОТ Uвых.макс ДО Uвых.мин. Наибольший допустимый ток. в нагрузке выпрямителя определяется допустимым током, проходящим через вентиль.

Изменение напряжения на нагрузке равно AU= иБЪ1Х.макс— —f/вых.мин и обусловлено увеличением падения напряжения на элементах выпрямителя (обмотке трансформатора, внутреннем сопротивлении вентиля и сопротивления фильтра).

Нормальный ход нагрузочной характеристики свидетельствует об исправности силового трансформатора и элементов выпрямителя.

Холостым режимом выпрямителя является его работа при полном отключении нагрузки. Этот режим опасен для работы выпрямителя, так как может вызвать пробой конденсаторов фильтра.
