Электронно-лучевые измерительные приборы (осциллографы), используемые для регулировки РЭА

Для наладки и ремонта РЭА, наблюдения и исследования периодических и импульсных сигналов малой (микросекундной) длительности широко используют осциллографы, представляющие собой универсальные радиоизмерительные приборы.

Осциллографы характеризуются следующими основными техническими данными: размером экрана, чувствительностью каналов, максимальным напряжением исследуемого сигнала, полосой пропускания, входными сопротивлением и емкостью, изображениями исследуемых сигналов, видами разверток, погрешностями измерения амплитуд и временных интервалов.

По назначению и принципу действия осциллографы делят на универсальные, запоминающие, стробоскопические, скоростные и специальные, а по числу одновременно наблюдаемых сигналов — на одно-, двух- и многолучевые.

Для проверки регулировки и ремонта радиовещательной и телевизионной аппаратуры, а также исследования непрерывных и импульсных сигналов используют универсальные осциллографы. Например, осциллограф С1-72 применяют для исследования сигналов с амплитудами 40 мВ — 60 В и длительностью 0,2 мкс — 0,5 с. Простота конструкции и схемы, высокая надежность, универсальность питания и малая потребляемая мощность позволяют широко использовать его для ремонта и обслуживания различных радиотехнических и электронных устройств. Синхронизация прибора может осуществляться внешним и внутренним сигналами.

Стробоскопические и широкополосные осциллографы С7-12 и С7-16 служат для исследования переходных процессов в быстродействующих полупроводниковых приборах и интегральных микросхемах, при наладке схем быстродействующих вычислительных машин, а также при изучении формы СВЧ-колебаний.


Широкое распространение получили специальные осциллографы, способные запомнить сигнал и длительно воспроизводить его. Б радиоэлектронике запоминающие осциллографы используют для изучения свойств полупроводниковых и других электронных приборов.. К ним относят однолучевые С8-9А, С1-29 и С1-37 и двухлучевые С8-17.

При всем многообразии выпускаемых промышленностью осциллографов их структурные схемы в основном одинаковы. Любой осциллограф состоит из электронно-лучевой трубки с электростатическим отклонением луча, двух электрических каналов (У «У»,

У«Х»), по которым подается напряжение для вертикального «У» и горизонтального «X» отклонения луча, измерительных блоков и источника питания (рис. 52).

В двухлучевых осциллографах для каждого луча имеются отдельные каналы вертикального отклонения и один общий канал горизонтального отклонения.

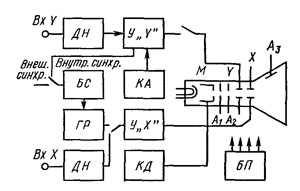

Рис. 52. Функциональная схема осциллографа:
ДН — делитель напряжения, У — усилители вертикальной «У» и горизонтальной «X» разверток. БС — блок синхронизации, КА — калибратор амплитуды, КД — калибратор длительности, ГР— генератор развертки, ВП — блок питания
