Методы измерения частоты и применяемые приборы

Измерение основной физической величины — времени и ее производной — частоты, а также воспроизведение и хранение единиц ; их измерения лежат в основе большинства измерительных задач. Основой частотно-временной аппаратуры является группа стандартов частоты, включающая водородный, рубидиевый, цезиевый и кварцевый стандарты, которые хранят единицу времени — секунду и единицу частоты — герц.

Приборы для измерения частоты, называемые частотомерами, делятся на резонансные 42, электронно-счетные 43, гетеродинные 44, и др. Измерять частоту можно разными приборами и методами. Промышленность выпускает стрелочные частотомеры (43-1, 43-7 и др.), которые позволяют отсчитывать частоту непосредственно по шкале используемого в нем стрелочного прибора в диапазоне от 10 Гц и до 500 кГц. Отклонение стрелки прибора зависит от усредненного значения тока заряда или разряда образцового конденсатора, перезаряжаемого напряжением измеряемой частоты. Поскольку ток в цепи прямолинейно зависит от напряжения, такие частотомеры имеют равномерную шкалу и обладают относительно большим входным сопротивлением.

Рис. 43. Функциональная схема гетеродинного частотомера

Для измерения высоких частот и СВЧ используют методы сравнения измеряемой частоты с известной частотой собственных колебаний в резонансной системе. Рассмотрим эти методы.

Гетеродинный метод основан на сравнении исследуемых колебаний fx с колебаниями градуированного высокоточного генератора (гетеродина) fэт с помощью смесителя. На рис. 43 показана функциональная схема гетеродинного частотомера (волномера), состоящего из гетеродина Г, смесителя С и выходного прибора ВП (индикатора), в котором сравнение частоты колебаний производится методом биений.

Принцип измерения состоит в следующем. На блок смесителя подается колебание высокостабильной частоты fэт от гетеродина и колебание частоты fх. С выхода смесителя колебание разностной частоты биений fзв подается на выходной прибор, отградуированный в соответствующих единицах измерений (частотах или длинах волн). Несмотря на простоту устройства, гетеродинные частотомеры позволяют измерять частоту в пределах 30—' 3000 МГц с высокой точностью.

В основу резонансного метода измерения частоты положено явление электрического резонанса. Волномеры состоят из высокодобротного контура, механизма настройки и индикатора.

В зависимости от диапазона измеряемых частот колебательный контур частотомера может выполняться из высокодобротного
контура LC с сосредоточенными постоянными, либо в виде отрезка коаксиальной линии, либо в виде объемного резонатора.

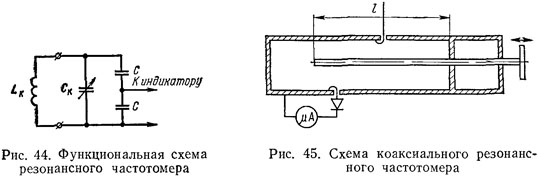

Функциональная схема резонансного частотомера показана на рис. 44. На измеряемую частоту настраивается в резонанс контур Ь_КС«. Зная индуктивность L_K и емкость С_к, легко вычислить изме­ряемую частоту. Наличие резонанса в контуре L_KC_b регистрирует­

ся по максимальному показанию индикатора. Обычно резонансный частотомер имеет набор сменных катушек L_K, позволяющих пере­крыть диапазон частот от нескольких сотен килогерц до несколь­ких десятков мегагерц.

Резонансные частотомеры сверхвысоких частот состоят из коаксиальных и объемных резонаторов. Отрезок коаксиальной линии, представляющей собой колебательный контур, связывается с источником колебаний (генератором) и детектором петлями свя­зи (рис. 45). Настройка контура в резонанс осуществляется изменением длины I внутреннего проводника коаксиальной линии. Если на длине отрезка линии укладывается четверть волны изме­ряемого колебания, возникает резонанс. Момент настройки в резо­нанс отмечают по максимальному отклонению стрелки индикато­ра, включенного в цепь детектора. Измерение исследуемой длины волны состоит в нахождении двух соседних резонансов в линии и определении расстояния между ними; оно равно половине длины волны исследуемого колебания. Резонансные волномеры позволя­ют измерять длины волн от нескольких сантиметров до нескольких дециметров.

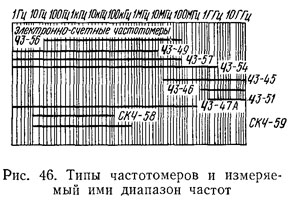

Отечественная промышленность выпускает большую номенкла­туру частотомеров для измерения в диапазоне СВЧ: например, резонансные коаксиальные частотомеры на частоты от 40 до 10700 МГц (Ч2-2А и 42-37) и волноводные на частоты от 8 до 16,6 ГГц (42-33 и 42-31). Типы частотомеров и измеряемый ими диапазон частот приведены на рис. 46.

Для осуществления автоматического измерения частоты в диа­пазоне до 10 ГГц предназначен резонансный волноводный пано­рамный частотомер 42-55, который позволяет осуществлять авто­матическое измерение по индикатору прибора одновременно нескольких частот, излучаемых генераторами СВ4. Он широко

применяется при проверке и ремонте генераторов в лабораторных и производственных условиях. Частотомер выполнен полностью на полупроводниковых приборах, погрешность измерений 0,5%, чувствительность 5-10~3 мВт. Габариты прибора 480X255X480 мм, масса 28 кг.

Для лабораторных измерений частоты применяют электронносчетные частотомеры, выдающие результаты измерений в цифровой форме.

 Действие этих при­боров основано на преобразо­вании измеряемого синусои­дального напряжения в корот­кие прямоугольные импульсы, соответствующие измеряемой частоте. Эти импульсы регист­рируются счетчиком.

Например, за 1 с счетчик регистрирует 1 • 10⁶ импульсов, значит, измеряемая частота будет равна 1 МГц. Такие ча- тотомеры облегчают процесс измерения в широких преде

лах частот (от нескольких герц до сотен мегагерц), период следо­вания и длительность импульсов. Они также могут быть исполь­зованы в качестве источников кварцованных частот, датчиков ка­либрованных интервалов времени и др.

Электронно - счетные частотомеры (универсальные ЧЗ-47А, 43-49 и упрощенные 43-44, 43-45, 43-46) осуществляют програм­мируемое измерение частоты радиосигналов от долей герца до СВ4-диапазонов с погрешностью ±5-10^-9 и интервалов времени от 1 до 10⁴ мкс с погрешностью ±0,1 мкс. Они выдают результаты измерений в коде, обеспечивающем математические вычисления, статистическую обработку и регистрацию их в цифровой и анало­говой формах.
