Методы измерения индуктивности

 Индуктивность измеряют приборами с непосредственным отсчетом и компенсационными методами. Приборы ЕЗ-2 и ЕЗ-З с непосредственным отсчетом позволяют измерять индуктивности дросселей, трансформаторов и катушек с ферромагнитными сердечниками, работающими с подмагничиванием и без него, сопротивления активных потерь катушек с добротностью до 100.

Компенсационным методом можно измерять индуктивность с точностью 1—3%. Частота, на которой производят измерение, обычно равна 1000 Гц. Этим методом чаще всего измеряют индуктивность катушек, работающих на звуковых частотах.

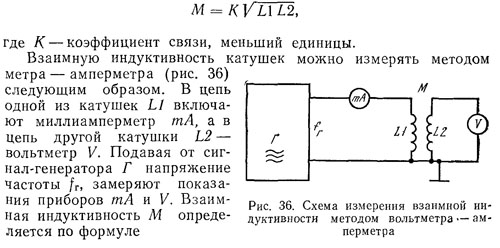

Методы измерения взаимной индуктивности. Если две катушки индуктивности L1 и L2 поместить рядом, между ними возникает взаимная индуктивность, Гн:


Чтобы уменьшить погрешность измерения, необходимо учитывать, что собственная частота катушки L1 должна быть во много раз больше частоты сигнал-генератора. Более точные данные измерения взаимной индуктивности можно получить мостовыми методами.
