Пайка печатных плат

Для создания электрических контактов между отдельными радиодеталями и проводниками печатных плат в процессе сборки и монтажа РЭА используют пайку с применением флюсов и припоев.

Флюсы (канифоли и др.) предназначены для очистки поверхностей проводников, подлежащих пайке.

Оловянисто-свинцовые припои (ПОС) обеспечивают высокую надежность пайки, имеют низкую температуру плавления, обладают высокой электропроводностью и хорошо смачивают поверхность пайки. Кроме того, припои ПОС позволяют осуществлять групповую пайку при изготовлении РЭА с применением печатного монтажа. Наиболее простым и распространенным способом групповой пайки печатных плат является погружение платы в ванну с расплавленным припоем.

При пайке погружением в расплавленный припой (рис. 13, а) печатную плату 1 с установленными на ней радиодеталями закрепляют в специальном держателе и погружают в ванну 2 с расплавленным припоем 3. Этот способ обеспечивает одновременную пайку всех соединений, но требует строго выдерживать температуру и время пайки. При перегреве платы вспучивается диэлектрик, при недогреве — снижается качество пайки. При массовом производстве радиоаппаратуры для защиты диэлектрика от перегрева применяют защитную маску из бумаги, лакоткани и других материалов. Маску с отверстиями для пайки наклеивают на основание платы с нижней стороны. По окончании пайки маску снимают.

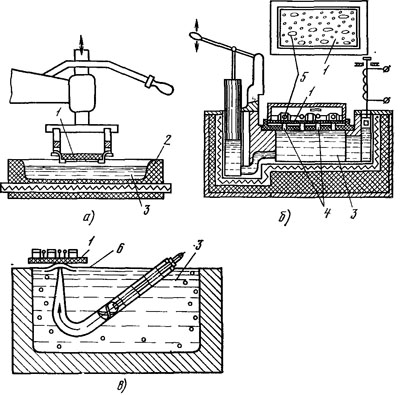

Рис. 13. Методы групповой пайки печатных плат: а — погружением, б — избирательная, в — волной припоя

Другим способом групповой пайки с использованием защитных масок является избирательная (фильерная) пайка (рис. 13, б), при которой припой 3 через фильер 4 подается к точкам паяния 5, уменьшая тем самым нагрев радиоэлементов и основание платы 1.

Наиболее эффективным способом механизированной групповой пайки, нашедшим широкое распространение в массовом производстве радиоаппаратуры в СССР и за рубежом, является пайка волной припоя (рис. 13, в). Этот способ пайки заключается в том, что монтажная плата 1 проходит с определенной скоростью по гребню волны 6 расплавленного припоя 3, создаваемого специальным устройством на его поверхности.

Последний способ дает возможность легко автоматизировать процесс пайки печатных плат. Непрерывное движение конвейера с паяемой платой позволяет создавать автоматизированные линии производства печатных плат, включающие в себя полный комплекс операций: установку элементов, их обезжиривание, флюсование, наклейку маски, предварительный подогрев, пайку, снятие маски, отмывку от флюса, сушку и лакирование.

К основным достоинствам групповой пайки можно отнести: строгое поддержание постоянства температуры и времени пайки, повышение производительности, увеличение технологической и эксплуатационной надежности соединений, облегчение механизации и автоматизации производства радиоаппаратуры.

Пайку алюминия и его сплавов осуществляют специальными припоями, применяя активные флюсы.

Контрольные вопросы

1. Что представляют собой печатная плата и печатный монтаж?

2. Какие требования предъявляют к печатному монтажу?

3. Расскажите об основных видах конструкций печатных плат.

4. Какие материалы применяют для печатных плат?

5. Перечислите методы изготовления печатных плат.

6. Как осуществляют контроль печатных плат?

7. Какие испытания проводят с печатными платами?

8. Какие методы групповой пайки печатных плат вы знаете?

9. Каковы характерные особенности многослойных печатных плат?

10. Какие новые конструкции печатных плат вы знаете?
