Понятие о печатном монтаже

Трудоемкость сборки и монтажа РЭА, в которой электрические соединения выполнены монтажными проводами (объемный монтаж), составляет более 50% от общей трудоемкости производства. Причина таких больших затрат труда заключается в малой механизации сборочных и монтажных работ и невозможности осуществления групповых методов монтажа и пайки.

Одним из методов снижения трудоемкости указанных работ является применение печатного монтажа.

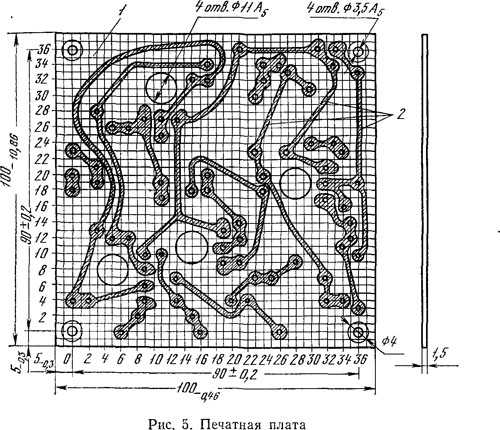

Печатный монтаж заключается в определенной пространственной ориентации, закреплении радиодеталей относительно плоскости платы и упорядоченном плоскостном расположении всех соединительных проводников и мест паек с целью одновременной пайки всех радиодеталей, установленных на плате. Роль проводников печатной платы (рис. 5) выполняют участки тонкой медной фольги 2, нанесенной на изоляционное основание платы 1.

Печатный монтаж РЭА по сравнению с объемным имеет следующие преимущества: значительное снижение трудоемкости

производства аппаратуры за счет механизации и автоматизации сборочно-монтажных работ; повторяемость параметров от образца к образцу за счет идентичности форм и размеров печатных проводников; сокращение объема контрольно-испытательных операций и их автоматизация; повышение надежности изделий из-за сокращения числа паек и уменьшения ошибок при монтаже за счет автоматизации монтажно-сборочных и контрольных операций.

Помимо производственного печатный монтаж имеет другие достоинства: печатные проводники выдерживают в пять раз большую плотность тока, чем объемные; упрощается процесс поиска неисправностей; уменьшается масса изделия из счет ликвидации деталей промежуточного крепления радиоэлементов и проводов.
