ОСОБЕННОСТИ ОПРЕДЕЛЕНИЯ И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ В СУПЕРГЕТЕРОДИННОМ РАДИОПРИЕМНИКЕ ТИПА Р-311

1. Во всех случаях отказа в работе радиоприемника проверку следует начинать с внешнего осмотра, определения правильности и надежности соединения источников питания (согласно схеме включения питания, которая дана на крышке отсека питания), проверки работоспособности приемника в ТЛФ и ТЛГ режимах. При правильном соединении и исправных источниках питания вольтметр на передней панели должен показывать нормальные величины напряжения накала и анода (стрелка прибора должна находиться соответственно в пределах синего и красного сектора шкалы).

При пониженном напряжении накала следует проверить цепь питания и, если необходимо, заменить аккумулятор 2НКН-24. В случае пониженного анодного напряжения — заменить анодную батарею (при батарейном варианте питания анодных цепей) или вибратор в вибропреобразователе. Если замена вибратора не дает повышения анодного напряжения (при поминальном напряжении накала ламп), неисправность следует искать в схеме вибропреобразователя. Окончательно проверять вибропреобразователь необходимо под нагрузкой. Устранив неисправности вибропреобразователя и убедившись, что напряжения на его выходе есть, головные телефоны исправны, а приемник остается неработоспособным, неисправность надо искать в схеме самого приемника.

2. Для извлечения радиоприемника из кожуха необходимо: тумблер включения питания поставить в положение «Выключено», отвинтить четыре винта со стороны передней панели, отключить колодку питания, за два винта из четырех (желательно расположенных по диагонали) извлечь приемник из кожуха.

Затем надо вновь подключить к приемнику колодку питания и тумблером включить питание радиоприемника. Проверить плотность соединения радиоламп с ламповой панелью и, нажав на лампу, дослать ее до упора в ламповую панель. Если при касании лампы в телефонах появляются трески, это указывает на ненадежное соединение выводов лампы с лепестками панели, лепестков панели с монтажными проводами, а также на возможную неисправность лампы. Надежность этих соединений проверяют омметром. При подозрении на неисправность лампы какого-либо каскада ее заменяют исправной. В радиоприемнике Р-311 для проверки радиоламп 2Ж27Л используется схема выходного УНЧ, которая с помощью ввода в нее положительной обратной связи переводится в режим генерирования. Положительная обратная связь подается со вторичной обмотки трансформатора УНЧ, позиция 150, при помощи замыкания контактов кнопки 153 (см. схему приемника).

Проверяемая лампа вставляется в ламповую панель выходного УНЧ, нажимается кнопка обратной связи (размещена около ламповой панели УНЧ). Если радиолампа работоспособна, то в головных телефонах прослушиваются низкочастотный тон генерации; при неисправной лампе тона в головных телефонах не будет. Неисправную лампу следует заменить.
При замене радиолампы первого гетеродипа, проверяя градуировку шкалы по собственному калибратору, необходимо убедиться, что теневой визир находится в среднем положении окна шкалы. В противном случае лампу для первого гетеродина следует заменить.

3. Убедившись в исправности всех радиоламп приемника, приступают к покаскадной проверке. В радиоприемнике Р-311 такую проверку целесообразнее производить способом подачи напряжения на вход каскада от постороннего генератора соответствующей частоты. При этом надо пользоваться таблицей уровней сигналов (приложение 2) и соблюдать последовательность, указанную в приложении. В таблице приведена величина напряжения, которую необходимо подать на вход пррверяемого каскада, чтобы получить на телефонном выходе нормальную величину выходного напряжения 1,5 В.

Этим способом можно проверить все каскады радиоприемника, включая и входную цепь. Работу второго гетеродина следует проверять только после проверки второго УНЧ и детектора, устранив неисправность в них и последующих каскадах. Для этого на вход второго УПЧ надо подать смодулированный сигнал частотой 465 кГц от внешнего генератора, переключить приемник в режим ТЛГ. Если второй гетеродин исправен, в телефонах должны прослушиваться биения частоты сигнала 465 кГц, подаваемого от внешнего генератора и частоты второй гармоники кварца 464 кГц. При неисправном втором гетеродине биения не прослушиваются.

Работоспособность первого гетеродина можно проверить, измеряя величины напряжения в цепи катода смесительной лампы (на резисторе поз. 63) ламповым вольтметром. Эту же проверку можно произвести, подавая с ГСС на управляющую сетку смесительной лампы поз. 65 напряжение высокой частоты, соответствующей настройке приемника по шкале. При неисправном гетеродине в телефонах не будет прослушиваться никаких сигналов (при условии, что все каскады до смесителя включительно проверены и работают).

4. Обнаружив неисправный каскад, отыскивают неисправную цепь, измеряя напряжения на электродах лампы (снимают диаграмму напряжений) и сравнивая полученные результаты измерений с данными таблицы номинальных напряжений (см. приложение 1). Отсутствие или значительное отклонение напряжения от его значения, указанного в таблице, свидетельствует о неисправности цепи. Неисправный элемент цепи можно определить последовательным измерением ее сопротивления по участкам или измерением сопротивления электродов лампы относительно корпуса и сравнения их с данными таблицы (см. приложение 3).

5. Ремонт и замена некоторых неисправных деталей радиоприемника может потребовать его разборки на отдельные блоки. Для этого необходимо распаять места электрического соединения блоков: провод от конденсатора С20 с колодкой на блоке высокой частоты, провод от кнопки коррекции с колодкой в отсеке второго гетеродина, оплетку провода от кнопки коррекции с земляным лепестком на шасси блока УПЧ и УНЧ, провод от анодного контура кварцевого фильтра с анодом смесительной радиолампы. Затем надо вывернуть семь винтов, крепящие блоки к передней панели приемника, и снять соединительную планку.

После этого радиоприемник разъединяется на три отдельных блока: блок передней панели, блок ПЧ и НЧ, блок ВЧ.

Электрические измерения, производимые после ремонта радиоприемника. Для получения полной объективной оценки технического состояния радиоприемников после их ремонта необходимо произвести простейшие электрические измерения основных технических характеристик. Для КВ радиоприемников рекомендуется производить измерение погрешности градуировки шкалы, измерение чувствительности, измерение избирательности.

Перед,измерениями приемник необходимо проверить на работоспособность путем прослушивания работы на всех поддиапазонах, во всех режимах. Вначале производится проверка без подключения антенны; при номинальных напряжениях источников питания, наибольшем усилении и широкой полосе на всех поддиапазонах должны прослушиваться собственные шумы приемника. Напряжение этих шумов, измеренное на выходе (измерителем выходного напряжения, подключенным параллельно головным телефонам), должно быть не менее 0,3 В. Пропадание шума на каком-либо участке диапазона указывает на прекращение работы первого гетеродина. При уменьшении полосы пропускания (риска «Полоса» в крайнем левом положении) напряжение шумов резко уменьшается. При переключении приемника в режим ТЛГ шумы на выходе усиливаются, а тембр их становится более низким. Ослабление шумов при выключении второго гетеродина указывает на его исправность. Появление на каком-либо участке диапазона самопроизвольных свистов (не вызываемых внешними помехами), прекращающихся при уменьшении усиления, свидетельствует о наличии паразитной генерации. Дальнейшая проверка производится с подключенной антенной путем прослушивания работы радиостанций в ТЛГ и ТЛФ режимах.

После проверки работоспособности приступают к измерениям технических характеристик радиоприемника.

Порядок измерения погрешности градуировки и установки шкалы приемника Р-311 с помощью гетеродинного волномера 44-1 описаны в главе III.

Измерение чувствительности радиоприёмника Р-311.

Необходимые приборы: радиоприемник Р-311, генератор стандартных сигналов Г4-18А (Г4-42), измеритель выхода ВЗ-10А, эквивалент антенны.

Чувствительность приемника Р-311 в телеграфном режиме должна быть не хуже 3 мкВ, в телефонном — не хуже 7,5 мкВ.

Для измерения чувствительности радиоприемника в ТЛФ режиме необходимо:

собрать схему измерения чувствительности (рис. 75); включить приемник в ТЛФ режиме при широкой полосе пропускания;

подготовить генератор стандартных сигналов Г4-18А, как описано в главе III;

выключить модуляцию на генераторе стандартных сигналов и регулятором громкости приемника установить по прибору ВЗ-10А напряжение шумов 0,5 В;

включить на ГСС модуляционную частоту 1000 Гц с глубиной модуляции 30 %;

подстроить радиоприемник по максимальной величине напряжения выхода, которое контролируется измерителем выхода;

аттенюатором на ГСС установить такое напряжение, чтобы на выходе приемника (контролируется прибором ВЗ-10А) было напряжение 1,5 В;

произвести отсчет величины чувствительности радиоприемника.

У нормального радиоприемника чувствительность

должна быть не хуже 7,5 мкВ.

Измерения надо производить в трех точках каждого поддиапазона; подстройку приемника производить только один раз перед измерением на частоте 1,8 МГц.

Для измерения чувствительности радиоприемника в ТЛГ режиме необходимо:

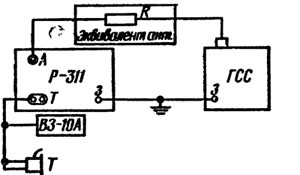

Рис. 75. Схема соединения приборов для измерения чувствительности и избирательности приемника




собрать схему измерений (рис. 75); подготовить ГСС в режиме ТЛГ, как описано в главе III;

перевести приемник в ТЛГ режим;

ручку «Полоса» поставить в крайнее правое положение



(широкая полоса) или против красной точки, отмеченной на шильдике (узкая полоса);

снять напряжение сигнала с приемника от ГСС (вынуть кабель из гнезда «мВ» на ГСС) и ручкой «Громкость» установить напряжение шумов 0,5 В, контролируя его величину по измерителю выхода ВЗ-10А;

вставить кабель на ГСС в гнездо «мВ» и подстроить приемник по максимальному отклонению стрелки прибора на выходе;

аттенюатором установить на измерителе выхода напряжение 1,5 В и отсчитать величину напряжения на входе радиоприемника, которая равна чувствительности в ТЛГ режиме. Она должна быть не хуже 3 мкВ (широкая полоса).

Измерения надо производить в трех точках каждого поддиапазона (начало, середина, конец).

Измерение избирательности радиоприемника Р-311 Широкая полоса. Собрать схему измерения (рис. 75). Измерение производить в режиме ТЛФ (частота модуляции 400 Гц, глубина модуляции 30 %) на частоте 1,3 МГц, На вход приемника через эквивалент антенны от ГСС подать напряжение, равное 7,5 мкВ; приемник настроить по максимальному отклонению стрелки прибора ВЗ-10А. Ручкой «Громкость» установить напряжение на выходе приемника 1,5 В. После этого напряжение на входе приемника увеличить в два раза или 100 раз в зависимости от ординаты отсчета. Частоту изменять в обе стороны от частоты 1,3 МГц до получения на выходе приемника напряжения 1,5 В. При помощи гетеродинного волномера 44-1 измерить две частоты — ниже и выше 1,3 МГц. Разность между этими частотами и определяет ширину полосы пропускания. Порядок измерения частоты приемника прибором 44-1 дан в главе III.

Узкая полоса. На приемнике ручкой «Полоса» установить узкую полосу, измерение производить в режиме ТЛГ на частоте 1,3 МГц. На вход приемника через эквивалент антенны от ГСС подать напряжение 3 мкВ. Остальной порядок измерения аналогичен порядку измерения широкой полосы пропускания.

Если при измерении основных параметров обнаруживается несоответствие некоторых из них паспортным данным, следует произвести регулировку приемника с целью восстановления технических характеристик до норм, Регулировку приемника производят покаскадно, начиная с оконечного каскада. Порядок и правила регулировки изложены в техническом описании приемника Р-311.

Следует отметить, что, регулируя радиоприемник, не разделяют операции по восстановлению чувствительности, избирательности или коррекции градуировки шкалы. Как правило, при восстановлении, допустим, чувствительности приемника одновременно контролируют и добиваются соблюдения условий, обеспечивающих нормальные параметры избирательности и точности градуировки шкалы приемника. Результат ремонта и электрических измерений записывают в паспорт-формуляр приемника.
