Проверка детектора и схемы автоматической регулировки усиления

Неисправности в цепях детектора и схемы АРУ радиоприемника встречаются сравнительно редко, так как цепи этих узлов находятся под сравнительно небольшим напряжением. Чаще всего причиной таких неисправностей бывает выход из строя радиолампы (потеря эмиссии катодом) или нарушение монтажа схемы. Неисправности в схемах детектора и АРУ приводят к значительным искажениям принимаемого сигнала или полного отказа радиоприемника в работе.

При неисправности системы АРУ, через которую напряжение начального смещения подается на управляющие сетки регулируемых радиоламп (см. рис. 27, а), радиоприемник будет самовозбуждаться, а прием сопровождаться сильным фоном (свистом) и искажениями. В этом случае проверку схемы АРУ следует производить по отдельным участкам, тщательно «просматривая» цепи, по которым подается напряжение для АРУ. Обычно после устранения обнаруженных дефектов детекторы и схема АРУ начинают работать нормально, и производить специальные электрические измерения нет необходимости. В исправности детектора убеждаются, проверяя последний каскад усилителя промежуточной частоты (УПЧ). Простейшую проверку системы АРУ можно произвести так: настроившись на работу мощной радиостанции, замыкают накоротко конденсатор С1 фильтра АРУ (см. рис. 27,6). Если схема АРУ исправна, то громкость приема сигнала радиостанции резко возрастает. Для того чтобы убедиться в полной исправности схемы АРУ, необходимо снять

амплитудную характеристику радиоприемника хотя бы в нескольких точках. После устранения неисправности в детекторе и схеме АРУ снова проверяют работоспособность радиоприемника. Если он все же не работает, переходят к проверке усилителей промежуточной частоты.

Проверка усилителя промежуточной частоты. Независимо от количества УПЧ в радиоприемнике сначала проверяют работоспособность каскада УПЧ, расположенного в непосредственной близости с детектором, а затем остальных.

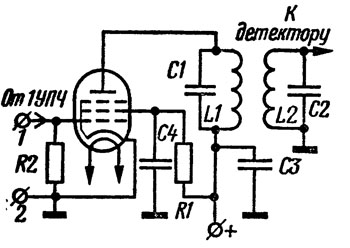

Рис. 68. Схема УПЧ приемника

На рис. 68 представлена типовая схема усилителя промежуточной частоты. Проверку работоспособности УПЧ можно начать с простейшего способа — касания вывода управляющей сетки радиолампы металлическим предметом. Если УПЧ работоспособен, в головных телефонах должны быть слышны щелчки, треск. Если же щелчки не прослушиваются (при условии, что последующие каскады проверены и исправны), радиолампу заменяют и проверку повторяют. При отсутствии работоспособности каскада и после замены лампы производят измерения согласно диаграммам напряжений и сопротивлений.

Анализируя данные измерений, определяют неисправную цепь, деталь и устраняют неисправность. При необходимости проверки параметров УПЧ или подстройки контуров, используют способ подачи на вход УПЧ напряжения частотой, равной промежуточной частоте радиоприемника. Величина этого напряжения берется из технических описаний. На выходе радиоприемника должна быть номинальная величина напряжения, в противном случае напрашивается вывод о возможной расстройке контуров ПЧ.

В такой же последовательности производят проверку и устранение неисправностей в остальных УПЧ и смесительном каскаде.


Проверка преобразовательных каскадов. Исправность смесителя и первого гетеродина можно проверять одновременно, подав на управляющую сетку смесителя напряжение сигнала от ГСС. Частота его должна соответствовать частоте настройки радиоприемника. Если сигнал ГСС на выходе приемника прослушивается, это свидетельствует о работоспособности преобразователя в целом; в противном случае неработоспособным является первый гетеродин, так как смеситель проверялся вместе с УПЧ. Установить факт неработоспособности первого гетеродина можно и без измерительных приборов путем закорачивания элементов его колебательного контура. У исправного при закорачивании элементов контура колебания срываются и импульс тока, преобразованный и усиленный последующими каскадами радиоприемника, прослушивается в головных телефонах в виде кратковременных щелчков. Если гетеродин неработоспособен, щелчка в телефонах не будет. У неисправного гетеродина отыскание поврежденной детали цепи производят методами, описанными для каскадов УНЧ, УПЧ.

Проверка усилителя высокой частоты. Характерный признак неисправности УВЧ и входных цепей радиоприемника — нормальное напряжение собственных шумов на выходе и полное отсутствие приема работающих станций во всех режимах. Проверку и отыскание повреждений в УВЧ и входных цепях целесообразней проводить с помощью измерительной аппаратуры способами, описанными выше. Полную исправность каскадов УВЧ и входных цепей определяют измерением чувствительности на входе радиоприемника, подав напряжение от ГСС через эквивалент антенны. Порядок и правила измерения чувствительности радиоприемника описаны в главе III.

Проверка второго гетеродина. Признаком неисправности второго гетеродина приемника является отсутствие радиоприема радиостанций, работающих в режиме ТЛГ (прослушиваются только хлопки шипящего тона). Радиостанции же, работающие в режиме ТЛФ, прослушиваются хорошо. Существует еще ряд способов проверки работоспособности второго гетеродина в зависимости от схемы и типа радиоприемника. Например, часто второй гетеродин выполнен по схеме кварцевого генератора, высшие гармонические колебания которого используются для проверки погрешности градуировки шкалы радиоприемника по нулевым биениям. В этом случае работу гетеродина можно проверить, включив его как кварцевый калибратор для определения погрешности градуировки шкалы на одной из опорных точек. В случае неработоспособности второго гетеродина нулевые биения на выходе приемника на опорных точках прослушиваться не будут. Понятно, что работоспособность второго гетеродина можно проверить и способами, рекомендованными для проверки первого гетеродина.

Проверка частотного детектора и амплитудного ограничителя. Проверку и восстановление работоспособности частотного детектора с расстроенным контуром производят так же, как амплитудного детектора, после чего определяют расстройку контура по отношению к промежуточной частоте.

Широкое применение в радиоприемниках для приема частотно-модулированных сигналов получила схема дробного детектора (детектора отношений), который обладает свойством подавлять паразитную амплитудную модуляцию принимаемого сигнала, и схема фазового дискриминатора (различителя фаз) вместе с амплитудным ограничителем (см. рис. 25, а).

Амплитудный ограничитель на лампе J11 поддерживает на входе дискриминатора амплитуду сигнала постоянной, чем устраняет паразитную модуляцию принимаемого сигнала. Лампа работает в таком режиме, что при небольшой величине принимаемого сигнала (0,5 В и менее) ограничитель работает как усилитель. При входном напряжении сигнала 1—2 В и выше схема работает в режиме ограничителя амплитуды.

Частотная характеристика фазового дискриминатора подобна характеристике дробного детектора (см. рис. 25, б).

Проверку работоспособности фазового дискриминатора можно производить так же, как диодного детектора, подавая на его вход частотно-модулированный сигнал от ГСС-ЧМ и измеряя на выходе переменное напряжение. При отсутствии ГСС-ЧМ работу дискриминатора можно проверить обычным генератором стандартных сигналов. На вход дискриминатора подают немодулированное напряжение различных частот (в пределах полосы качания от f1 до f2, (см. рис. 25, б), а на его выходе на каждой частоте измеряют напряжение ламповым вольтметром, величина и знак которого должны соответствовать данным частотной характеристики дискриминатора для данного приемного устройства. Проверка цепей и деталей схемы дискриминатора производится описанными выше методами.

Проверка работоспособности системы автоматической подстройки частоты (АПЧ). Проверить работоспособность АПЧ можно без измерительных приборов. Для этого радиоприемник настраивают на работающую радиостанцию при выключенной системе АПЧ. Затем медленно расстраивают приемник до момента начала прекращения приема радиостанции. При включении АПЧ (если АПЧ работает) прием радиостанций должен восстановиться. Такую проверку целесообразнее производить с помощью ГСС, используя его напряжение вместо напряжения работающей радиостанции. Если же система АПЧ не работает, производится раздельная проверка работоспособности управителя и различителя частоты.

Проверку управителя системы АПЧ производят, подавая через определенный интервал постоянное напряжение положительной и отрицательной полярности на управляющую сетку реактивной лампы и каждый раз замеряя частоту первого гетеродина приемника. Полученные результаты должны соответствовать заводским данным, указанным в паспорте-формуляре. При расхождении измеренных данных с паспортными необходимо отыскать поврежденную цепь или деталь одним из описанных методов и устранить неисправность.

Различитель фаз системы АПЧ проверяют так же, как и частотный детектор.
