ИЗМЕРЕНИЕ ЧАСТОТЫ

В процессе эксплуатации радиоаппаратуры детали коц-туров изменяют свои параметры, что ведет к изменению частоты (длины волны), расстройке. Расстройка резонансных узлов по частоте резко ухудшает основные параметры аппаратуры (чувствительность, мощность и др.). Поэтому для поддержания их в норме необходимо периодически производить измерения частоты радиоаппаратуры и подстройку резонансных контуров. Для этих целей служат различные типы генераторов — частотомеры для измерения низких частот и волномеры для измерения высоких и сверхвысоких частот. Схемы волномеров строятся по резонансному, гетеродинному методу или методу счетчиков.

Резонансный метод измерения частоты основан на использовании резонанса в колебательных контурах. С помощью катушки связи в колебательный контур волномера подают колебания, частоту которых необходимо измерить. Контур волномера настраивают в резонанс с измеряемой частотой. Момент резонанса фиксируют по индикатору настройки. По отсчетному устройству определяют частоту колебательного контура волномера, которая в момент резонанса равна измеряемой частоте. Принцип действия электронно-счетных измерителей частоты основан ши измерении числа периодов исследуемых колебаний за определенный интервал времени с помощью электронного счетчика импульсов.

Гетеродинный метод измерения частоты основан на сравнении измеряемой частоты fx с известной частотой образцового генератора (гетеродина) /о. Устройство и работа одного из гетеродинных волномеров приводится ниже.

ГЕТЕРОДИННЫЙ ВОЛНОМЕР ТИПА 44-1

Назначение и основные характеристики прибора. Прибор 44-1 предназначен для измерения частоты колебаний радиотехнических устройств. Кроме того, он позволяет производить настройку радиоаппаратуры на заданную частоту, проверить градуировку шкал радиоприемников и радиопередатчиков.

Диапазон измеряемых частот от 425 кГц до 20 МГц; весь диапазон разбит на два поддиапазона: первый от 125 кГц до

2 МГц, второй от 2 МГц до 20 МГц.
Погрешность измерения частоты не выше 50 Гц на первом поддиапазоне и 400 Гц — на втором.

Стабильность частоты кварцевого генератора при нормальных условиях эксплуатации 10"5.

Питается прибор от сети переменного тока 110, 127 и 220 В частотой 50 Гц или от источника постоянного тока напряжением 120 В — анодное и 6 В — накал ламп.

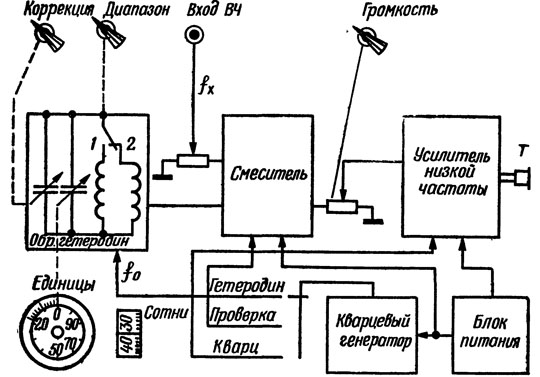

Рис. 57. Функциональная схема волномера 44-1

Общее устройство. Прибор состоит из следующих основных блоков (рис. 57) : образцового гетеродина, вырабатывающего колебания высокой частоты синусоидальной формы; кварцевого гетеродина, который необходим для проверки шкалы образцового гетеродина и проверки градуировки шкал радиопередатчиков и радиоприемников, имеющих собственный второй гетеродин; смесителя — для смешивания частот кварцевого и образцового гетеродина (при проверке шкалы последнего)’ или измеряемой частоты и частоты образцового гетеродина (при измерениях исследуемых частот, проверки усилителя низкой частоты, необходимого для усиления колебаний, получаемых с нагрузки смесителя в режиме «Проверка»9 а также для усиления колебаний кварцевого гетеродина при проверке градуировки шкал приемников и передатчиков); головных телефонов — для слуховой индикации настройки, блока питания.

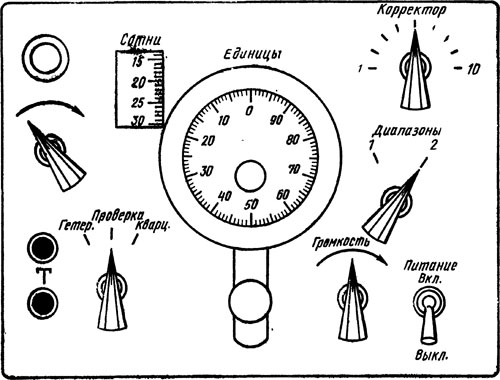

Рис. 58. Вид передней панели прибора Ч4-1

На передней панели 44-1 размещены основные органы управления (рис. 58) : гнездо «Вход» для ввода измеряемой частоты в прибор; ручка «Вход в. ч.» для регулировки величины напряжения, подаваемого на вход прибора; гнезда для подключения головных телефонов; ручка рода работ «Гетеродин», «Проверка» и «Кварц»; ручка регулировки напряжения биений; переключатель поддиапазонов «Диапазон 1—2», ручка коррекции частоты образцового гетеродина; тумблер включения и выключения питания «Вкл., выкл.», шкалы отсчета единиц и сотен. На откидной крышке передней панели крепятся градуировочные таблицы.



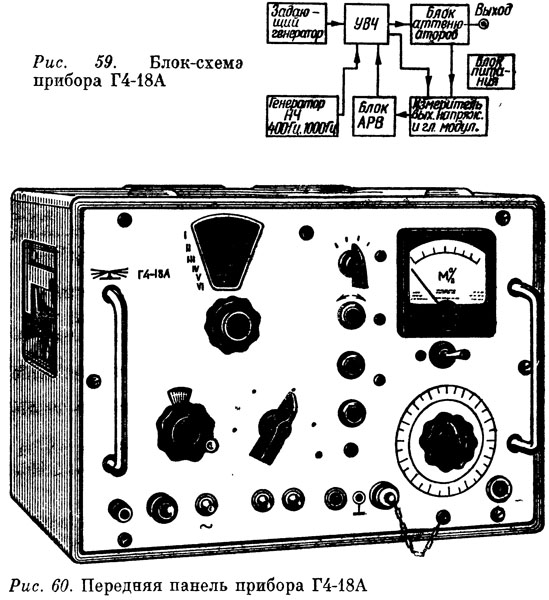

ГЕНЕРАТОР СТАНДАРТНЫХ СИГНАЛОВ ТИПА Г418А

Назначение и основные характеристики прибора. Генераторы группы «Г» (в отличие от группы «Ч») называются измерительными генераторами. Это — ламповые или полупроводниковые приборы, создающие электрические колебания, калиброванные по частоте, форме, выходному напряжению или выходной мощности. Такие генераторы широко применяются при настройке, регулировке и измерении основных параметров радиоэлектронной аппаратуры как в процессе ее изготовления, так и в процессе эксплуатации. Измерительные генераторы в зависимости от вырабатываемой ими частоты делятся на генераторы звуковых частот, ультразвуковых, высоких частот, диапазонов метровых, дециметровых и сантиметровых волн. К этой группе приборов относится и генератор стандартных сигналов типа Г4-18А. Он предназначен для проверки параметров и настройки радиоприемной аппаратуры.

1. Диапазон генератора от 100 кГц до 35 МГц разбит на весть поддиапазонов.

2. Догрешность установки частоты не превышает ±1 %.

3. Генератор обеспечивает следующие виды работ: непрерывную генерацию «НГ» — незатухающие колебания

1.ч. синусоидальной формы;

внутреннюю амплитудную модуляцию синусоидальным напряжением частотой 400 и 1000 Гц;

внешнюю амплитудную модуляцию синусоидальным напряжением частотой от 50 Гц до 15 кГц;

режим максимального выходного напряжения величиной «коло 2 В, только при непрерывной генерации.

Коэффициент глубины модуляции регулируется от 10 до 95 % при модуляции частотой до 10 кГц и от 10 до 50 % при модуляции частотой 10—15 кГц.

Генератор имеет выход калиброванного напряжения от 1 мкВ до 0,1 В на конце в. ч. кабеля с нагрузочным сопротивлением 75 Ом. Дополнительный делитель на конце кабеля обеспечивает деление выходного напряжения в 10 раз (т. е. до 0,1 мкВ).

Прибор имеет выход некалиброванного напряжения от 0,1 до 1 В с выходным сопротивлением около 100 Ом.
Погрешность установки выходного напряжения от 1 мкВ до 0,1 В не превышает 12,5 %±0,05 мкВ.

Питается прибор от сети переменного тока напряжением 220 В частотой 50 Гц.

КОМПЛЕКТ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ТИПА ИК-2

Назначение и состав комплекта. Переносной комплект измерительных приборов типа ИК-2 предназначен для проверки основных параметров радиостанций УКВ-диапазона в полевых условиях. С помощью комплекта ИК-2 возможно измерить следующие параметры радиостанций в диапазоне частот от 20 до 52 МГц: чувствительность приемников с частотной модуляцией; токи в эквивалентах антенн передатчиков (мощность); девиацию частоты передатчиков; погрешность градуировки передатчиков и приемников с частотной модуляцией.

Комплект ИК-2 состоит из следующих измерительных приборов: испытатель радиостанций, авометр типа ТТ-3, измеритель выхода типа ВЗ-10А, три миллиамперметра типа Т-22.

Основа комплекта — испытатель радиостанций ИК-2, в который входят следующие измерительные приборы: генератор стандартных сигналов с частотной модуляцией, ГСС-ЧМ в отдельном блоке; кварцевый калибратор с измерителем частоты, измеритель девиации и ламповый вольтметр (КЧДЛВ), объединенные во второй блок; генератор звуковых частот (ЗГ) — третий блок; блок питания — два преобразователя на полупроводниковых триодах с двумя аккумуляторами типа 2КНП-20.

Все эти приборы размещены в одном корпусе — футляре.

Генератор стандартных сигналов (ГСС-ЧМ) используется для проверки чувствительности радиоприемников с частотной модуляцией в диапазоне частот от 20 до 52 мГц. Имеет три поддиапазона. ГСС-ЧМ обеспечивает на выходе комбинированное напряжение от 1 до 100 мкВ. Частота модуляции равна 1000 Гц. Величина девиации частоты имеет два фиксированных положения— ±5 кГц и ~± 7 кГц. В состав генератора стандартных сигналов входят следующие основные блоки: генератор высокой частоты, вырабатывающий колебания в. ч. в диапазоне 20—52 МГц; генератор модулирующей частоты 1000 Гц, используемый для создания частотной модуляции; частотный модулятор, обеспечивающий частотную модуляцию колебаний в. ч. генератора с девиацией 5 и 7 кГц; аттенюатор — для получения калиброванного напряжения на выходе ГСС-ЧМ; измеритель уровня выходного напряжения и величины девиации; преобразователь на полупроводниковых приборах для питания ламп ГСС-ЧМ.

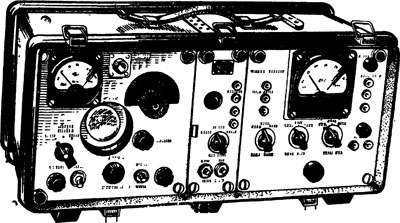

Рис. 61. Передняя панель испытателя радиостанций ИК-2

На передней панели ГСС-ЧМ (рис. 61) расположены органы управления: переключатель поддиапазонов «Диапазон»; ручка аттенюатора с визиром «мкВ», ручка настройки ГСС-ЧМ на заданную частоту «Уст. частоты»; ручка установки напряжения несущей частоты (генератора в. ч.) «Уст. нес.»; ручка установки величины напряжения модуляции (генератора 1000 Гц) «Уст. мод.»; тумблер включения генератора 1000 Гц «Вкл.-мод.»; микроамперметр для измерения напряжений несущей щ модуляции; гнездо выхода калиброванного напряжения ГСС-ЧМ «Вык.», тумблер переключения микроамперметра «Нес. мод.», шкала рабочих частот генератора.

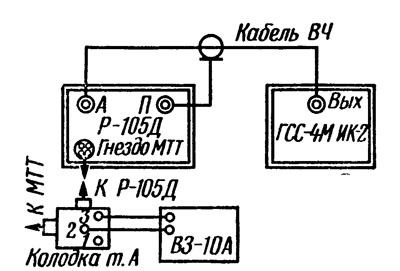

Рис. 62. Схема соединения приборов для измерения чувствительности радиостанций


Частотомер блока КЧДЛВ предназначен для измерения частот в диапазоне от 1 до 50 кГц.

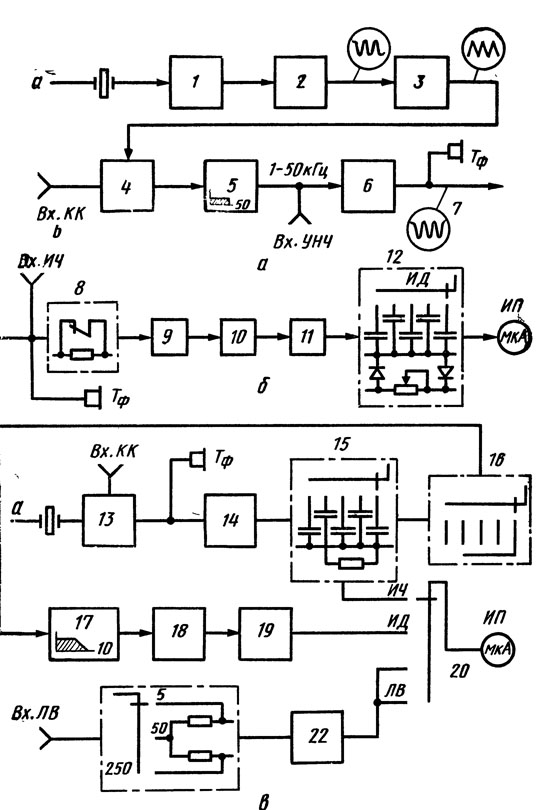

Рис. 63. Блок-схемы:
а — кварцевого калибратора; б — частотомера; в — измерителя девиации; 1 — кварцевый генератор; 2 — буферный каскад; 3 — исказитель; 4 — смеситель; 5 — фильтр НЧ; 6 — усилитель НЧ; 7 — к частотомеру; 8 — кнопка контроля; 9 — ограничитель; 10 — усилитель НЧ; ll коммутирующий каскад; 12 — переключатель поддиапазонов ИД; 13 — кварцевый калибратор; 14 — частотный детектор; 15 — шкала ИЧ, ИД; 16 — переключатель поддиапазонов ИД; 17 — фильтр НЧ; 18 — усилитель НЧ, JIB, ИД; 19 — выпрямитель ЛB ИД; 20 — переключатель рода работ; 21 — переключатель шкалы JIB; 22 — ламповый вольтметр


Схема частотомера (рис. 63, б) состоит из ограничителя на двух диодах, который поддерживает постоянной величину напряжения на УНЧ; усилителя низкой частоты для усиления напряжения, частота которого измеряется; коммутирующего устройства, обеспечивающего разряд измерительных конденсаторов через стрелочный прибор и заряд их от источника питания; стрелочного прибора магнитоэлектрической системы, шкала которого проградуирована в килогерцах.

Измеритель девиации служит для контроля девиации частоты передатчиков радиостанций в диапазоне от 3 до 15 кГц. В состав измерителя девиации входят (рис. 63, в): кварцевый калибратор (описанный выше); частотный детектор, роль которого выполняет частотомер; фильтр низкой частоты и ламповый вольтметр со стрелочным прибором.

Исследуемые частотно-модулированные колебания передатчика подаются на вход кварцевого калибратора. С его выхода колебания поступают в схему измерителя частоты, работающего как частотный детектор. После частотного детектора напряжение низкой частоты (частоты модуляции) усиливается двухкаскадным УНЧ лампового вольтметра, затем выпрямляется однополупериодным выпрямителем и измеряется стрелочным прибором, шкала которого отградуирована в килогерцах.
Ламповый вольтметр. В блоке КЧДПВ имеется отдельный ламповый вольтметр (кроме ЛВ измерителя девиации) для измерения напряжения постоянного тока с пределами 0—5, 0—50 и 0—250 В. Вольтметр выполнен на двух лампах по мостовой схеме. Стрелочный прибор включен в диагональ моста, образованного внутренним сопротивлением ламп и сопротивлениями анодных на» грузок. На входе вольтметра имеется делитель напряжения.

Кварцевый калибратор, частотомер, измеритель де-виации и ламповый вольтметр смонтированы в одном блоке (см. рис. 61 справа). На передней панели этого блока размещены следующие ручки управления, приборы и гнезда: стрелочный прибор, переключатель пределов измерения лампового вольтметра «Шкала ЛВ», переключатель пределов измерения измерителя частоты и включения стрелочного прибора в схему измерителя девиации «Шкалы ИЧ, ИД», переключатель рода работы «ИЧ»9 «ИД», «ЛВ», ручка установки нуля лампового вольтметра «Уст. О», кнопка контроля напряжения в схеме измерителя частоты «Контроль»] гнезда подключения головных телефонов, входные гнезда кварцевого калибратора «Вх. КК», УНЧ кварцевого калибратора «Вх. УНЧ», измерителя частоты «Вх. ИЧ» и лампового вольтметра «Вх. ЛВ».

Звуковой генератор (ЗГ) испытателя радиостанций служит для модуляции частоты передатчиков при измерении величины девиации, а также может быть использован для проверки и регулировки блоков низкой частоты радиоаппаратуры. Звуковой генератор аналогичен генератору модулирующей частоты блока ГСС-ЧМ. Кроме того, он вырабатывает колебания частотой 1 кГц. Конструктивно ЗГ размещен в центре корпуса футляра между блоками ГСС-ЧМ и КЧДЛВ (см. рис. 61). На его передней панели расположены ручки управления и клеммы для подключения ЗГ; переключатель подачи питания к блокам ГСС-ЧМ и КЧД — «Питание» («Вык.», «ГСС», «КЧД») ручка регулировки выходного напряжения «Рег. вых. ЗГ» тумблер включения питания ЗГ «ЗГ-вкл.»; тумблер включения питания лампового вольтметра «ЛВ-вкл.»

Порядок подготовки и проведения измерений е |iq-мощью комплекта измерительных приборов типа ИК-2.
