Крепежные детали и приспособления



Некоторые крепежные детали и способы крепления с их помощью основных и вспомогательных деталей приведены на рис. 46.

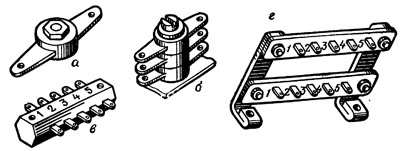

Рис. 46. Платы
а — одноконтактная; б — сборная стойка; в — на 10 контактов; г — монтажная





Основные правила монтажа и демонтажа радиоаппаратуры. Качественный ремонт радиотехнических устройств может быть выполнен только при соблюдении следующих условий:

все электрические соединения должны выполняться в строгом соответствии с принципиальной и монтажной схемами изделий. Производя электрический монтаж, комплектующие детали следует размещать таким образом, чтобы все соединения были наименьшей длины;

электрический монтаж должен обеспечивать прочность соединений и предотвращать появление ненужных электрических контактов между токоведущими элементами. Электрическое соединение, выполненное методом пайки, должно выдерживать нагрузку не менее 500 г. Все токоведущие провода подлежат тщательной изоляции. Особое внимание надо уделять предотвращению контактов (короткого замыкания) между токоведущими проводами и шинами заземления;

необходимо исключить возможность появления «паразитных» связей между отдельными функциональными узлами и блоками, нарушающими нормальную работу устройства. Предотвращение межблочных связей достигается применением специальных электрических экранов. Обязательному экранированию от воздействия внешних полей подлежат входные и выходные контуры блоков высокой частоты, задающих генераторов и гетеродинов, смесителей и усилителей промежуточной частоты. Необходимые связи между каскадами следует делать экранированными проводами;

надо принять все меры, чтобы обеспечить надежную работу изделия в заданных условиях эксплуатации. Достигается это применением специальных комплектующих деталей, а также определенными способами защиты изделия от воздействия внешних сил (экранирование, пропитка, обволакивание, окрашивание и т. д.);

необходимо предусмотреть удобный доступ ко всем деталям и устройствам с целью обеспечения контроля, ремонта и их замены. Особое внимание надо уделять удобному доступу к элементам настройки, которыми очень часто приходится пользоваться в процессе эксплуатации.

Паяные соединения должны быть чистыми, с правильной заделкой монтажных проводов на крепежных деталях.

Не менее важным условием качественного ремонта аппаратуры является знание основных правил демонтажа радиоаппаратуры. Ему предшествует определение причин, приведших к выходу из строя отдельной детали или блока. Без точного знания причины выхода из строя детали и способов устранения неисправности производить замену детали нецелесообразно.

Перед демонтажем неисправной детали надо приготовить необходимый инструмент или принадлежности, продумать способы, предупреждающие повреждение исправных деталей в процессе демонтажа. Демонтируя трансформаторы, катушки индуктивности, переключатели и другие детали с большим количеством выводов, концы последних следует маркировать с помощью бирок.
